 hp200LX・家庭用品修理・改造で使用している材料 (しようざいりょう)
 200LX・及び家庭用品の修理・改造で使用する消耗材料を列挙します。
 大手文具店、ホームセンター、模型店等で、使用できそうなものを購入して試し、使えると判断したものです。

 部品等の代替品はこちらで、工具類はこちら開示しています。

 このほかにも多数の材料を使用しています。
 順次掲載予定です。
   写真

材料名・使用場所等

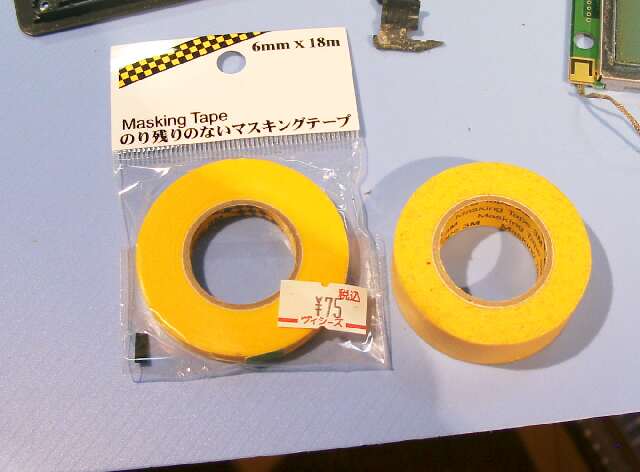

マスキングテープ
マスキングテープ

のり残りの少ないマスキングテープ。(作業一時被覆テープ)
・各部接着補助
・電極に半田や傷が付かないように保護
・液晶裏面糊剥がし保護用
コネクタ部の清掃

Masking Tape 3M(3M製マスキングテープ)

他のメーカーのマスキングテープでは、同じように見えても全く使用感が異なります。

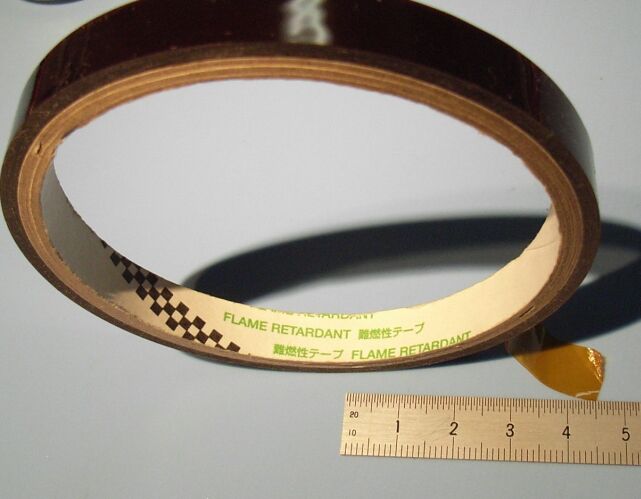

カプトンテープ
絶縁耐熱テープ 10×33M 10-33
カプトンテープ

カプトン粘着テープ 寺岡製作所
No.650S #25×10mm×20m

(ポリイミド製)
耐熱性、絶縁性、接着性良好、水晶交換フレキ修理、等に使用。

半田コテの温度(350度)でも溶けないので、非常に作業性が良くなります。

「カプトン」は、米国 イー アイ デュポン ドゥ ヌムール アンド カンパニーの登録商標第1566146号です。



テフロンテープ

テフロンテープ

テフロンテープ 白光 306-2

テフロン粘着テープ 0.13×30×10m ASF-110
筒内保護用
ヒンジの左側のガタ調整にも使用。

「テフロン」は、米国 イー アイ デュポン ドゥ ヌムール アンド カンパニーの登録商標第1644721号等です。

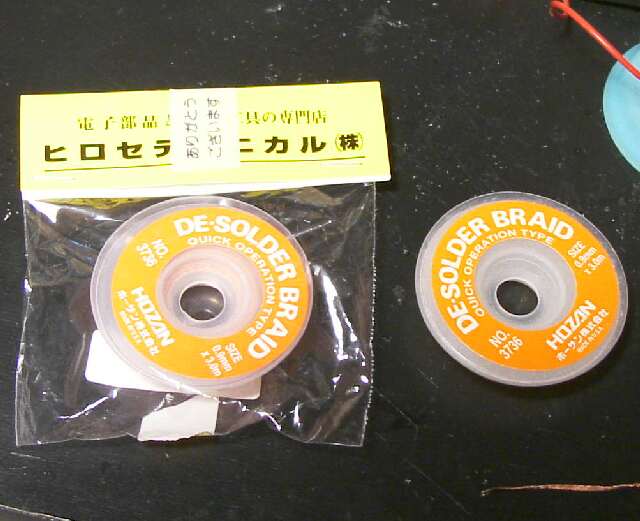

半田吸い取り線
半田吸いとり

ホーザン(HOZAN) [No.3736] ハンダ吸取線 No.3736
DE-SOLDER BRAID 0.9mm x 3.0m NO.3736

HOZAN ホーザン株式会社 取り扱い

各部半田吸い取り
IC補修、部品取り外し後の半田除去

基板を壊しやすい(ランドの外れ)ので、この製品以外は使っていません。
含まれるフラックスが良いようで、半田吸い取り良好です。

 youtubeに吸い取り線の基本的な使い方の例がありました。

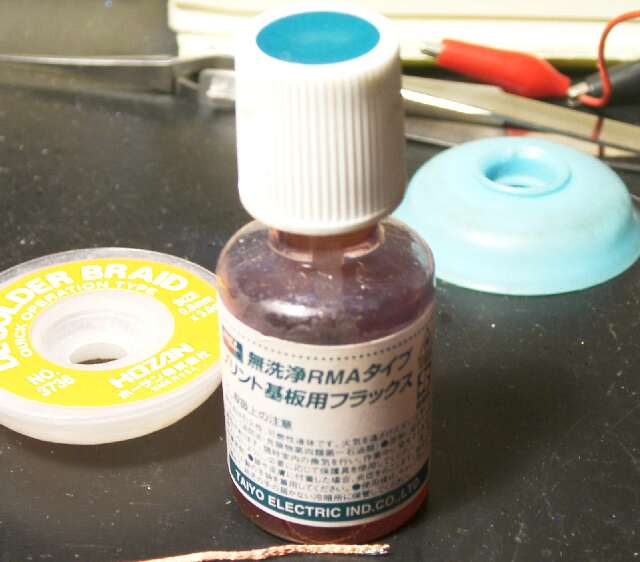

はんだ付け用フラックス
はんだ用フラックス

ホーザン(HOZAN)H-728 フラックス
半田付け前処理用フラックス

半田吸取線を使う時には、欠かさず使用します。

半田後には、アルコールと綿棒を用いて洗浄しておきます。

特殊低温半田にも使用します。
低温特殊半田
特殊半田

サンハヤト【SMD-21】表面実装部品取り外しキット

amazon サンハヤト SMD-21 ハンダ関連用品 ハンダゴテ1本で簡単に表面実装パーツが取り外しできます。

 非常にピッチの細かいICを外す際には、必需品です。
通常の半田の上に混ぜるように乗せると(溶かして)、融点が下がり、半田が溶けたプラスティックのように、なかなか固まらなくなる。
 この固まらない状態のうちに、ICに力を加えると、ポロッと取れてきます。
 youtubeに特殊半田の使い方の例がありました。

もう少し、小さな(少ない量)のキッとがほしい(販売してほしい)ところではあります。

 特殊半田のみ
 サンハヤト SMD-H05 特殊ハンダ(一般タイプ)
  (半田自体の融点は81度C)
 SMD-21/51専用フラックス

 サンハヤト SMD-51 (鉛フリータイプ) 90度以上





極細半田
はんだ(半田)



SE-06003RMA 無洗浄ハンダφ0.3mm100g60%

ICの足に使用するには、これ以上太いとブリッジ(隣の足と接続)してしまいます。

 アマゾン(amazon.co.jp)で入手できる、半田付けに関する書籍
銅入り半田 銅入り はんだ

SD-42銅入りハンダ

 グット 鉛フリー1 SD-51

細いホルマル(エナメル)線を使用するときには、銅線がやせて切れる、いわゆる銅食われを防止するために、銅入りはんだを使っています。
ICの足のバイパスフレキの修理メモリ拡張、などに使用

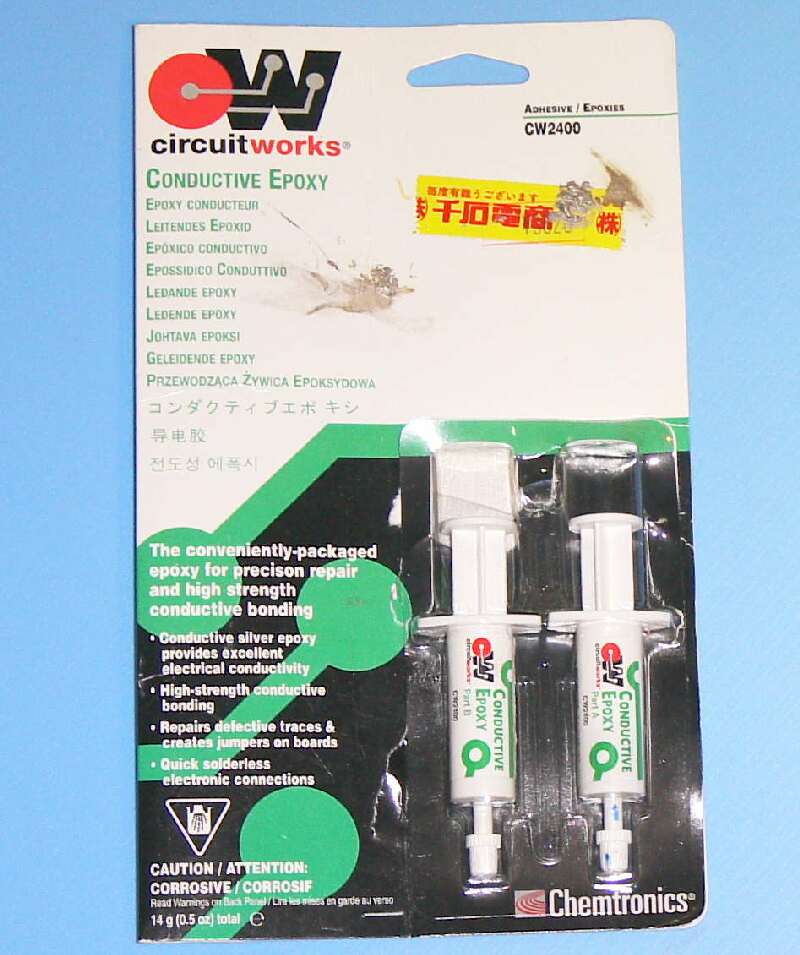

導電性エポキシ接着剤 銀エポキシ

導電性エポキシ接着剤 (銀入り)
(Conductive Epoxy CW2400)

液晶の横抜け補修に使用

バックライト用ELシートへのリード線取り付けにも使用


この製品はヤフーショッピングでは見つかりませんでした。
秋葉原 千石電商で購入

カーボン塗料
カーボン塗料

ポリ・ウレタン用導電塗料(内容量:60cc)導電塗料
導電塗料(炭素系)

ドータイト(藤倉化成(株)登録商標第520724号他)
キーボードコネクタの補修に使用

ギター(エレキ)の内面に塗って音質を向上させるための製品が使えます。

一部のポスターカラーや、鉛筆の芯を粉にして接着剤に混ぜても使えるという情報があります。(未確認)

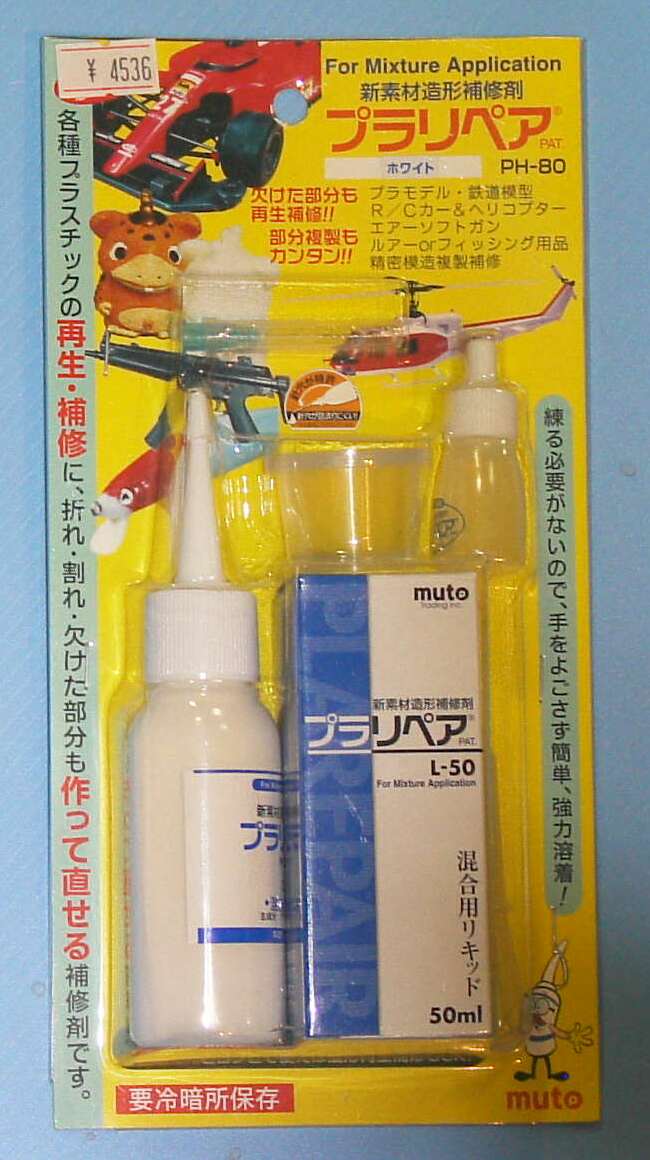

プラリペア
接着造形剤

amazonで見るプラリペア

プラスチックの補修剤 プラリペア PL-16プラリペア
新素材造形補修接着剤 muto

液だけが減りやすいので、プラリペア液のみが重宝します。
(換気注意)

筐体各部割れの補修、破損部分の再生欠損部分の復元用に使用

200LXの筐体への結合(接着)度は最高水準
単体だと割れ(衝撃)にやや弱いので、
鉄線などで補強して使用



プラリペアは武藤俊一氏の登録商標第2294434号です。

型取り君 型取り剤

プラリペアとの組み合わせで使用。
部品破損部分の再生欠損部分の復元用に必須です。

型取くん K-55 25g

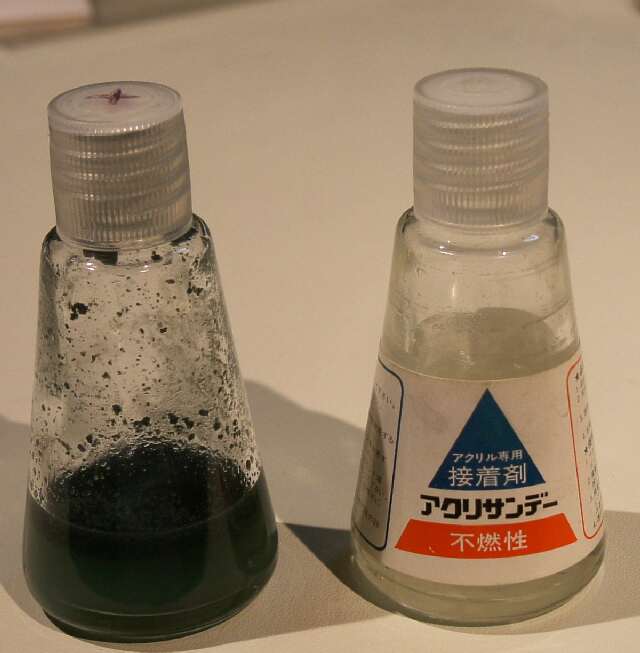

アクリルサンデーと、溶けた筐体 アクリル用接着剤

アクリル接着剤(アクリルサンデー)
(アクリサンデ-が正しい名称でした。  2012.02.26掲示板でご指摘いただきました。 ありがとうございます。 メーカーさんすいません。)

割れの接着コネクタの洗浄液晶の糊剥がし、等に使用。
この接着剤の成分は、二塩化メチレンと記載されています。 刺激臭が無く使いやすいです。
 (ジクロロメタン、メチレンクロライド、メチレンジクロライドとも呼ばれるようです。)

200LXの筐体の破片を入れると、完全に溶けてしまいます。(しばらくすると分離します。)この溶かした液体を接着剤として使用しても良好です。溶けた筐体は分離する
(2008.10.01追記、この「溶かした液体」で接着したヒンジ部が、割れました。あまり良好ではありません。 プラリペアが良いです。)

  大量に使うには缶入りがお得です

  メチレンクロライド-4リットル (4L缶)

セメダインX

汎用接着剤

セメダインスーパーX  セメダイン AX-038

キーボードの割れ修理に使用

硬化後の適度な柔軟性と、強固な接着性を兼ね備えており、まさにキー保持に最適です。

(セメダインは、セメダイン(株)の登録商標第785385号他です。)

ボンドクイック


【セメダイン】 エクセルエポ15g CA-121
【セメダイン】 エクセルエポ15g CA-121


エポキシ接着剤

金属・ガラス専用ボンド クイック5(No-16113) 2a

ボンドクイック5 16113  セメダイン エクセルepo

エポキシ樹脂です。

電池蓋爪代替ピンの固定水晶の固定メモリ接続細線の固定、スイッチの固定等に使用。
プラリペアの使用とは使い分けています。

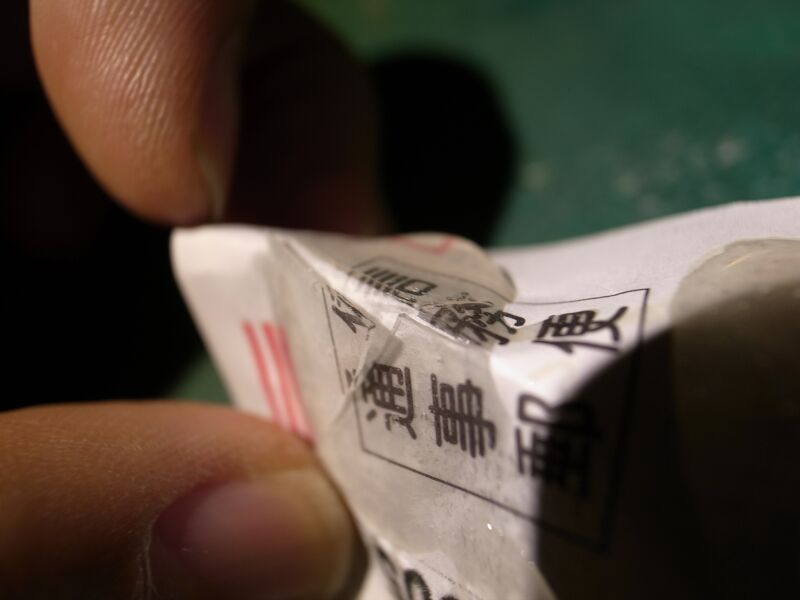

エポキシ接着剤epoの硬化後は、透明アクリル板びように硬く透明
  セメダイン エクセルepoは、透明度が高く、非常に硬く固まります。
  葉書上で混ぜた残りの部分を、硬化後に曲げたところ、綺麗に割れました。 ヤスリがけもできます。

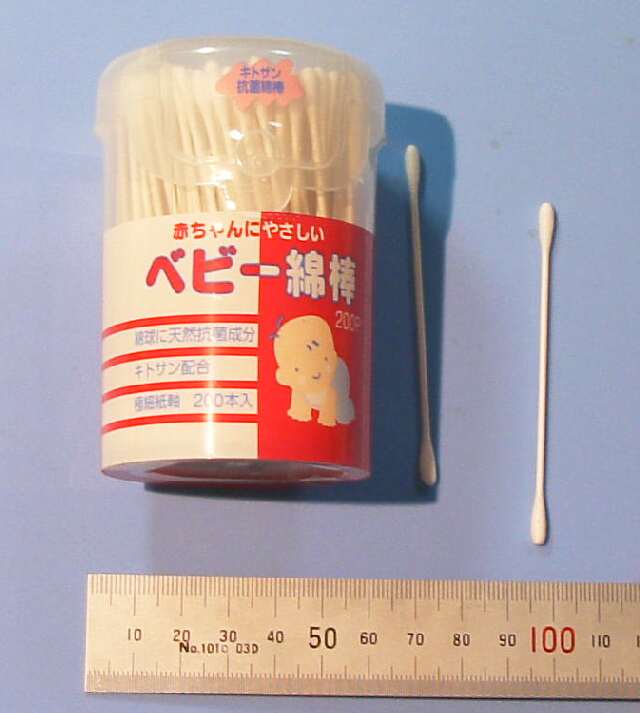

子供用綿棒
小児用綿棒

ベビー綿棒(細軸タイプ) 108本入り

普通の大きさの綿棒は使いにくい(大きすぎる、折れやすい)ため、全く使用していません。

用途
電池スプリングの研磨清掃:研磨剤使用
各部の清掃:イソプロピルアルコールまたは、オレンジ系洗剤使用
導電塗料の塗布用
粘着シート回復用
コネクタの清掃:二塩化メチレン使用
半田付け後のフラックス除去:イソプロピルアルコール使用


粘着材
ゴム系接着剤

ペーパーセメントSコート(片面塗り) チューブ 20cc

粘着材、 キートップ、液晶化粧枠の取り付け

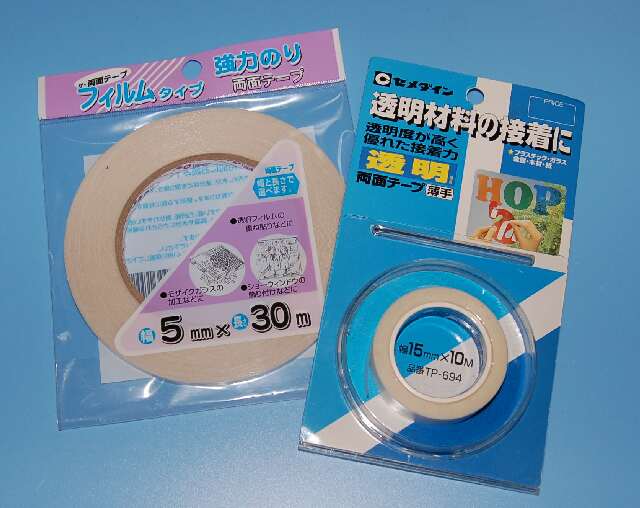

プラスティックベースの両面テープ
両面テープ(透明)

セメダイン両面テープ 両面テープ

 液晶化粧枠の取り付け

 キーの銘板取れ補修

戸当たり消音ゴム
スポンジ(コネクタ圧着材)

ニトムズ 戸あたり消音テープ(グレー)
(スポンジテープ)

hp200LXを使用していると、必ずと言って良いほど発生する表示の乱れを直す魔法のスポンジ。(寿命は5年程度です。)


厚さ3mm (株)ニトムズ製 E027、E028 合成ゴム、ポリエステル

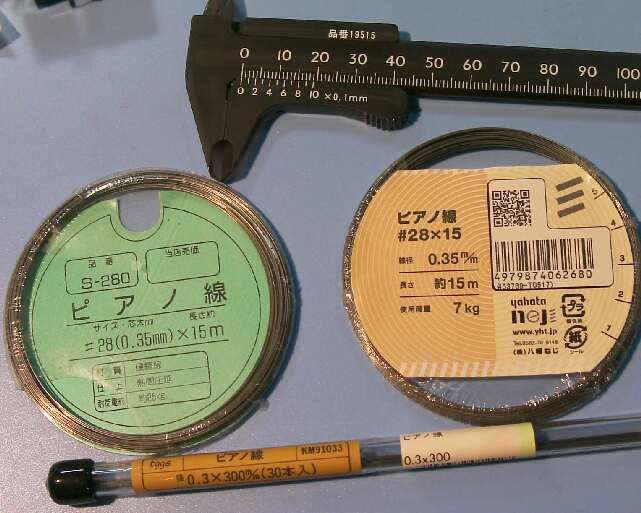

ピアノ線
ピアノ線(補強用線材

トラスコ中山 (TRUSCO) ピアノ線0.35mm30g TPW35
各部の割れの補修強化用

0.45mm径はヒンジ筒の内部爪が割れたときの補修用
0.35mm径は、ヒンジ折れの補修用
0.3mm径直線は、微細な割れ部の補修用


イソプロピル無水アルコールによる水抜き剤
無水アルコール


KYK センレツミズヌキザイ・ガソリン 200ML

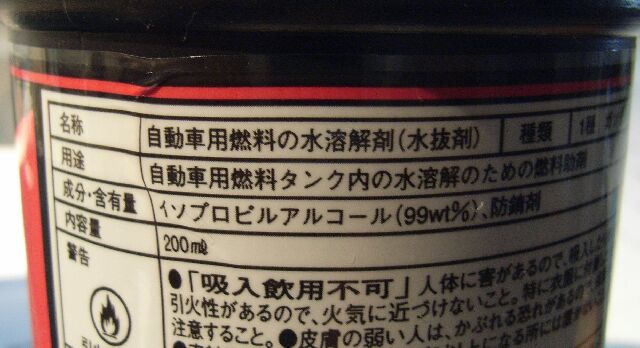

他の製品に表示される成分には99%と記載あり製品の成分は99%イソプロピルアルコールです。

綿棒に浸して各部洗浄(コネクタ電極、半田付け後の洗浄、液晶表面の清掃、キー電極の清掃等)

ヒンジの調整にも使用

HOZAN(ホーザン):急冷剤 Z-281 急速冷却剤

ヨンエーキューレイ(急冷剤) サンハヤト QRA-460
  急冷剤

Qra-460 (amazon)

故障探求(IC等を冷やす)、ねじ切り補修に使用、

コンタクトグリース 潤滑グリス


サンハヤト 潤滑剤「コンタクトグリース GSシリーズ」GS-10
   コンタクトグリース


ヒンジの保持力調整用 (フッ素離型剤がさらに良い
使用量は極わずかです。 塗りすぎたときはアルコールで洗浄します。

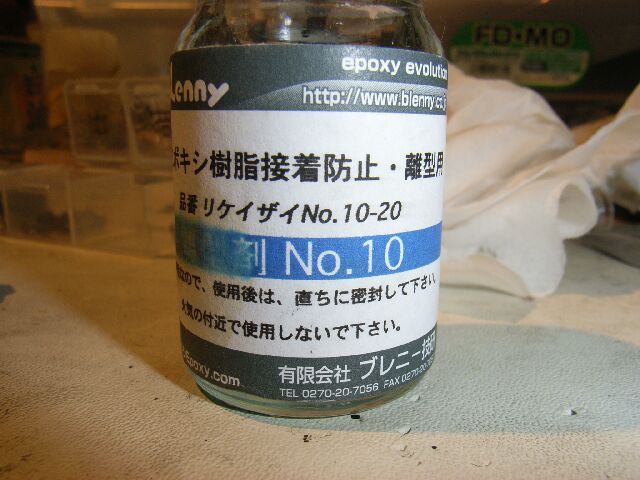

リケイザイ  剥離型材

 ヒンジ調整に最適

 ゴム足作成時の接着防止用

blenny epoxy evolution
エポキシ樹脂接着防止、離型用。 品番:リケイザイno.10-20 有限会社ブレニー技研
 カラーエポ フッ素系離型剤 No.10 20g

カラーエポ フッ素系離型剤 No.10 20g



友和・オレンジクリーナー・750ML 洗浄用洗剤

友和・オレンジクリーナー・750ML
200LXの筐体(きょうたい)、キーボード、等に使用。
(水と1:1で混ぜて、50%濃度で使用)

綿棒に含ませて細かな隙間まで綺麗にします。
ただし電気接点には、なるべく使用しません。

バンコード バンコード

ベアリング・伝導機器 バンコード丸ベルト バンドー化学 φ2×10m


 キーボードコネクタの圧接用

 弾性が適度で耐久性もありそう。

バンコード(BANCORD)は、バンドー化学(株)の登録商標第458222号)です。

靴底補修剤 くつ底補修ゴム

ペンギンシールキット 靴底補修材 黒 60g
  チューブのみ ペンギンシール 靴底補修材 補修材チューブ

ゴム足を作る際に使用。
熱湯に入れる(80度以上)と数分で固まります。
包装が、湯をためる容器になっており、さらには手が汚れないようにビニール手袋まで入っています。
 (特殊ウレタン樹脂)

 「かんたん特許検索」へのリンク
 特許公開2006-34882 靴底補修材
 特許公開2006-42865 靴底補修セット

虫ピン
虫ピン

 落下紛失防止ストラップリング用 0.5mm径



 電池蓋の爪折れ補修用

   0.6mm径
 虫ピン
デブコン
透明樹脂

 デブコンET 高透明注型用樹脂 0.3Kg

 キーの文字消えの際の被覆用

  接着剤としても優秀。
  プラリペアよりも衝撃に強い。 ただし硬化に時間がかかる。


 2011.10追加
ソフト99 光硬化パテ
 ソフト99 光硬化パテ

 紫外線硬化パテも、扱いやすく、透明度も良いです。
 レタリング文字も溶けません。

 セメダイン エクセルepoも使えます。




 以下は、バックライト改造に使用する材料等です。
バックライトフィルム バックライトフィルム

エプソン販売 (A3バックライトフィルム:10枚) MJA3SP4


バックライト改造を行う際に、液晶の文字反射用に使用する、透光反射紙として最適です。

バックライトフィルムA4サイズ 10枚 も購入して使用できることを確認しました。(有)クイックアート
 EL(electoro Luminescence)エレクトロルミネセンス シート状発光素子


[HBG-A6] 高輝度ブルーグリーンA6サイズELシート
[HBG-A3] 高輝度ブルーグリーンA3サイズELシート

 バックライト改造用(光源として使用)
ネオ・ホルベックス 塗膜剥離剤
neo-holbex

ホルベイン ホルベックス (55ml)

液晶パネルの反射板を剥がした跡に残る粘着層を、簡単に取り去ることができます。

臭く(化学臭が)ないので、使いやすい材料です。
 ただし、200LX本体も溶かす力がありますので、必要部以外に流れないように、しっかりとマスキングをします。
切れる基板 切れる基板

インバータ部品を組む際に使用。
グラス(ガラス)基材でありながら、鋏(はさみ)で切ることができる。

Sunhayato(サンハヤト) シール基板 ICB-062
 amazon でICB-062を購入

NANDゲートICをつける場合にはICB-059を使用
Sunhayato(サンハヤト) シール基盤ICB-059
 amazonで購入
