ｈｐ２００LX　ヒンジ部上面の割れ（じょうめんのわれ）

　ヒンジ部の割れは、ヒンジ（回動保持軸）の動きが硬い場合に、高頻度で生ずる不具合です。
　通常の割れはヒンジに近い部分に生じますが、この例は少し中央寄りに生じていたものです。
　なお、使っていた方は、この割れに気づいていませんでした。

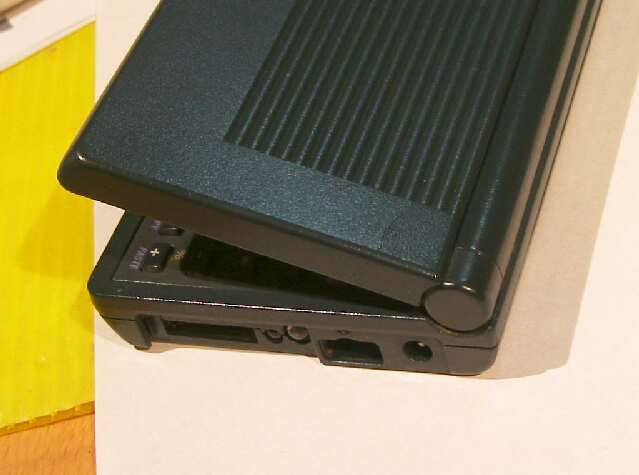

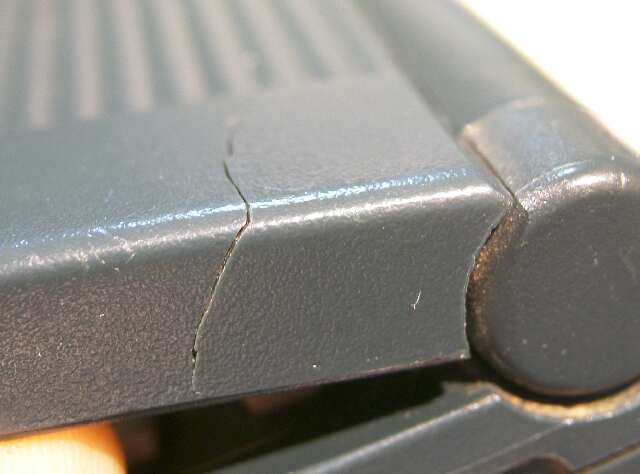

		左が外観、右が詳細です。液晶を動かす（閉じる）と、割れも開く状態でした。

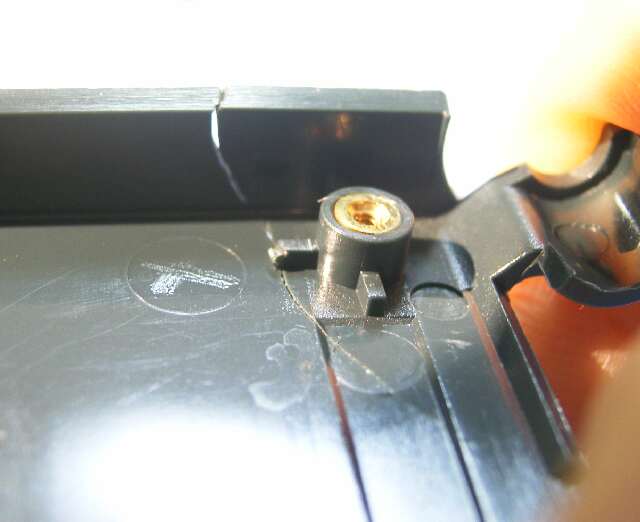

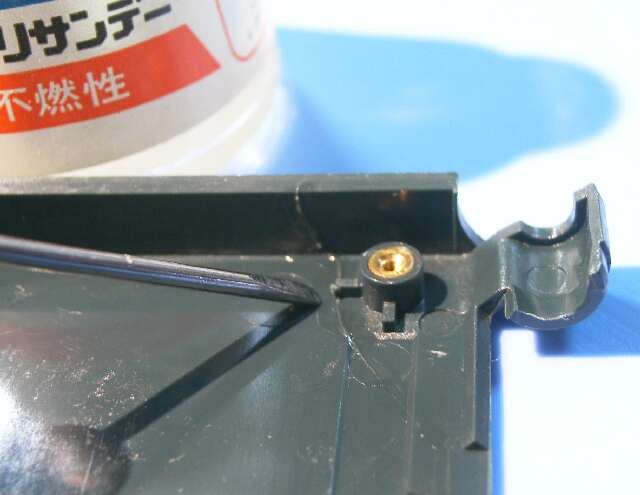

		分解した裏面です。割れは裏面まで広がっています。補修は、まず割れ目を溶解性接着剤で接着します。少量を滴下（てきか）するために、ドライバの先に付けて、これを割れ目にしみこませるように垂らします。

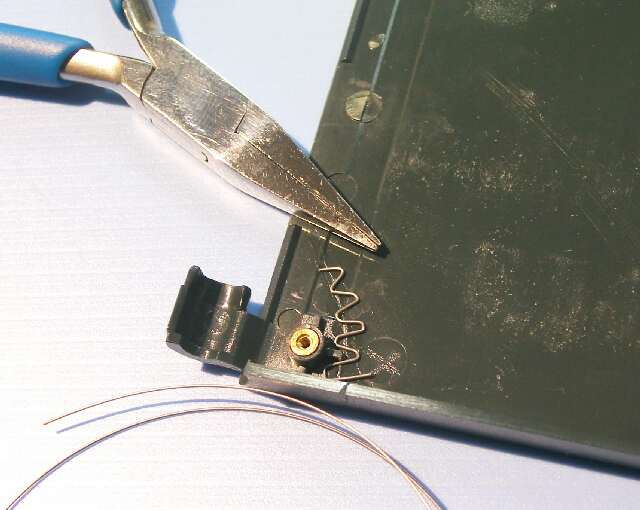

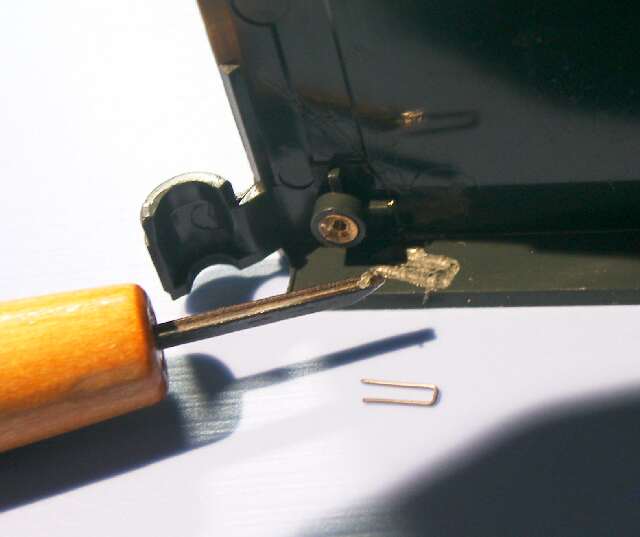

		溶解性接着剤（アクリルサンデー）だけでは強度不足ですので、補強のために金属線（0.35mmのピアノ線）をあてがいます。左の写真は側部（溝を作って乗せます）右は表面部であり、割れ目を縫うように、金属線を置きます。

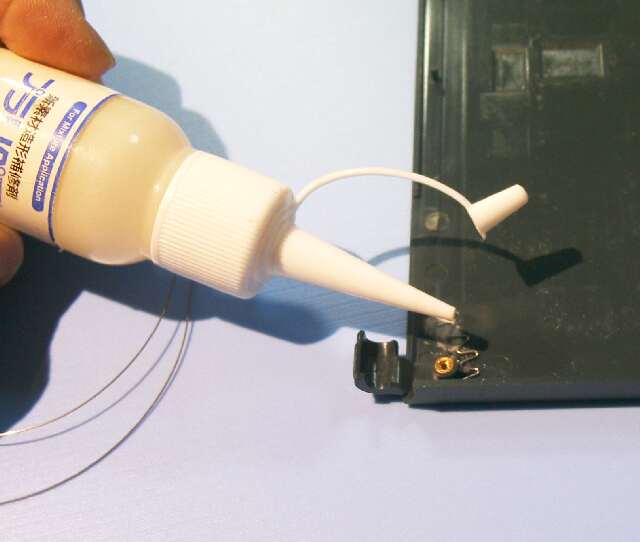

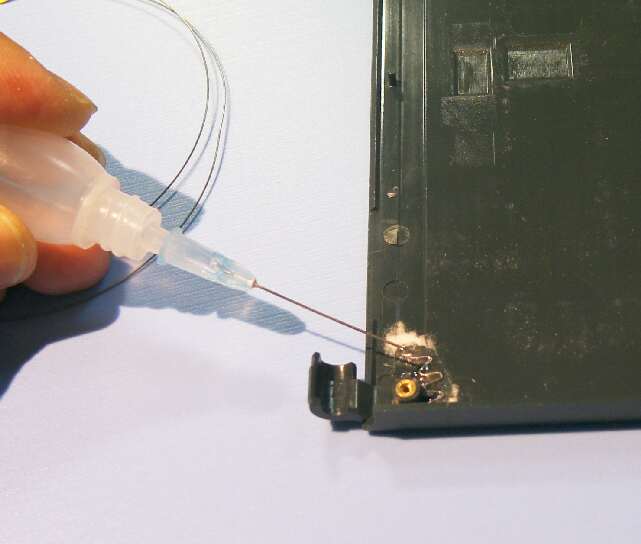

		金属線を固定するために、プラリペア（商標）の粉（アクリル微細球）をかけ、溶剤（メチルメタクリレート）を垂らします。これにより、アクリル球が溶け、筐体に接着されると同時に、金属線を固定します。

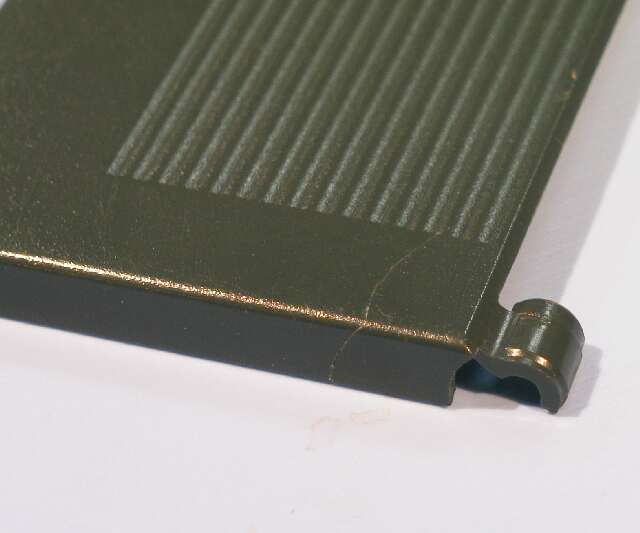

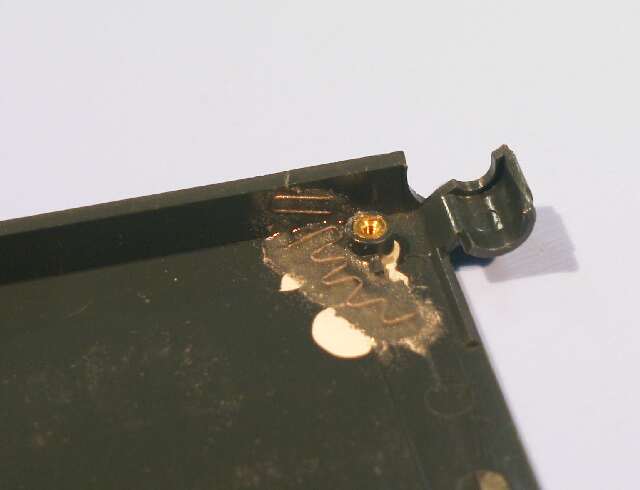

		これが補修後であり、左が裏面、右が表面です。硬化後（２４時間後）は、手で比較的強く曲げても、割れ目は全く開かない状態に仕上がります。（2007.01.20）
