ｈｐ200LX ：ストラップ用リングの取り付け（美観を考慮）
(hp200LX modify : install strap hook..)

　ストラップを取りけるリング（輪）の取り付け法の、別の例です。

　ストラップ保持部を、ピアノ線に変えてから、強度的には問題ありません。
　　（1年使用で不具合無し。）

　ここでは、見栄えの良いストラップリングの取り付けを示します。
　ピアノ線は、基本的に鉄なので、外観を考えると、見栄えとして劣ります。
　また、錆が生じやすいとも言えます。

　表面処理（メッキ）ができれば良いのですが、たいへんです。

　そこで、はじめからメッキ（鍍金）処理された素材を使用することを考えます。

　虫ピン（ピン針）は、ピアノ線と同様の素材（鋼、はがね）に光沢メッキが施されたものであり、外観が良く、防錆効果も期待できます。
　ここでは、0.5mm径のものを使用しました。
　
　取付過程

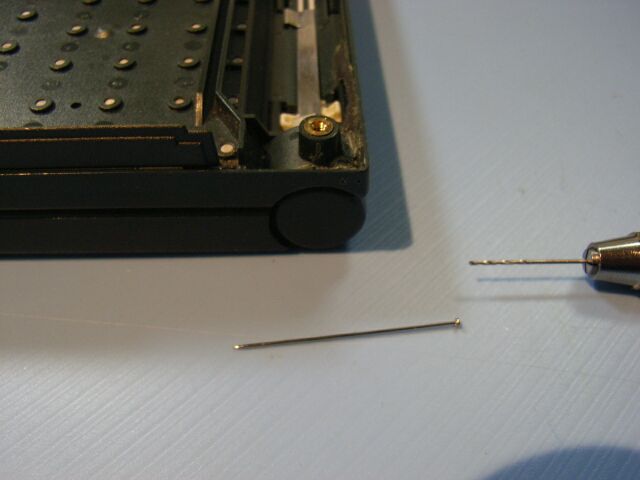

　（１）ドリルで下穴（0.4mm）を開ける。　側面に2カ所　

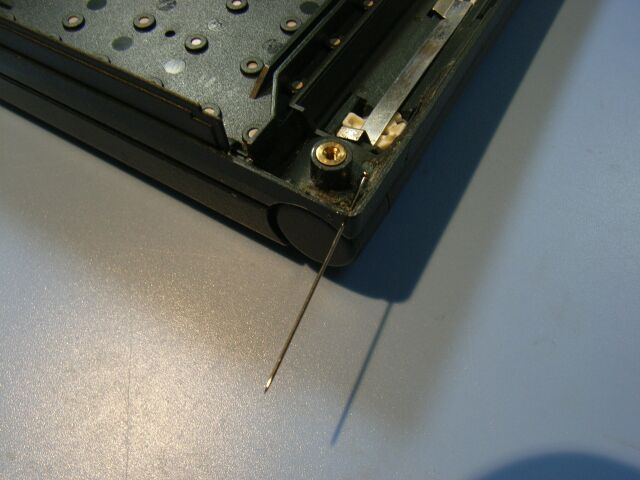

　（２）ピンを内側から通す。

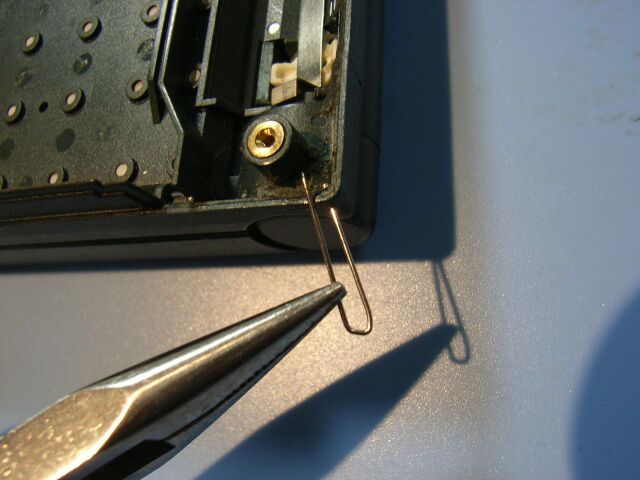

　（３）折り返し（曲げ）て、別の穴に挿入。
　

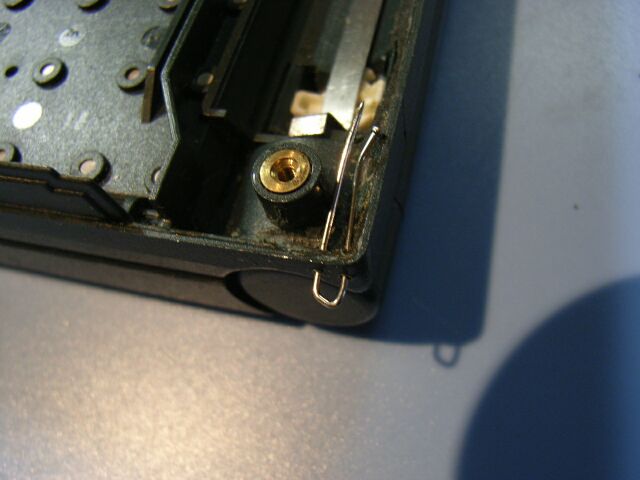

　（４）輪（リング）の大きさを調整

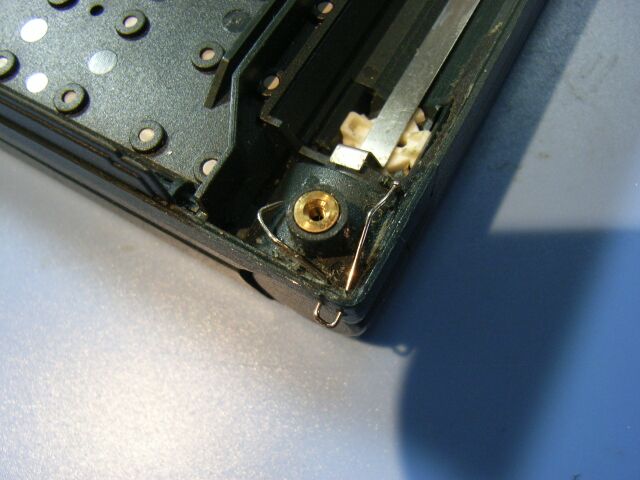

　（５）ピンを内部で曲げて、調整

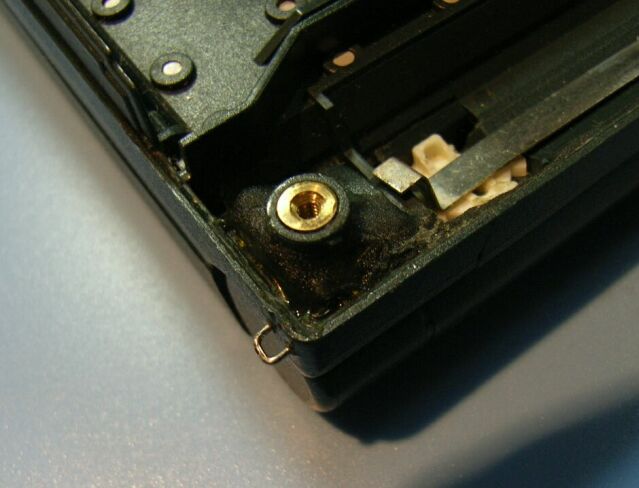

　（６）　プラリペアで固定　（側部は底蓋の取り付けを阻害しないように、窪みを設けておくこと。）

　最終取り付け状態です。

2009.12.09
