ｈｐ200LX故障例：コントラストをハード的に調整する
(hp200LX contrast adjust with hard aspect.)

　いつのまにかコントラストが変化（薄くなる、弱くなる、濃くなる、強くなる）事例があります。
　徐々に変化したり、突然発生する場合もあります。

　これらは、コネクタの接触確保や、ICへの電気刺激（おそらく内部でのラッチが解除される）で直ることがあります。
　また、IC（MAX722）を換えて直った例もあります。

　しかし、全く直らない場合もあり、以下はその対処法です。

　直らない状況には２種類あり、

（１）コントラストが薄い（または濃い）が、キーボードでの調整（ONを押しながら＋－キーを押す）は作動している。（最高に調整しても薄い、または濃すぎる表示にしかならない。）

（２）コントラストが薄く（濃く）、キーボードでの調整が全く効かない。

　ここでの対処法は、コントラストをソフトウエアでの調整ではなく、ハード的（機械的）に調整してしまうものです。
　（要するに、基板上にコントラスト調整抵抗を付ける。）

　この場合、上記（１）の場合には、一度調整（シフト）させてしまえば、以後普通にコントラストの調整ができます。

　上記（２）の場合には、コントラストをキーボードでは調整できませんが、見えるようにはなるので、使うことは可能になります。（使用中に調整したくなった場合には、再度トリマー抵抗を回さなければなりません。）
　

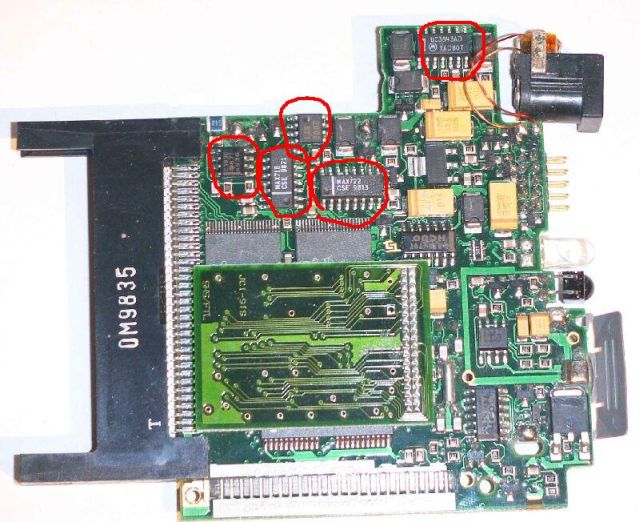

	コントラストに影響するICは、MAX722なのですが、交換しても直りません。　このため、付近のICをやみくもに交換（正常な基板の部品と）しましたが、まったく変化がありません。　（赤丸で示すICを交換）

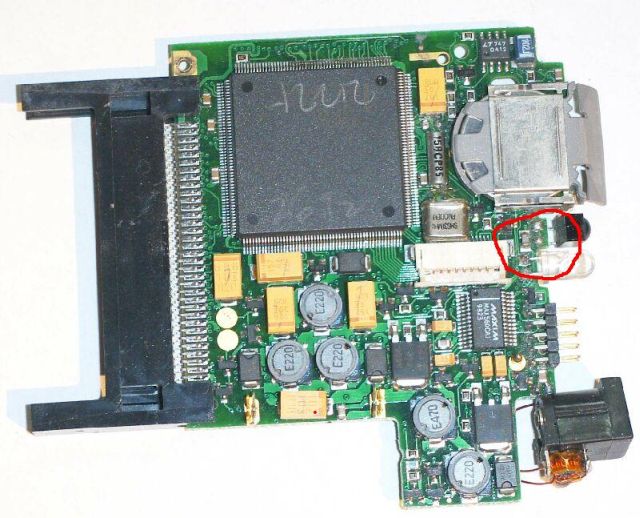

	コントラストが薄くなった基板を色々分析しているうちに、サブバッテリ（補助電池）横の四角い小さな黒い部品（赤丸で示す）を冷やすと、急激にコントラストが回復する（濃くなる）ことを発見しました。　（冷却剤をあちこち噴射して試しました。）

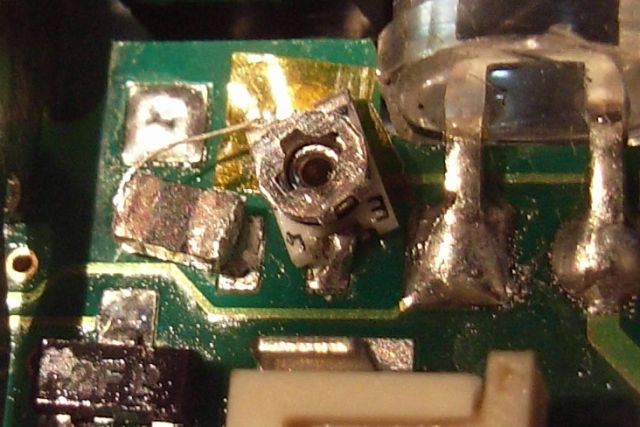

	黒い部品はサーミスタ（負性抵抗部品）のようです。　おそらく、周囲温度の変化で濃淡の変わる液晶の特性を補償しているのだと思います。　（冷凍庫に入れると、画面が真っ黒になりますので、それほど強力な調整力ではなさそうですが。）　それで、このサーミスタに直列にトリマー抵抗を付けたものが、この写真です。　米粒より小さいトリマーです。（30KΩを使用、秋葉原鈴商で購入）

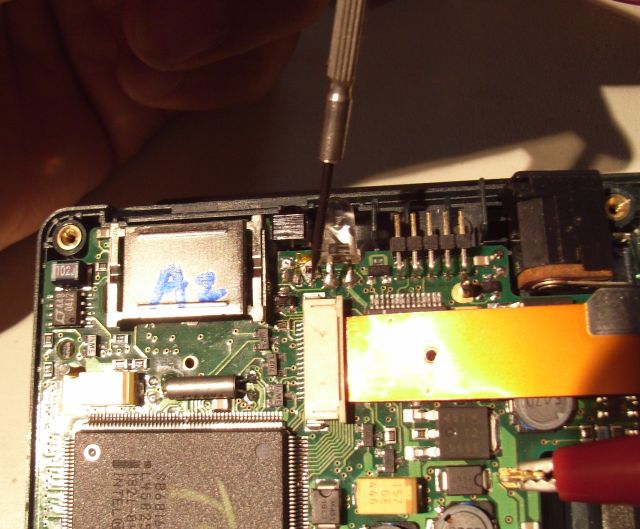

	この写真は、取り付けたトリマー抵抗を調整しているところです。　ある角度で、急激にコントラストが回復し、直ったようになります。　トリマー抵抗で得た抵抗値を有する固定抵抗器と交換すれば、信頼性が増しますが、再度調整する必要が生じるかもしれませんので、このまま使用します。

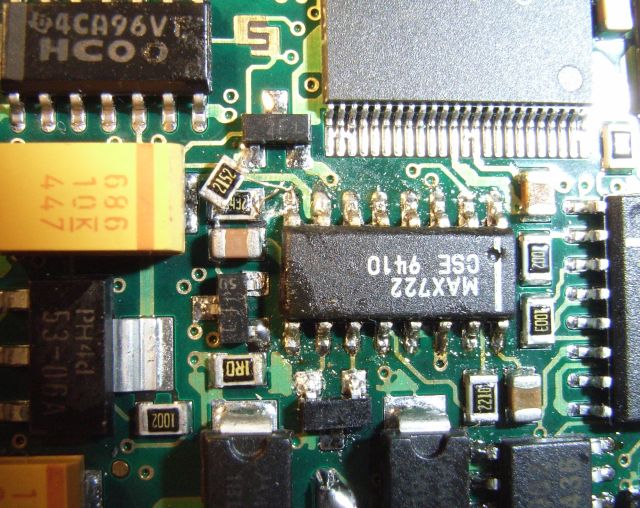

	コントラストが、濃すぎる（調整しても薄くならない）場合には、MAX722横の抵抗を小さくします。　写真は、仮に斜めに二段重ねに取り付けた抵抗。　本来の抵抗へのパターンは切っており、細線で接続させています。　2008.10.11
