hp200LX 修理例：液晶上の透明電極不良による横抜け表示
hp200LX repair : (Missing lateral line by defective of transparent pattern
on liquid crystal display.)
今まで直せないとして（考えて）いた、液晶上の透明電極を接続してみました。
 液晶の横抜けの状況 2ラインが欠損（無表示） |
表示の横抜けの原因としては、基板と液晶ガラス上の透明電極とを接続する、フレキ配線（flexible wire pattern）の切れが良くあります。 落下の衝撃等で、上方の1cm以上が完全に切れた場合には、修理をあきらめますが、途中の断線の場合には修理を試みています。 修理例１ ２ しかし、原因が液晶ガラス上の透明電極の不良の場合には、修理不能としていました。 修復不能例 |
|
以下は、実際の修理例です。
なお、液晶には複数箇所の横抜けがあったこと、修理の方法を各種ためしたこと。等により、写真の時間的前後および、場所の異なりがあります。
すなわち、説明のために脚色（嘘がある）しています。（最終的には、すべての横抜けが消えています。）
  |

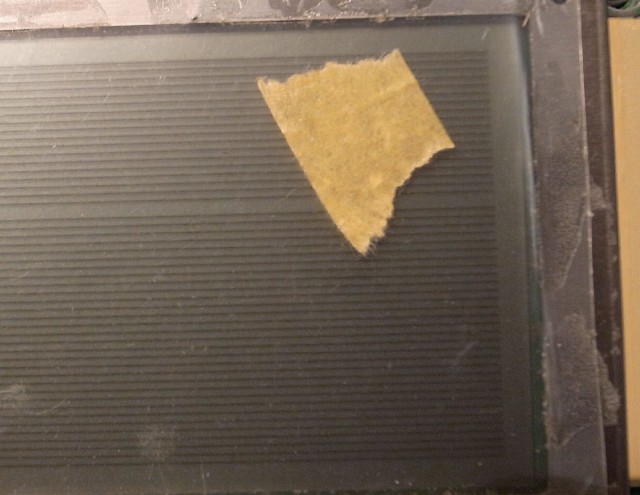

表示のコントラストを上げると、液晶画面全体が黒っぽくなるので、横抜けの状況（箇所）が良くわかります。 横抜けの部分に信号が来ているかどうかをオシロスコープで確認します。 ここで気をつけなくてはならないこととして、抜けの位置が、そのまま水平にフレキの電極に接続されて（繋がって）いるわけではないことです。 右横の電極は、液晶画面に向かって収束（集まって）しています。 扇（うちわ）の骨組みのような感じです。（中央に向かっている） |
 |

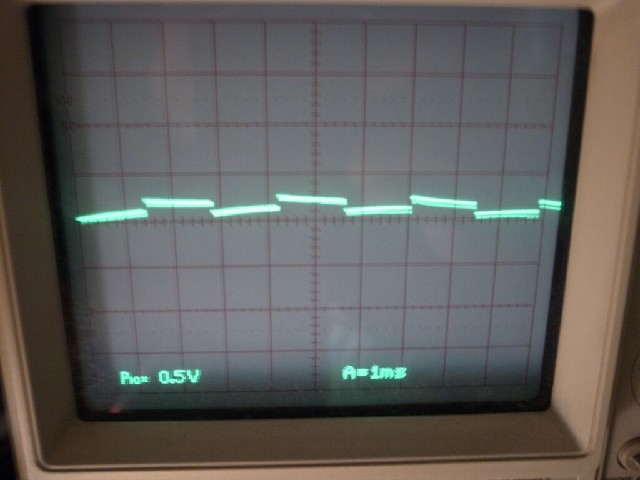

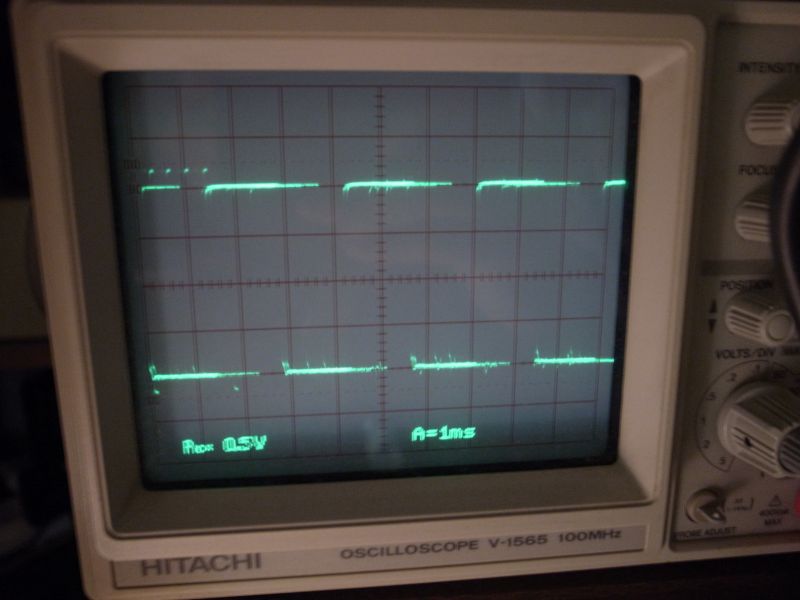

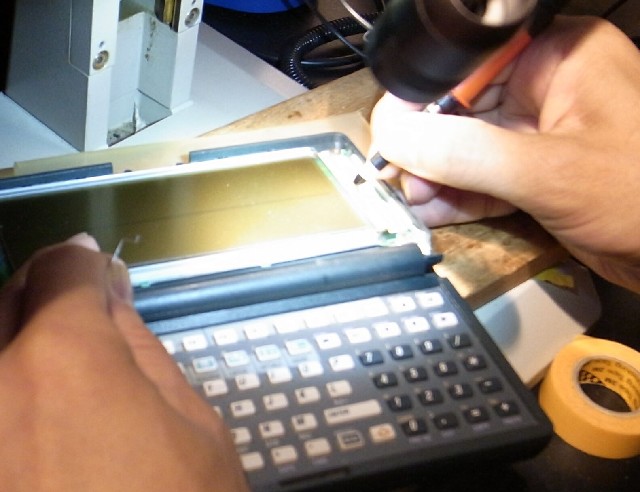

液晶ガラスの上でプローブの先を移動させると、信号が途切れる部分があり、そこで透明電極が切断していることがわかります。 （波形は1：100のプローブを使用） |
 |

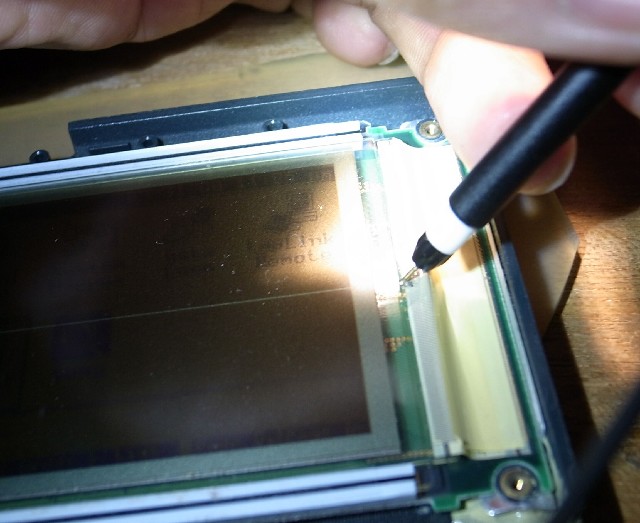

切断箇所を調べる別の方法として、プローブに生ずる漂遊（誘導）電圧によって液晶を表示させる方法があります。 これは、実際に横線を表示させている写真です。 見にくいですが、オープンし（切れ）ている部分のみ、黒く表示されます。（プローブでなくドライバ等の金属物でも同様に誘導電圧がある。） 透明電極が切れずに右側の電極に正しく接続している部分は、インピーダンス（内部抵抗）が低いため、浮遊（漂遊）電圧が下がり、黒くなりません。 なお、液晶は電源が切れ、かつボンディング（接地）電極を左手で触っています。 |
 |
 |
|

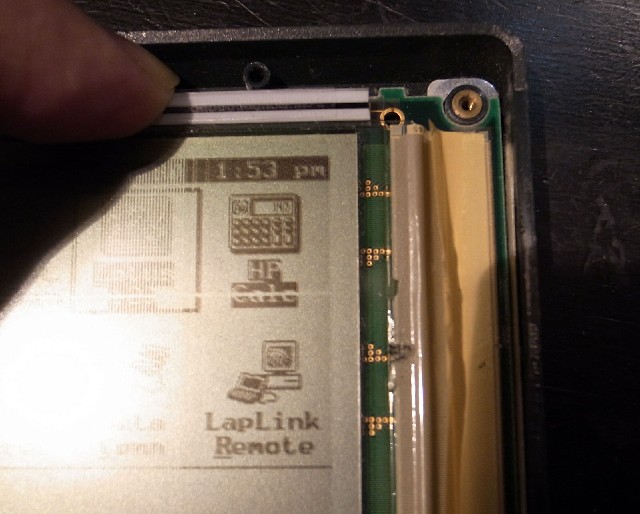

| 透明電極の切れた部分は、ちょうどフレキの端部であることがわかり、カーボン塗料（炭素含有）で接続を試みる。 （マスキングテープでは2本切れたうちの1本のみを覆うことが限界） |
||
 |
接続は成功。 200LXのセルフテスト（self test）のdisplayを実行すると、横抜け1本が表示されません。 これは、切れている透明電極の1本のみの接続としたため、想定通りの結果です。 （全体に抜けたように見えるのは、表示テストにおいては、隣接した横線を消して交互に表示させるなどの、数パターンが表示されるため。） display test youtube映像 |
|
 |
 |
 |

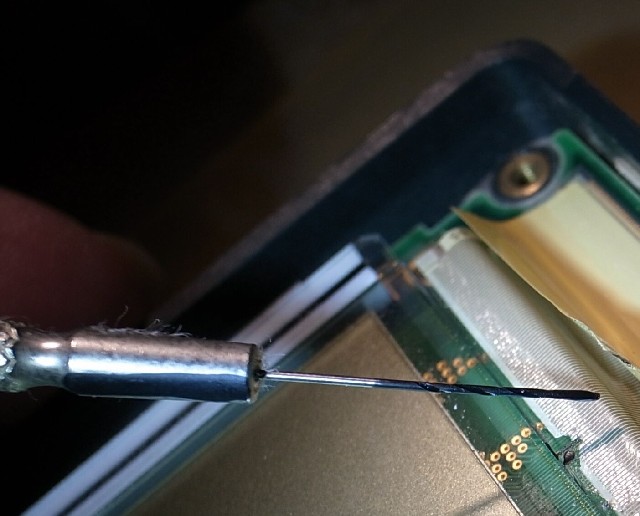

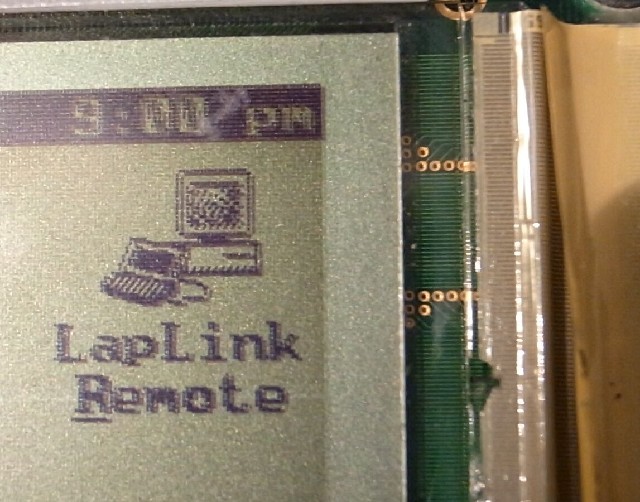

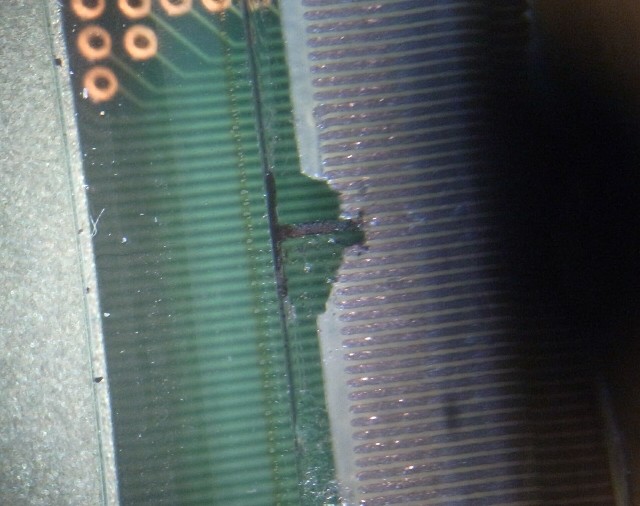

| 切れた残りの一本（透明電極）は、0.5mm径のドリルを使って、カーボン塗料を置くように塗ってみました。 乾いた後に、顕微鏡で見ながら余分を除去します。  最終的に切れた2本の接続は成功し、正常な表示となった。 修理メモ： ・状況から、透明電極の切れた部分は、crack（割れ）のように細い筋状になっている模様 したがって、カーボン塗料を長く線状に盛る必要は無く、割れ部をまたぐ点状で良い。 ・一部の横線修理中に、全く問題の無かった部分に横線が生じた。 わずかな歪み等で切れるようだ。 ・マスキングに、エポキシ接着剤、ホットボンドを使用したが、ガラスへの接着性が弱い。 マスキングを取る際に、カーボン塗料も取れてしまう。 ・なんらマスキングせずに、直接カーボンを載せる方が良い。 ・フレキの導体の一部を使って、ジャンプを試みたが、接着が弱く、また位置決めが困難。 |
||
