ｈｐ２００ｌｘ　液晶の横ライン抜け　例３（）

この例は、横抜けの原因が液晶フレキ部にあったものであり、その一修復例です。

	横抜けは下から１／３程度の部分にあり、中段のLSIが悪いと思われました。しかし、LSIを交換しても改善されませんでした。また、電極を追うと（導通を検査すると）、LSIから液晶の側部の電極まで問題なく導通していました。このため、液晶右のフレキが悪いと判断しました。外観上全く異常はありません。

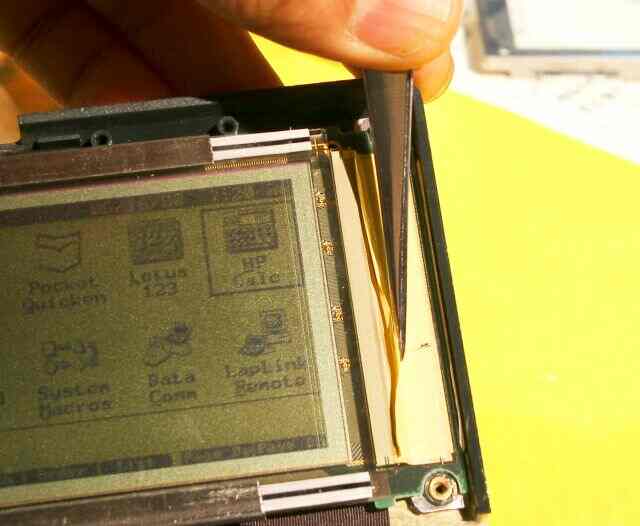

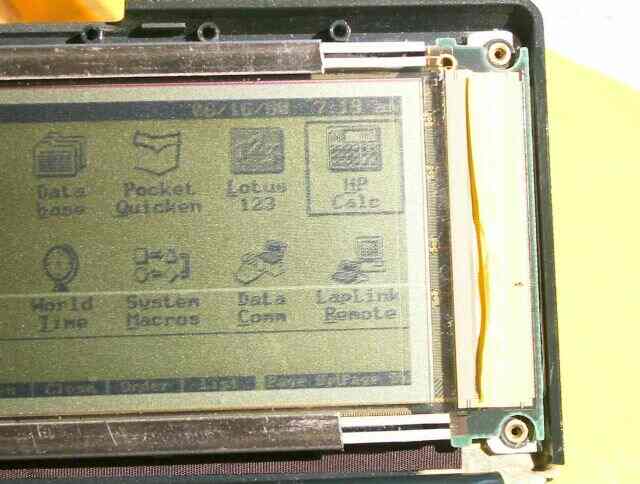

	液晶を固定している金枠を外し、フレキ部を出した状態にした写真です。ここで横抜けした部分のフレキ接続部を、ピンセットで軽く押さえると、抜けが消えました。液晶のガラス上の蒸着電極が、フレキの導電接着層に接していないようです。このため、接触を改善させようと熱してみましたが効果無し。

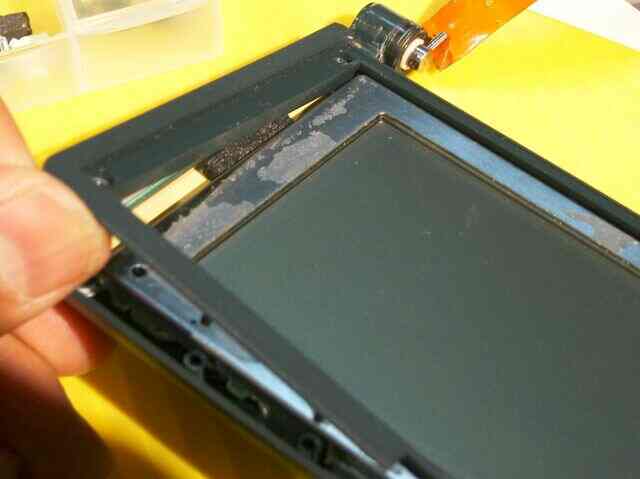

	そこで、金枠とフレキとの間にスポンジを挿入し、フレキが物理的に圧せられる状態をつくり、補修といたしました。この状態は不安定なので歪み等で再発するかもしれません。（写真のスポンジは、金枠からはみ出した部分です。　金枠の内部にあるスポンジがフレキに圧力を加えています。）（やはり再発しました。　それで少し固めのスポンジにしたところ良好になりました。）
