hp200LX故障例 : 水晶のケースが、コンデンサを短絡させ、起動せず。　[LX-Restore Station]

hp200LX 故障例 :　水晶取り付け不良による不作動
(hp200LX trouble: In-operative by capacitor short circuit caused by crystal wrong install.)

　汎用水晶による倍速改造機ですが、全く電源が入らないということで送付されてきました。

　当初、異常に高い電池電流（200mA以上）が流れるものの、全く表示しない状況でした。

　ところが、裏蓋を開けてテストを行うと、全くの正常になっていました。

　状況を伺うと、以前にも「一度悪くなり、その後使用できていた。」ということですので、今回が2度目の発症になります。

　再発のおそれが高いので、詳細に点検したところ、改造水晶の取り付けが悪く近くのキャパシタ（セラミックコンデンサ）の両端を短絡させていたことが原因であるとわかりました。

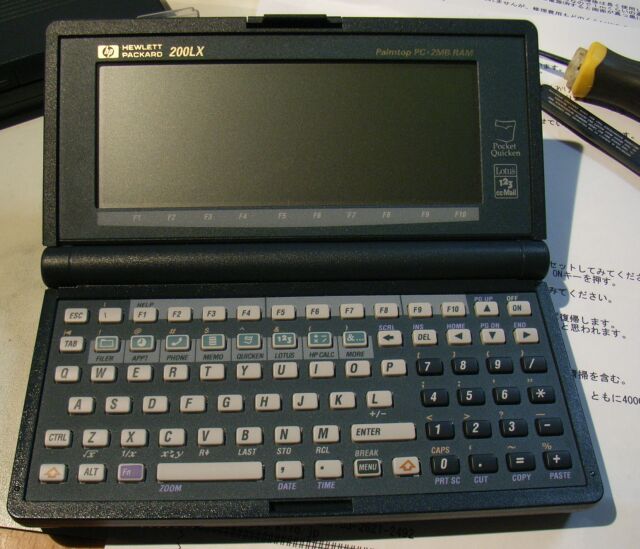

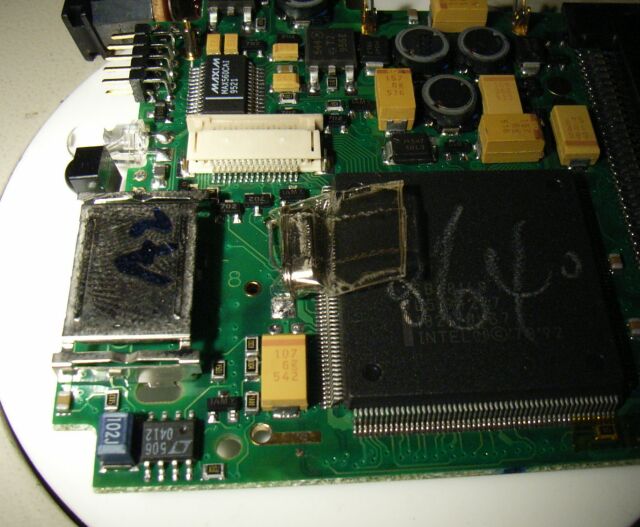

（１）	（２）	不具合機（写真１）は、非常に綺麗な個体で、おそらく新品の予備機を改造してあまり使っていないのでしょう。　とりあえずは、改造部分の確認が最初です。　水晶は横にして、テープで絶縁させているようです。　（写真２）

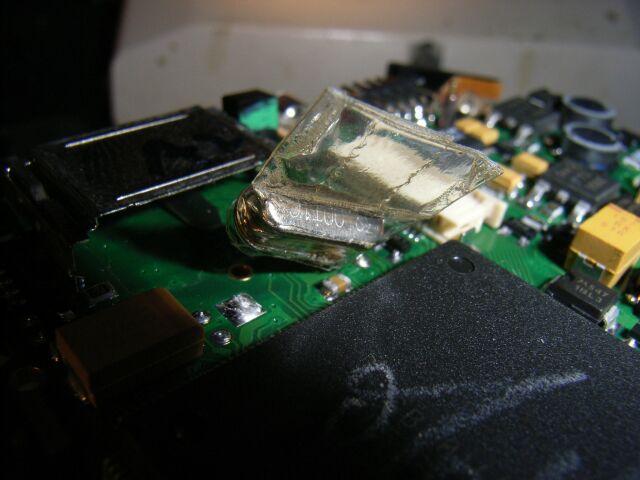

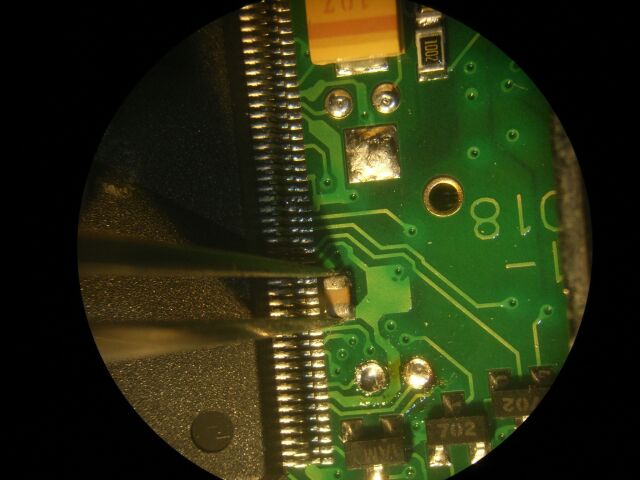

（３）	（４）	水晶を起こして（写真３）見ると、すぐ下のコンデンサに接触したような形跡があります。　顕微鏡で見ると、テープがくぼんでいます。　どうやらコンデンサが当たって、被覆が破れたようです。（写真４赤矢印）　ためしに、電流を測定しながら水晶を強く押さえると、正常値から異常な電流になり、不具合が再現できました。

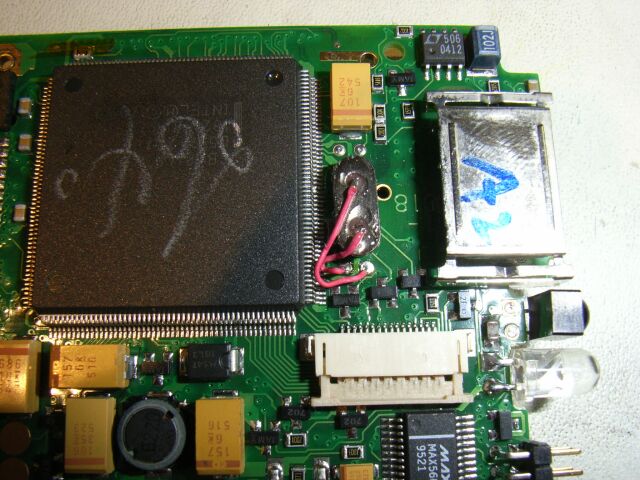

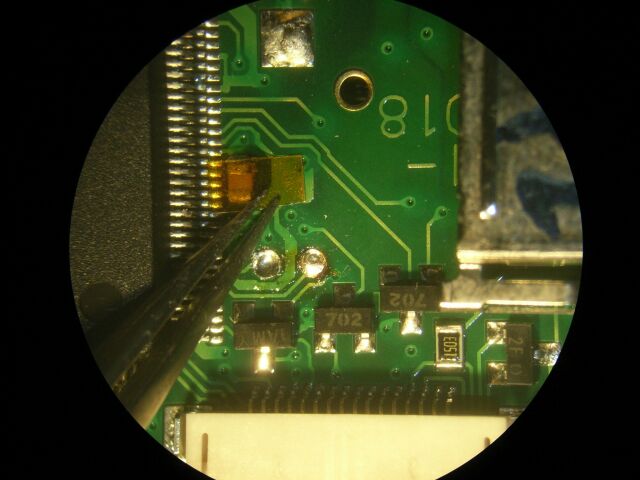

（５）	（６）	水晶を外し、コンデンサの両端をピンセットで短絡（写真５）させると、測定不能（200mA以上）になり、異常電流は水晶のケースでコンデンサを短絡させたことが原因と判断しました。　このコンデンサにはカプトンテープを被せて絶縁（写真６）します。

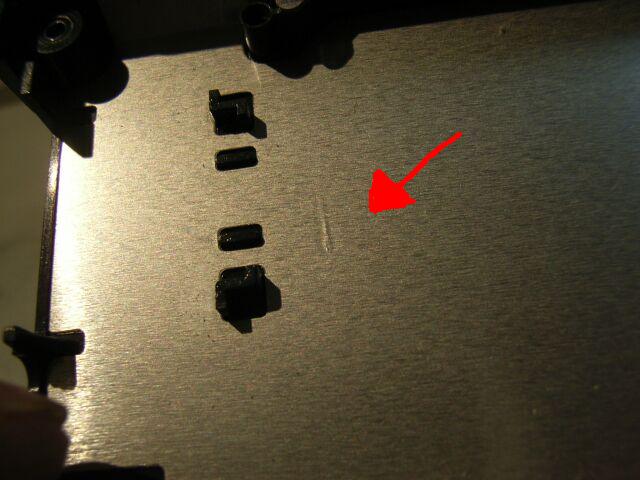

（７）	（８）	底蓋を良く観察すると、水晶が当たってくぼんだ形跡（写真７赤矢印）がありました。　つまり、200LXの底に加わった力（圧力）は、水晶を押すとともに、コンデンサの両端を水晶ケース（金属）の両端で圧して、短絡させていたことになります。　水晶は再取り付けし、その後作動良好です。　（2009.03.25）

	＃　その他の水晶の接触（接続）不良例。　　故障例　故障例
