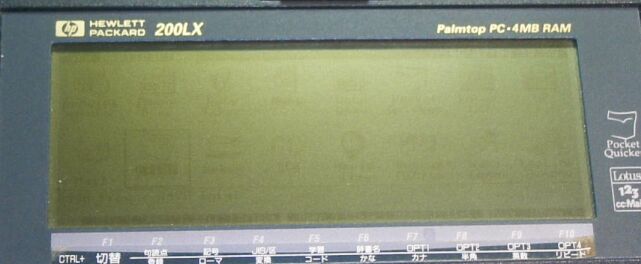

これはコントラストが薄い表示です。
（０ｎ）キーと（＋）キーで最高のコントラスト状態です。
かろうじてメニューが見えています。
半年ほど前に薄くなり、コントラストを上げて使えていたものが、
２ヶ月前に、この状態になったということです。 |
 |
基板を他のものと交換することで、正常な表示をしました。
また、この基板を他の機体に付けると、同様のコントラストになります。
したがって、この基板の問題です。
表示が薄くなる原因として、
液晶へ行くコネクタの接触不良がありますが、
コネクタを清掃しても変化ありません。 |
 |
しかし、液晶へ行く信号、制御電圧等が、
正常でないことは明らかです。

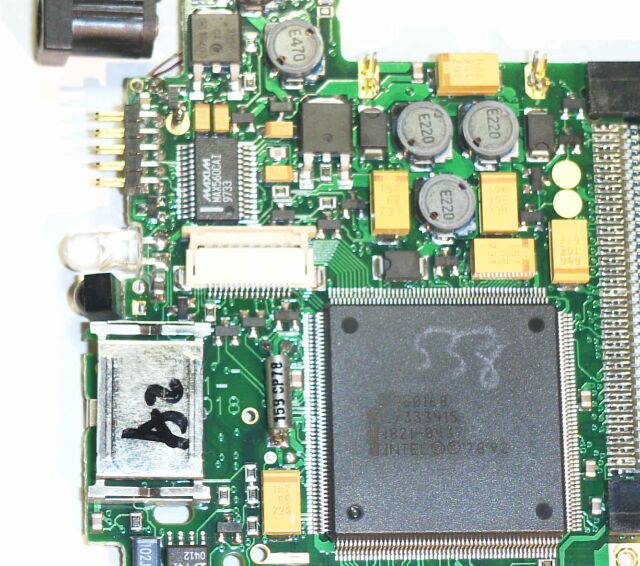

まずは、液晶コネクタへかかる信号の現状を探りました。
コネクタへの接続の足を、左から（１）〜（１６）とします。
（１）（３）（１４）は接地状態
（５）〜（１２）は表示に応じたようなパルス信号で3.4[Ｖ]
（２）（１３）（１５）（１６）は一定周期のパルス信号で、3.4[Ｖ]
これは、この基板も別の基板も同様でした。
ただし（４）への信号（電圧）のみが異なりました。

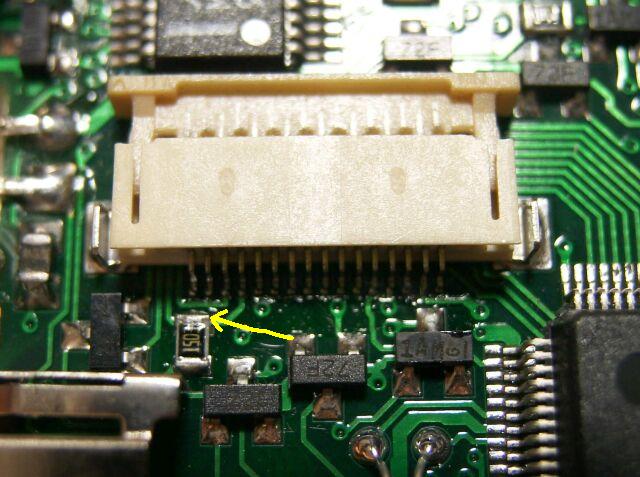

（短絡させる危険があるので、黄矢印のところで測定）
正常な基板はコントラストに応じ
-13[Ｖ]から-20[Ｖ]で変化（オシロで測定）
-20[Ｖ]で表示が真っ黒になります。（コントラスト最大）
-13[Ｖ]でコントラスト最低（ほとんど真っ白）
通常使用時で-18[Ｖ]程度
|
 |
ところが、この基板（低コントラスト）では、
（４）への電圧が、-15[Ｖ]で変化しません。
つまり、この電圧変化が無いことが異常です。

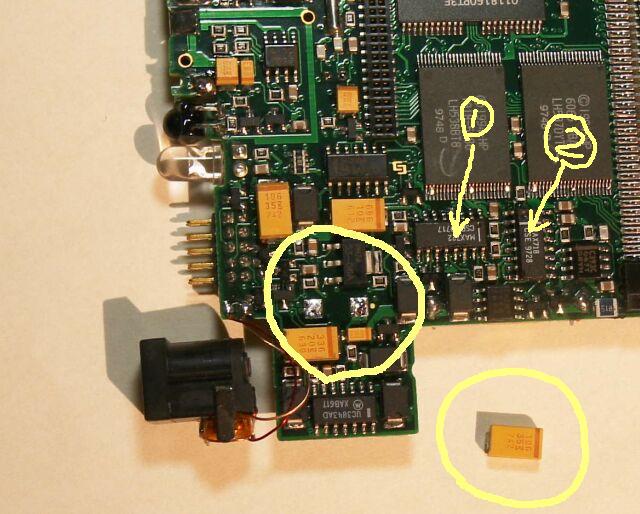

この電圧の源（みなもと）を探ると、基板の裏、写真の位置のコンデンサにたどりつきました。（写真では黄色の丸内から外して右下に置いています）
このコンデンサの両端が、通常表示18.5[Ｖ]（テスタで測定）であったのに対し、本機では15[Ｖ]でした。
ただし、さらに原因を追求しようと、電源レギュレータＩＣ（１）MAX722（２）MAX71８と導通検査をした後、正常な電圧に戻っていました。
（コントラストも正常に変化させられます）
|
|
正常になると、もう原因を追求することが困難になります。
一応、コンデンサの容量を測定しましたが、10.23[μＦ]で正常です。
トラブルシュート（原因切り分け）のため、近くの同容量のものと交換しました。
これで再度同様の状況がでれば、コンデンサに異常は無いということです。
その場合には、レギュレータＩＣか、基板内配線などが原因として考えられます。
あるいはCPUなのかもしれません。
（2007.01.02修理した、ダイオード不良の例）
(2007.01.05修理した、ＩＣ不良の例
関係ありそうな部品の半田付けを加熱させてみました。
一時的な不具合で、このまま再発しないかもしれません。
尚、この検査の途中で、比較用の200LXの液晶コネクタを、隣の電極間で短絡させ、基板、液晶共に不作動となりました。
液晶側のコネクタの不用意な検査は危険です。
→液晶はＩＣを交換して正常に戻りました。
|
