２００ＬＸ故障例、表示が消える　本体基板液晶コネクタの銀酸化[LX-Restore Station]

ｈｐ２００ｌｘ　(表示が消えてゆく)（）

　この例は、最初は表示していたものが、いつのまにか薄くなる、あるは消えてしまうものです。
　また当初表示しなかったものが、別の日には表示するといった症状を示します。

　原因は、液晶へつながる本体のコネクタ部の接触不良によります。

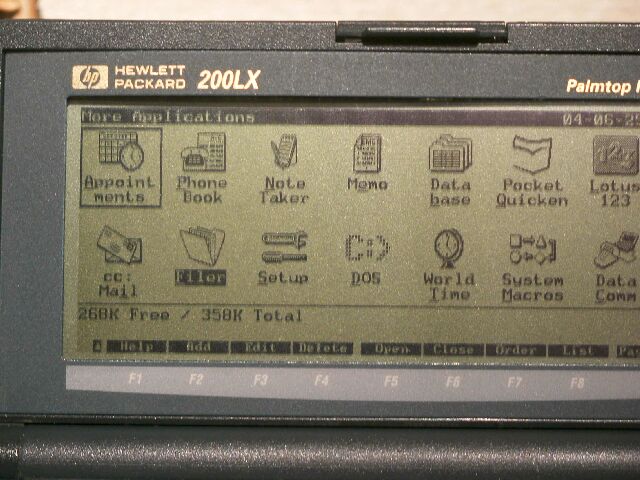

正常な状態

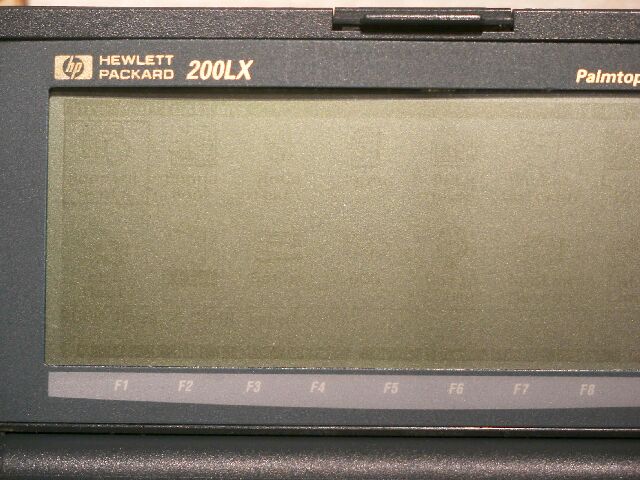

時間が経つと、画像が薄くなってきて消えてしまう。
（コントラストが薄くなる）

また、縦縞が数本現れるだけになるときもあります。

原因は本体回路基板と液晶を結ぶ回路に電気抵抗が生じ、時間と共に抵抗が増加することによります。

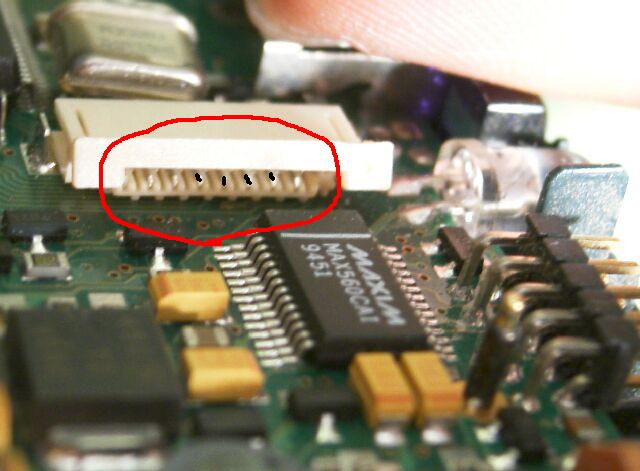

これは、液晶裏の接続部の接触不良による場合と、回路基板側のコネクタで（下の写真）の接触不良、または両方の接触不良による場合があります。　　　

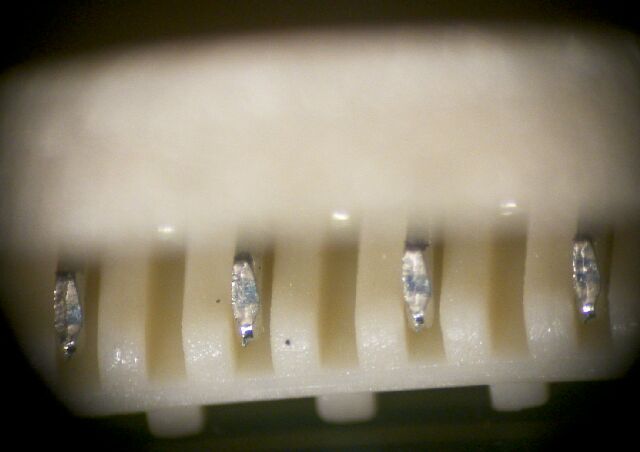

このコネクタは銀メッキされており、酸化して黒くなると、抵抗が生じます。

修理は、この酸化膜を取り除くことで行います。

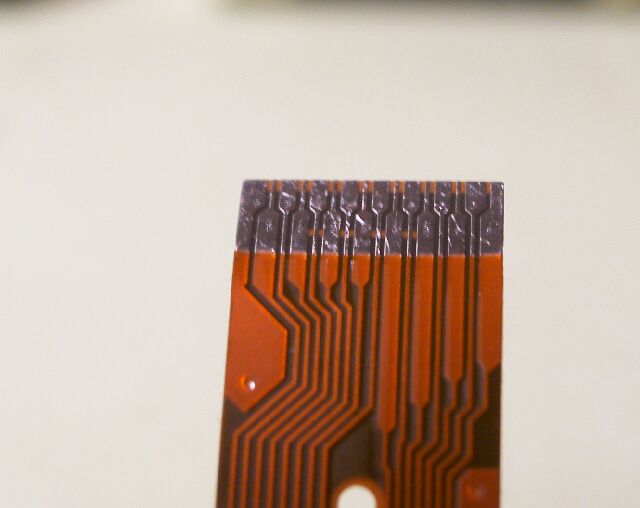

また、このコネクタに入るフレキシブル印刷線（フレキ）の接触部（下の写真）に皮膜がある場合も接触不良を起こします。

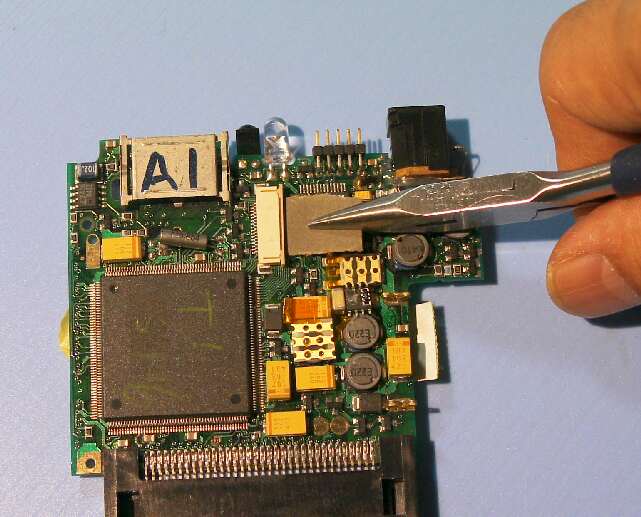

	この不具合は、意外に多くあります。分解前は正常だったものが、組立後に不良になることもあります。いずれもコネクタに生じた酸化物によります。これを簡単に取り除く方法として、コネクタの横幅に切った紙ヤスリ（粗さ1000番程度）をコネクタに挿入し、通常通りロックさせます。ヤスリ面を下（基板側）に向けて挿入します。

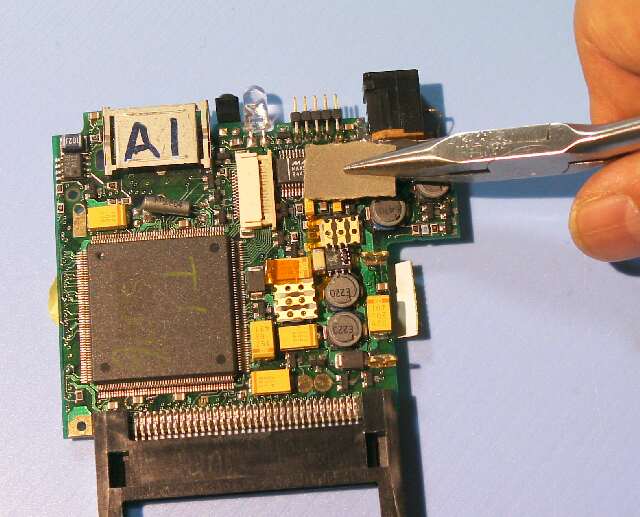

	次に、プライヤでヤスリをつかんで、そのまま引き抜きます。これで、コネクタの金属接点が適度に磨かれ酸化物は取り除かれます。

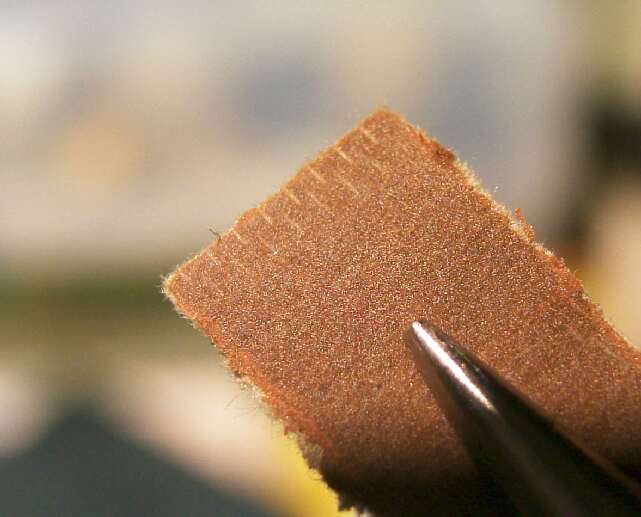

	これは、引き抜いた紙やすり（サンドペーパー）ですが、コネクタの金属が磨かれた跡が残っています。（追加2007.01.26）
