２００ＬＸ故障例　低コントラスト：原因は電圧制御用ＩＣの不良 [LX-Restore Station]

ｈｐ２００LX　コントラストが低く、表示がほとんど見えない

　コントラストを最高にしても、表示が見えない例です。
　

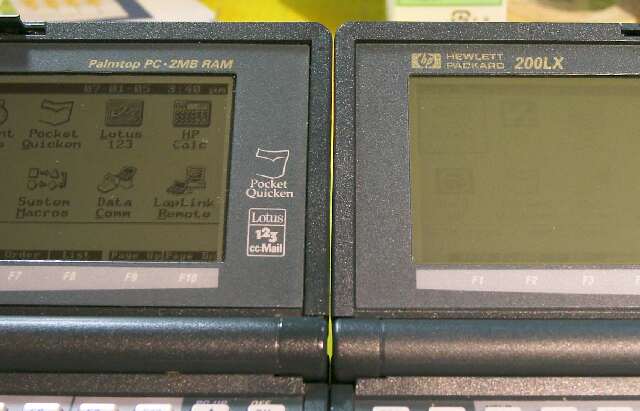

	液晶の濃淡調整（コントラスト）を最高にしても表示がほとんど見えません。（写真の右側が不良機）この状態は（表示が非常に薄い例）と同じなので、同様の不具合を疑いました。

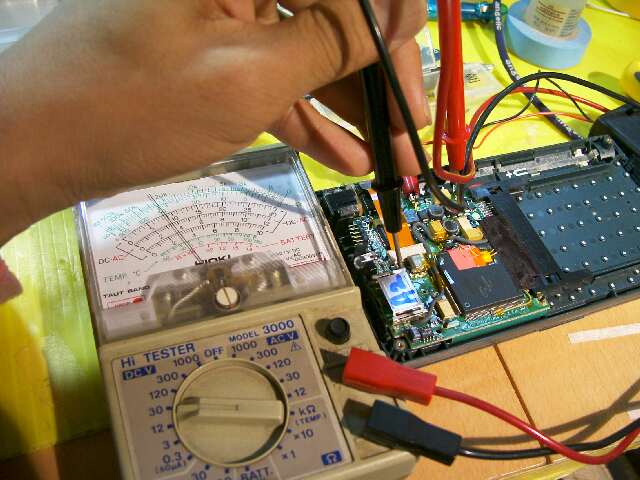

	液晶への制御電圧を測定すると、やはり低い状態です。（正常値 19［Ｖ]程度のところが 9［Ｖ］しかありません。おもしろいことにテスタで導通を調べていたところ、正常になりました。（表示が非常に薄い例）と同様です。テスタからの測定電圧（ 3[V]）が、ICにかかり、回路に影響するようです。今回もこれで直ったものとして組立て、少し作動確認し、OFFにして5分後に電源を入れたところ、不具合が再発しました。

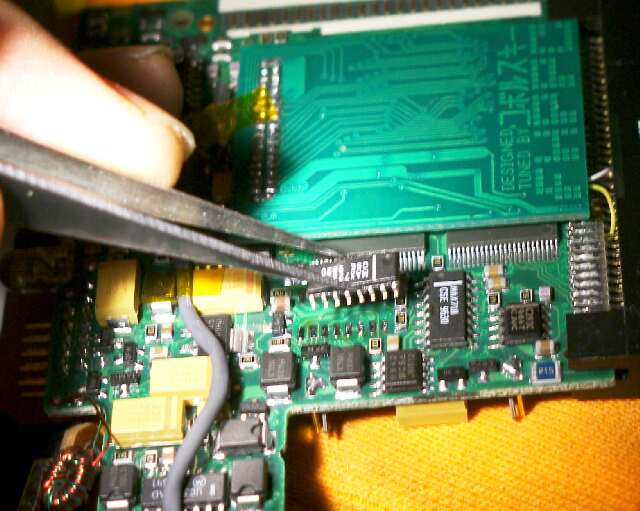

	今回は不具合が予想されるＩＣ（MAX722）を交換してみました。そうすると表示は全く正常になり、その後の動作確認でも不具合は再発しませんでした。（2007.01.05）
