ｈｐ200LX 液晶ラッチの他の修理法
　( Repair of broken display latch. (other method)))

　液晶のラッチ部は、使用しているうちに必ず壊れます。

　これは、ラッチ部のスプリング機能が、プラスティックの捻（ねじ）りによる構造を採用しているためです。
　このため、経年劣化、疲労劣化等により、ねじり応力が集中する部分から折れることになります。
　
　修理法は、様々考えられますが、ここに紹介する修理法は、当所における最終方法になるのではないかと思っております。
　
　その理由は、（１）構造的に自然（無理がない）なので、耐久性がある。
　（２）液晶部の筐体に隙間ができた場合でも、脚部分で保持されるため、抜け出しにくい。　
　ということにあります。　（2008.04.04）
　

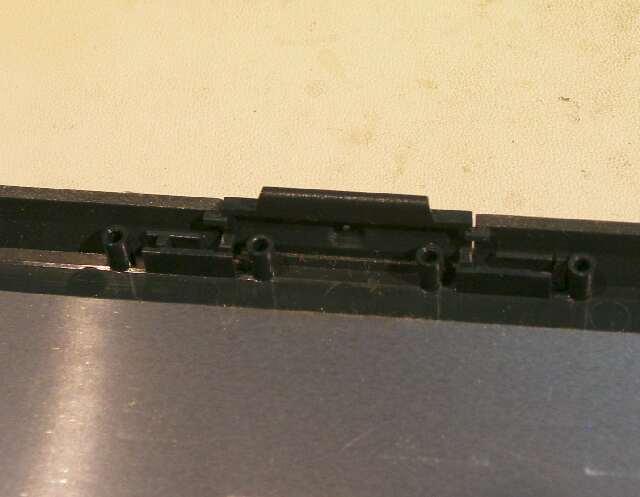

	この写真は、少し見づらいですが、液晶部の筐体から、液晶（display）本体を取り除き、ラッチ（latch）部を見ているところです。

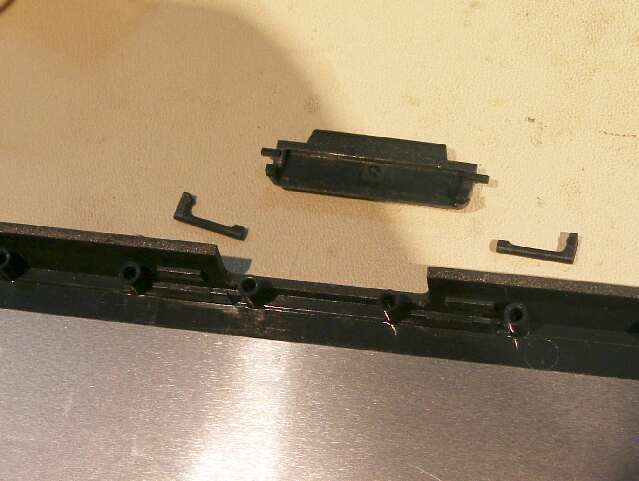

	これを取り出すと、中央のラッチ部本体と、割れて分離した左右の脚部が現れます。　脚部は、通常、ラッチ部を上方へ固定ように位置させています。　ここで、ラッチ部は本体下部に嵌（はま）り込む際に、上方から押され、脚部を軸にして回動（かいどう）します。　　ところが、脚部の両端部は、くさび状にはめ込まれているため、軸方向にねじられることになります。　このねじれが、スプリング（spring）力となっています。

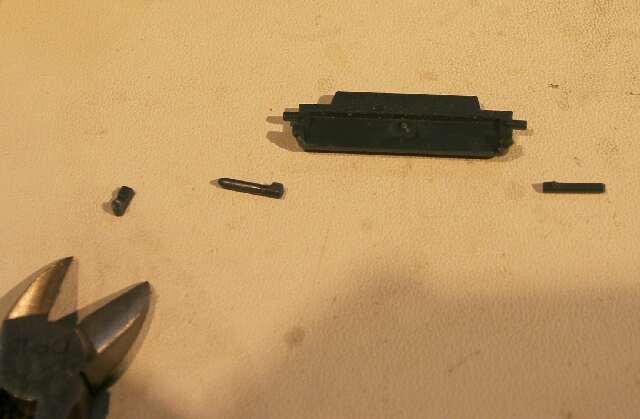

	さて、補修に入ります。　まず、脚部の両端部のくさび状部分を切除します。

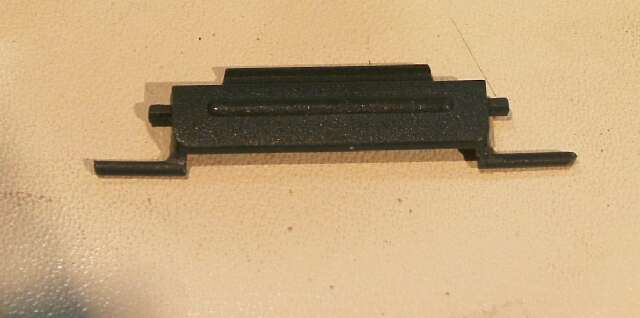

	つぎに、脚部と、ラッチ本体とを接着します。　（接着剤はアクリルサンデー（商標）使用。）

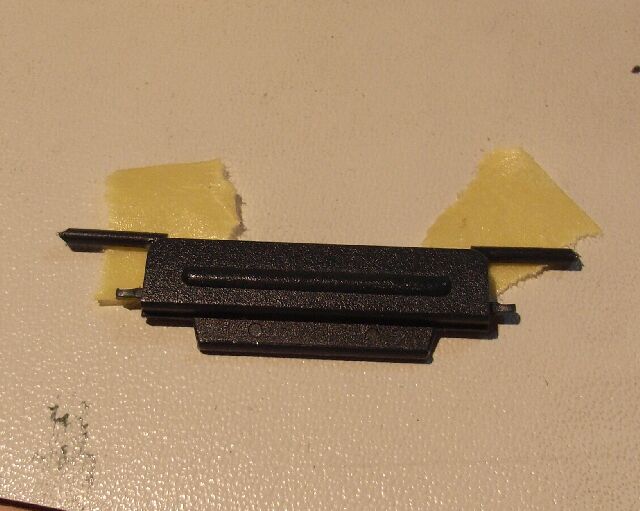

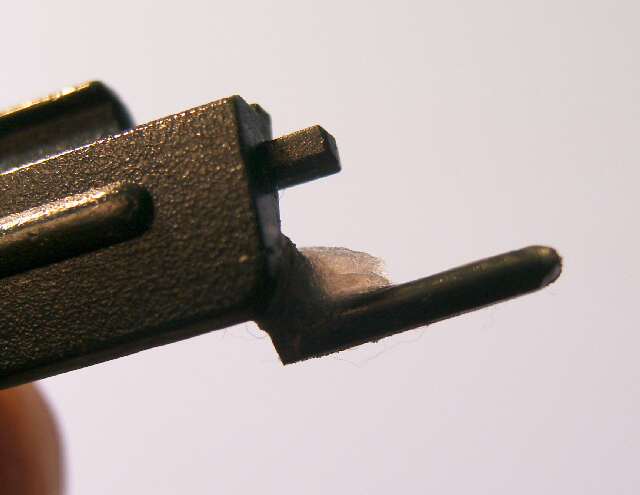

	脚部は、接着しただけでは、強度が無いので、かすがいを掛けるように、プラリペア（登録商標）を盛っておきます。　ラッチ裏面にテープ（tape）を貼ってマスキング（masking）とします。　手前方向は、プラリペアが若干盛り上がっても問題ありません。

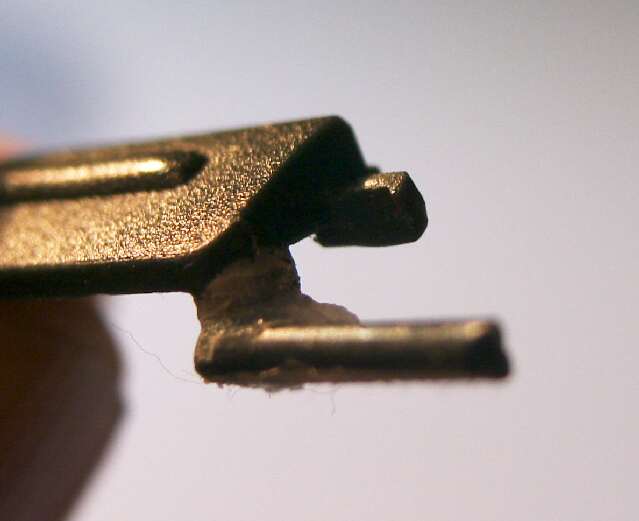

	その後、突起部を少しつぶしておきます。　（ラッチ部が必要以上に噛み込まないようにする処置です。）

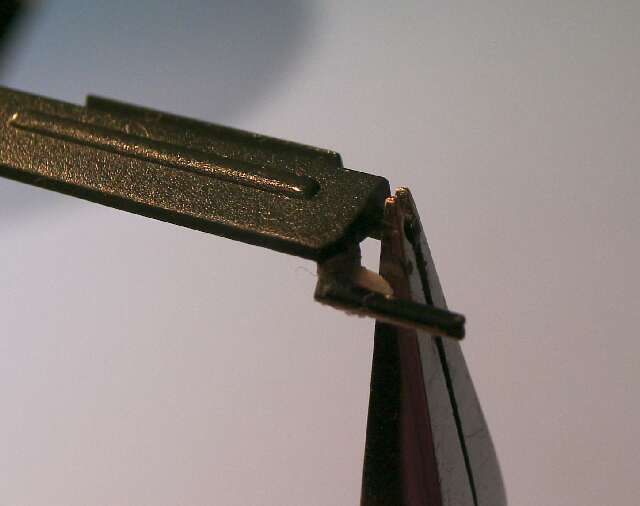

	この写真が、挿入前の完成状態です。　（もう少しプラリペア（登録商標）を盛っても良いです。）

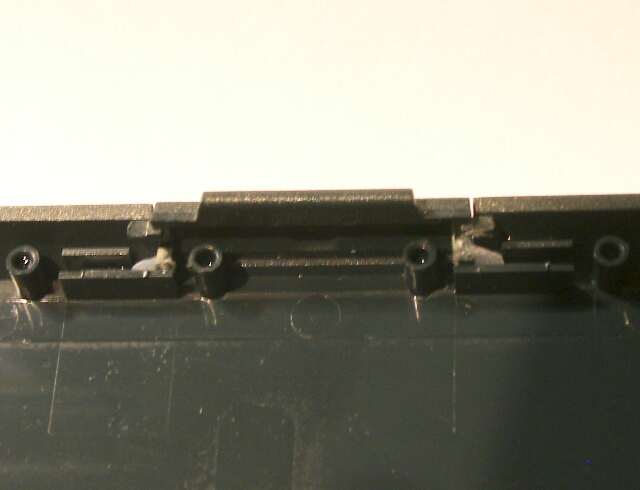

	これが、ラッチを挿入したところです。　　その後、液晶筐体を組み立ててから、ラッチ部にプラスティック片を挿入し、戻しスプリングの役割をさせて完成です。
