hp200LX 故障例 :　基板側液晶コネクタの不良（余分な半田）
(hp200LX trouble: Loose contact by unnecessary solder to connector of display part.)

　液晶の表示不良です。　
　時々表示が乱れる典型的な液晶フレキ接触不良による症状です。
　　一番多いのは、液晶側の接触不良です。　時々にフレキの断線があり、
　　まれに、基板側のコネクタ不良があります。

　今回は、その希な基板側のコネクタ不良の例です。
　

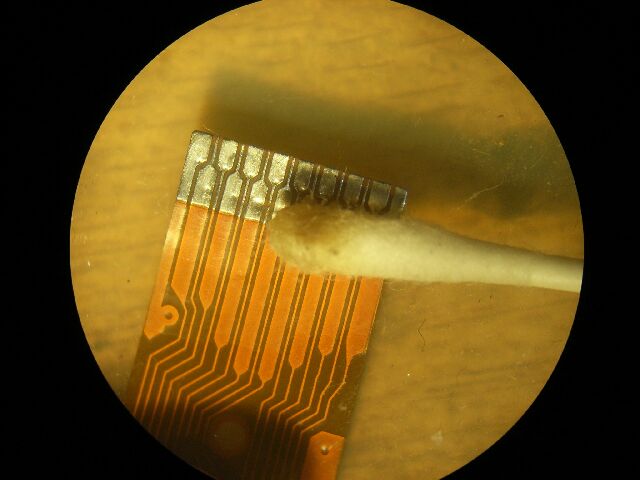

　一見すると不良には見えませんが、上の写真が不良状態です。

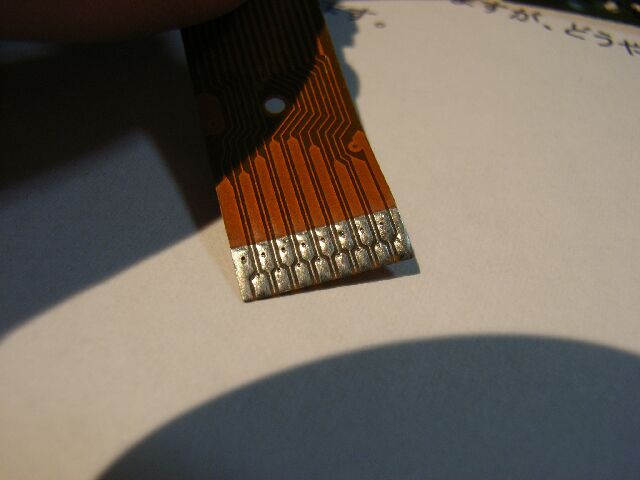

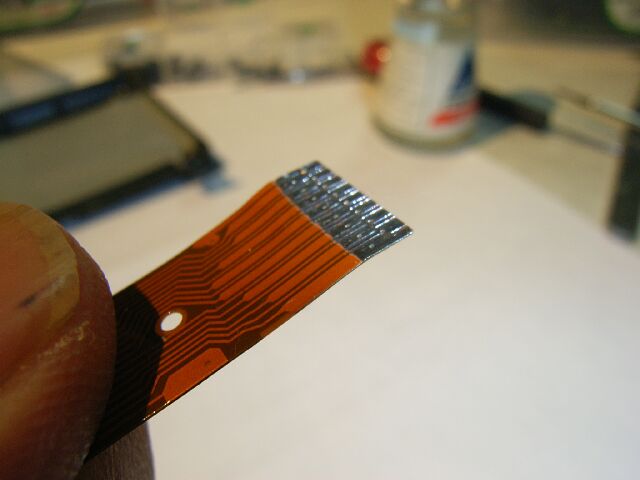

　銀色に見える端子部に半田と思われる金属が山のように膨（ふく）らんで盛られています。
　

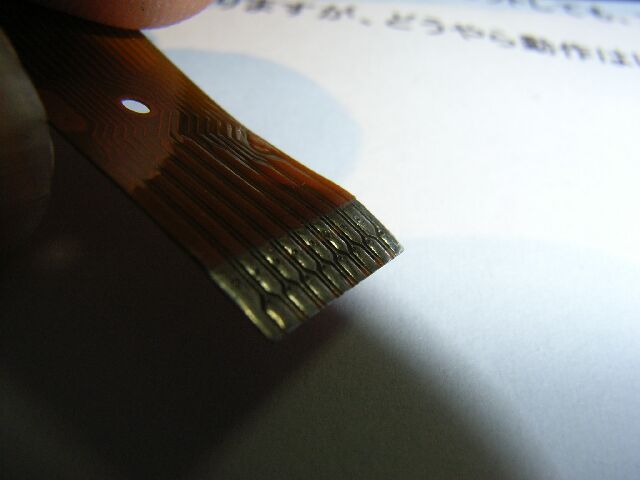

　これにより、コネクタのスプリングに押されているうちに窪みが生じました。

　半田には弾性が無いのでくぼんだ部分はそのまま残り、やがてさらに窪（くぼ）み、ついには接触圧が無くなり、電気的接触が途切れたものです。
　
　おそらく接触圧を高めようとして、盛られたものと思われます。

　それで、コネクタ部への装着は当初相当硬く、本来の挿入位置に無かったものと思われます。
　（最後までラッチしない状態でも、厚みがあったので、当初は十分接触していた。）

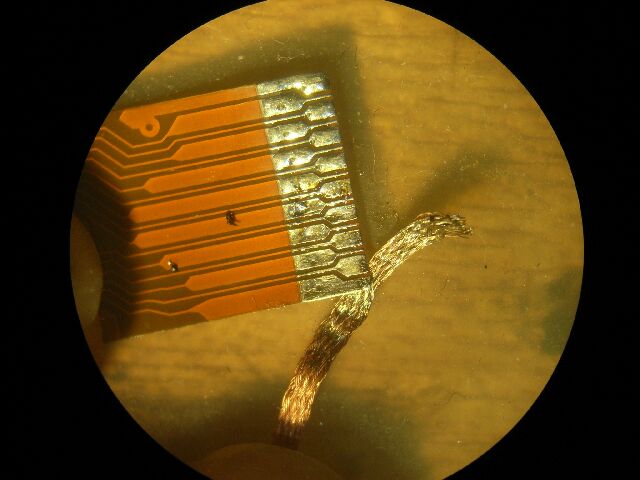

　補修のため、盛られた半田部に吸取線（すいとりせん）を当てると、相当な量の半田（はんだ）が除去できました。

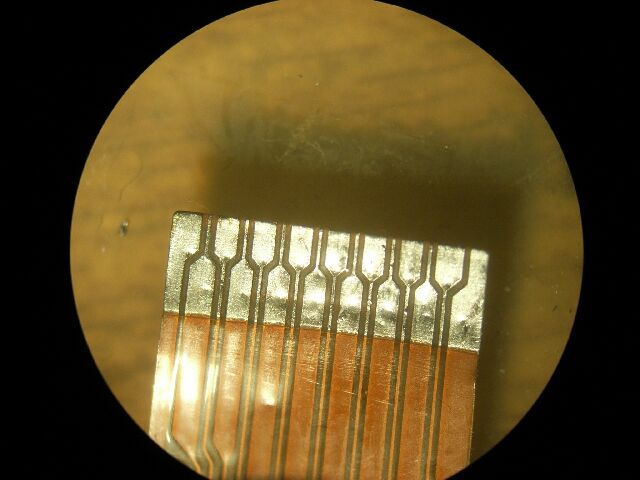

　このコネクタ部分は、本来は平らな状態になっています。

　こうすると、コネクタのラッチに押されたバネ状端子が金属に食い込んで、機械的、電気的に十分な接触を保持できます。

　（銀色の部分の成分（金属）は不明ですが、半田であっても薄く付着させる場合には問題が少ないです。）（コネクタ部のピンの弾性範囲内で押さえられるため）

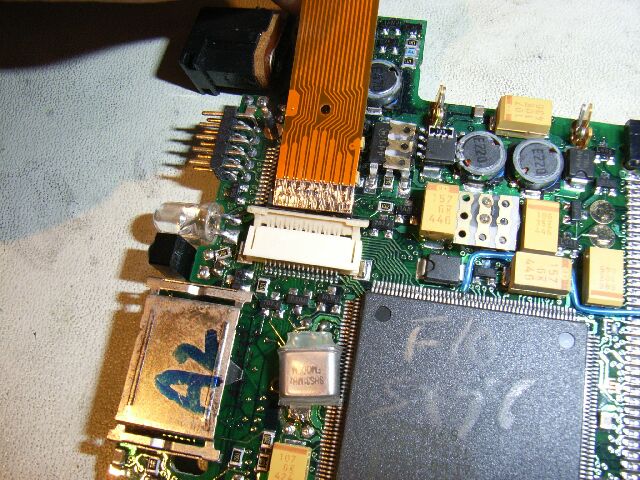

　これは、別の正常な200LXでのコネクタ端子部と、基板です。　（参考）

　（2009.04.10）
