200LXのＣＰＵはホーネット（Hornet）とも呼ばれ、8ビットコンピュータの80C186を核とする複合ＬＳＩです。
ピンは、208本ありますが、詳しいデータは見つかりません。
（ディスプレー制御部、電源制御部、キーボード制御部、クロック作成回路、メモリーI/O、ＧＰＩＯ、82C88、82C54、82C59などが入っています。

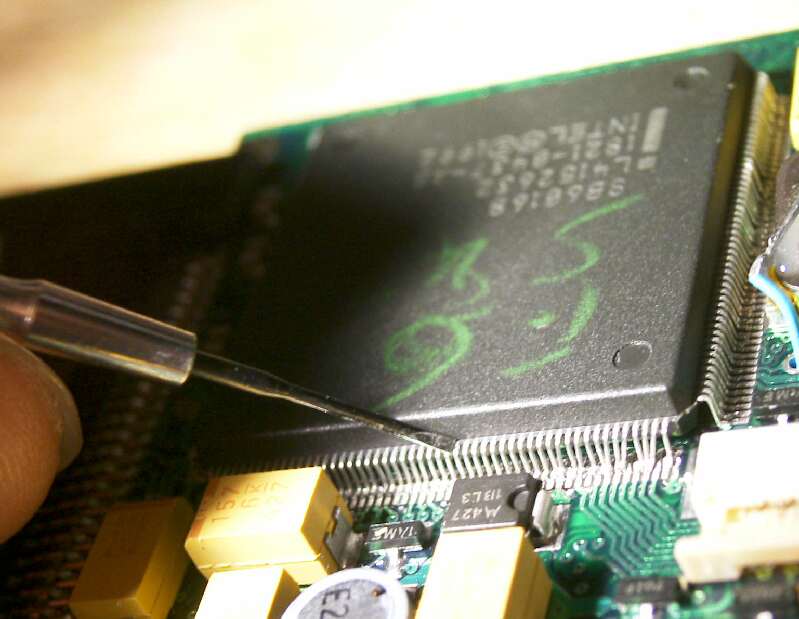

外す際には、写真の時計ドライバ一本で行いました。
無謀（壊しそうで）のように見えますが、顕微鏡で見ながら足（基板とのハンダ接合部）にドライバを軽く当てると、足が動くことが良くわかります。
つまり、少し堅め（かため）の粘土で基板に付いているような感じなのです。ハンダ（半田）が、長期間空気（酸素）に触れて変質したかのようです。 |
 |
慣れると、一本一秒（one leg per second）程度で取れます。
足（ピン）と足との隙間にドライバを差し込んで、ドライバを回す（ひねる）と、ピンがスーッと動いて取れます。

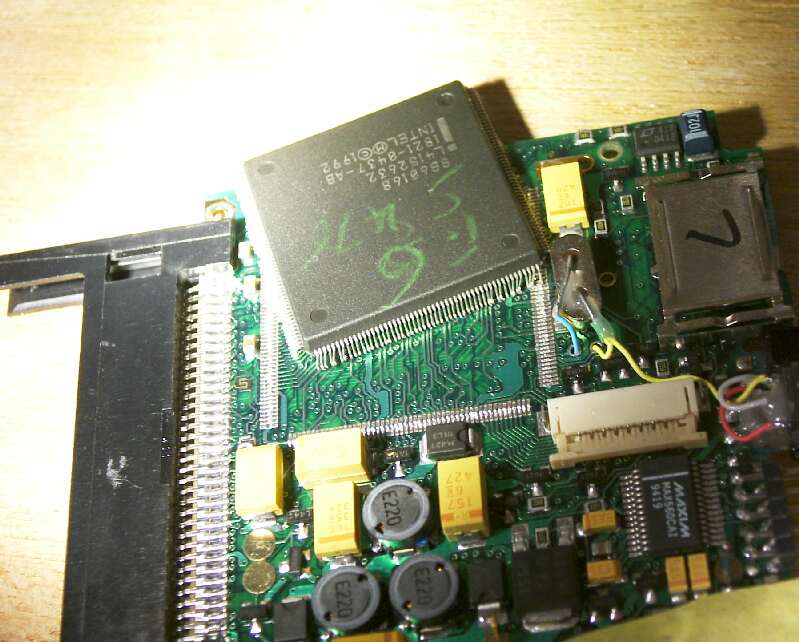

そうやって全部取ると、休憩です。
基板のスルーホールが（電極ランドの間違い2007.01.22）取れそうですが、一本も取れずにはずせました、
かえって、熱を与えて取ろうとすると、半田吸い取り線を動かすときに共ずれすることがあり（吸取線に基板のパターンが付く）、基板を痛めることがあります。
また、特殊はんだを盛って、融点を下げることで外す方法がありますが、
この場合、ピンが多いので、全体（四方）をあたためることが難しく、相当な量を盛らなければなりません。
そうすると、付近に流れたハンダの処置に難儀します。
（ディスプレー用のＬＳＩを外す際には、特殊ハンダを使っています。） |
 |

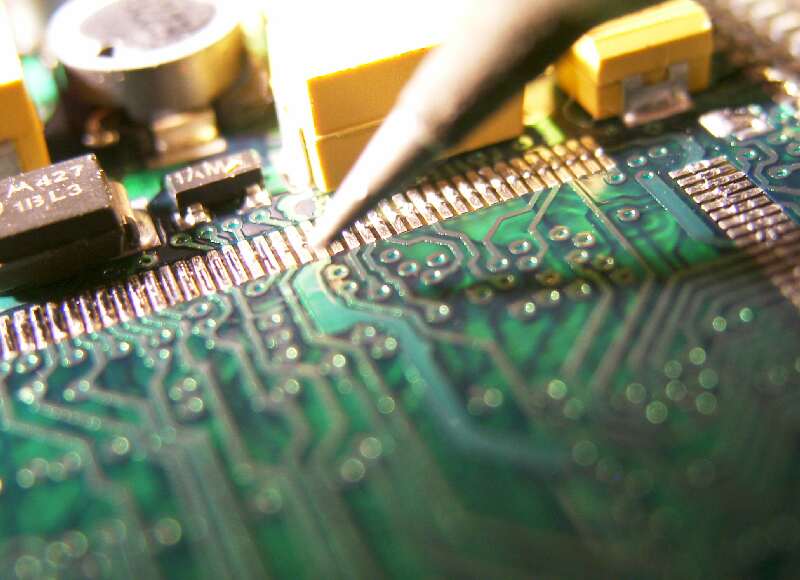

ＣＰＵを外したあとには、ハンダの形跡が残っていますので、これをコテ先で軽くなぞると、綺麗になります。
取り付けに際しては、特に記すほどの注意点はありません。
取り付けるCPUの足を揃える（そろえる）下処理をしっかりしておくこと、方向を間違えないようにすること、静電気対策などは、あたりまえのことです。
ハンダの流し込みは、それなりのハンダ付け熟練度があればできます。
取り外す際に時計ドライバを使っていると、取り付け後の確認が容易です。
すなわち、新しいハンダが乗ると、CPUの足は取り外し時のように簡単には動きません。（ハンダの劣化が無いためと思われます。）
このため、取り外し時に加えた力を与えても、足が動かないことを確認すれば、しっかり基板に接続していると確信できます。
（2006.12.31）
|
|
|
|
|
