インダクタ容量[μH]
470(MID)、270(HI)、680(LOW) |
  |
|
|

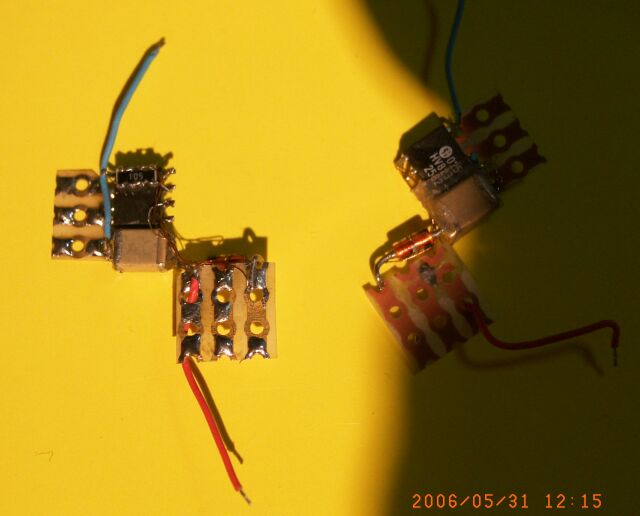

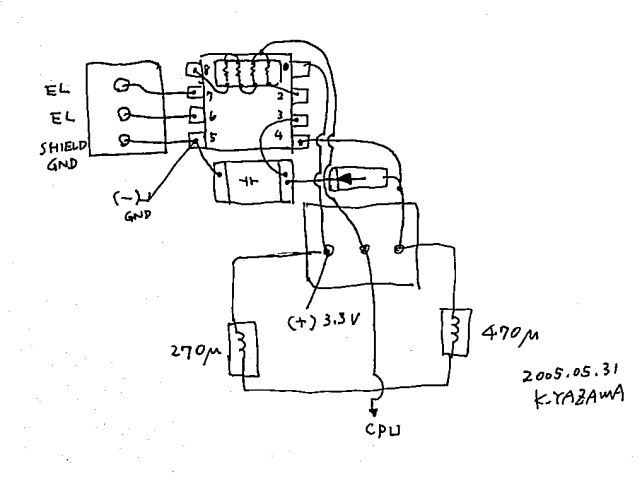

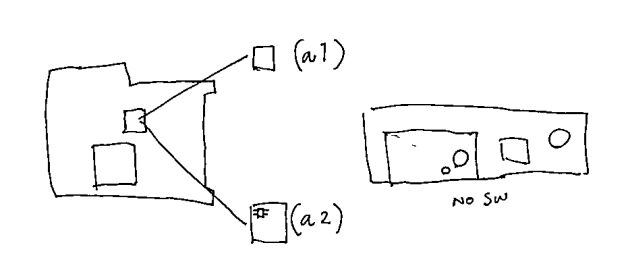

（a1）このインバーターは、ドライバによるON/OFF用です。
（Inverter ＩＣ HV823使用）
（表裏がわかるように、2個を裏表に配置して撮影） |
|
|
電源を取る位置は、3.3[V]であれば、どこでも良いのですが、
写真のように、マイナス（負極）（青線）は、左上のインダクタの一端子から、
またプラス（正極）（赤線）は、ダイオードの一端から取っています。
あらかじめ、テスタで電圧を確認しておきます。

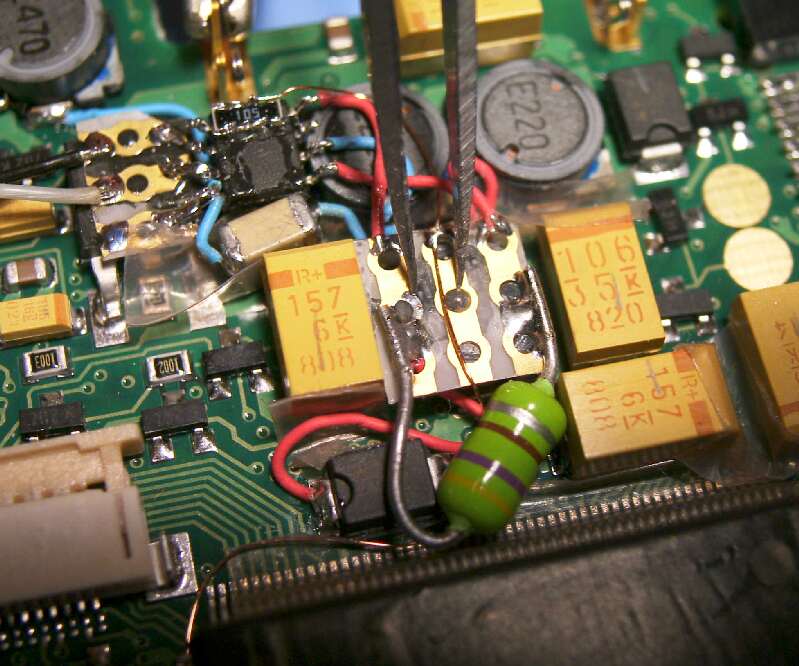

写真では、動作確認のために、ピンセットで端子をジャンプさせて（導通させて）、バックライトONの信号を(+)電源から仮に取っているところです。
ここで、一度点灯させると、ジャンプを外しても電源ＯＦＦにするまで消えません。（まだCPUには接続させていないので、オープン状態により不安定なため、ジャンプを解いてもＯＦＦの信号にならない） |
|
 |

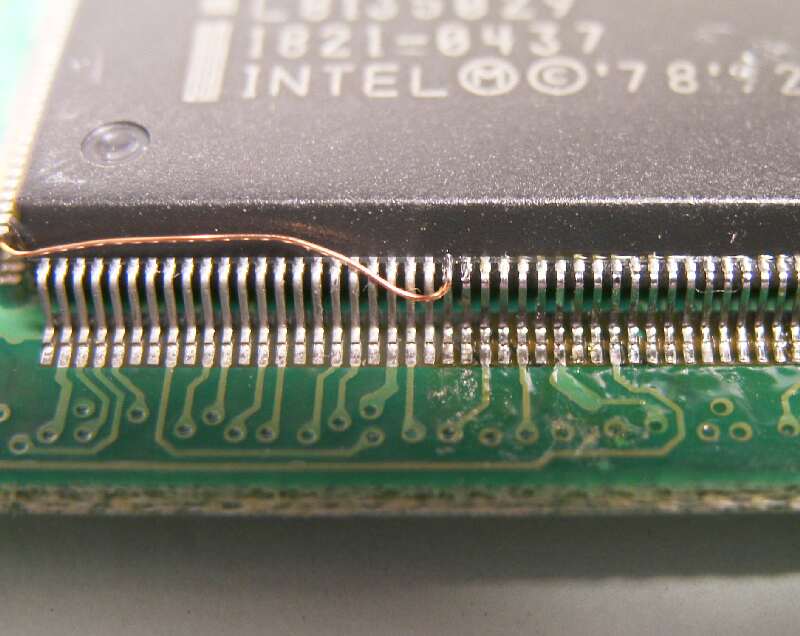

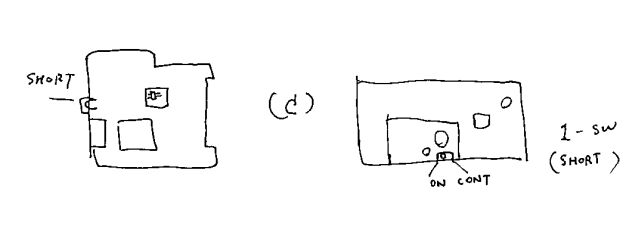

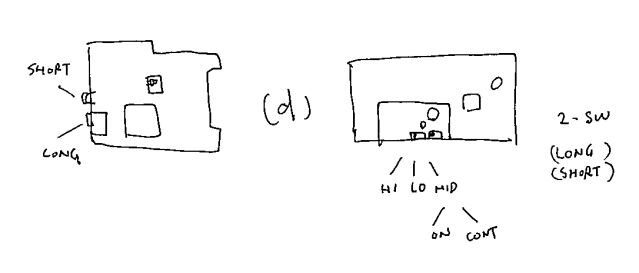

バックライトのＯＮ／ＯＦＦ制御を行うための、コントロール信号の結線は、写真の位置になります。
|
|
 |
  |
|

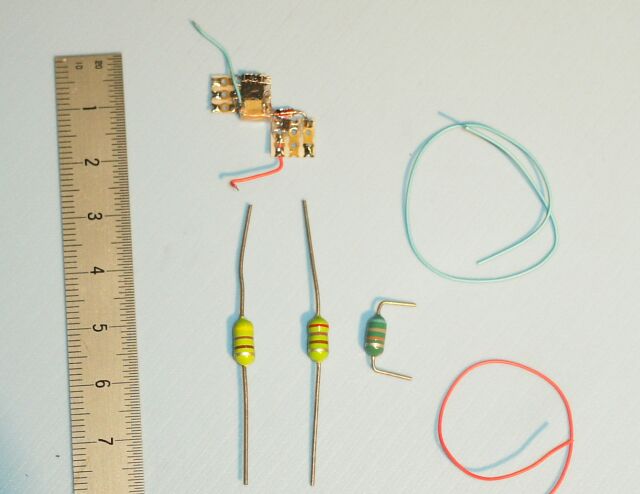

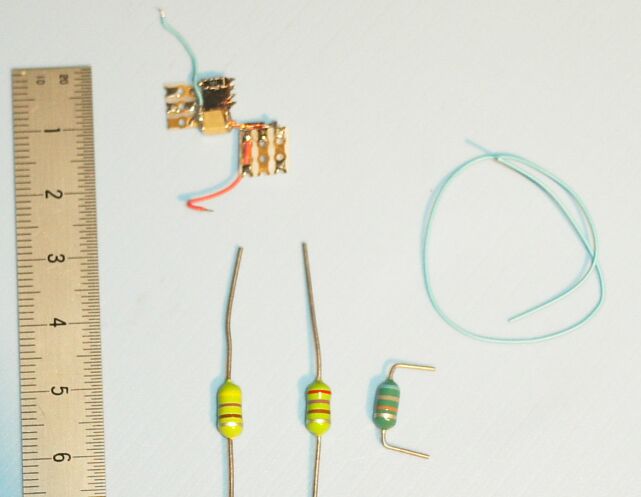

| （b1）頒布用セット |

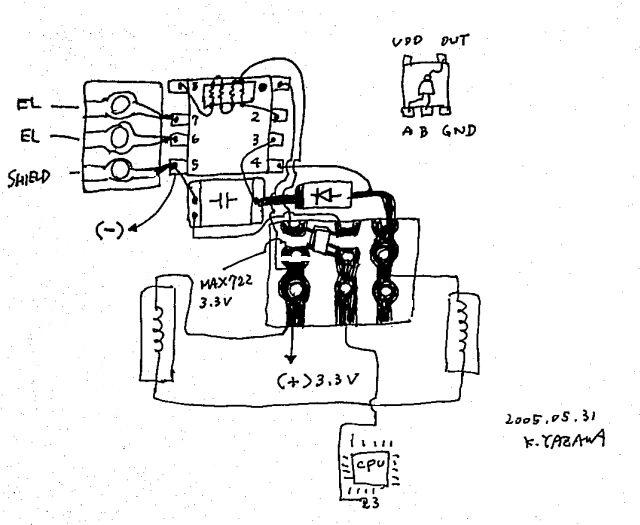

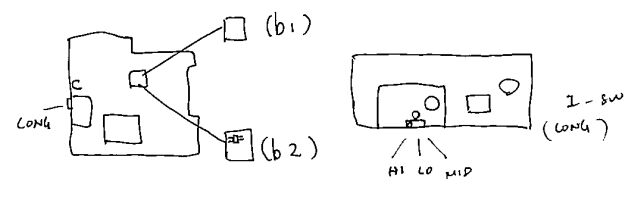

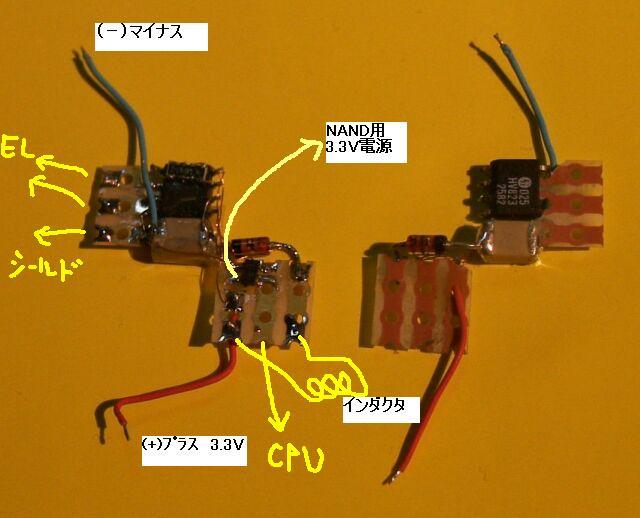

（b1）このインバーターは、ドライバ無しでの電源連動ON/OFF用です。
NANDゲートを追加したものです。
（表裏がわかるように、2個を裏表に配置して撮影）

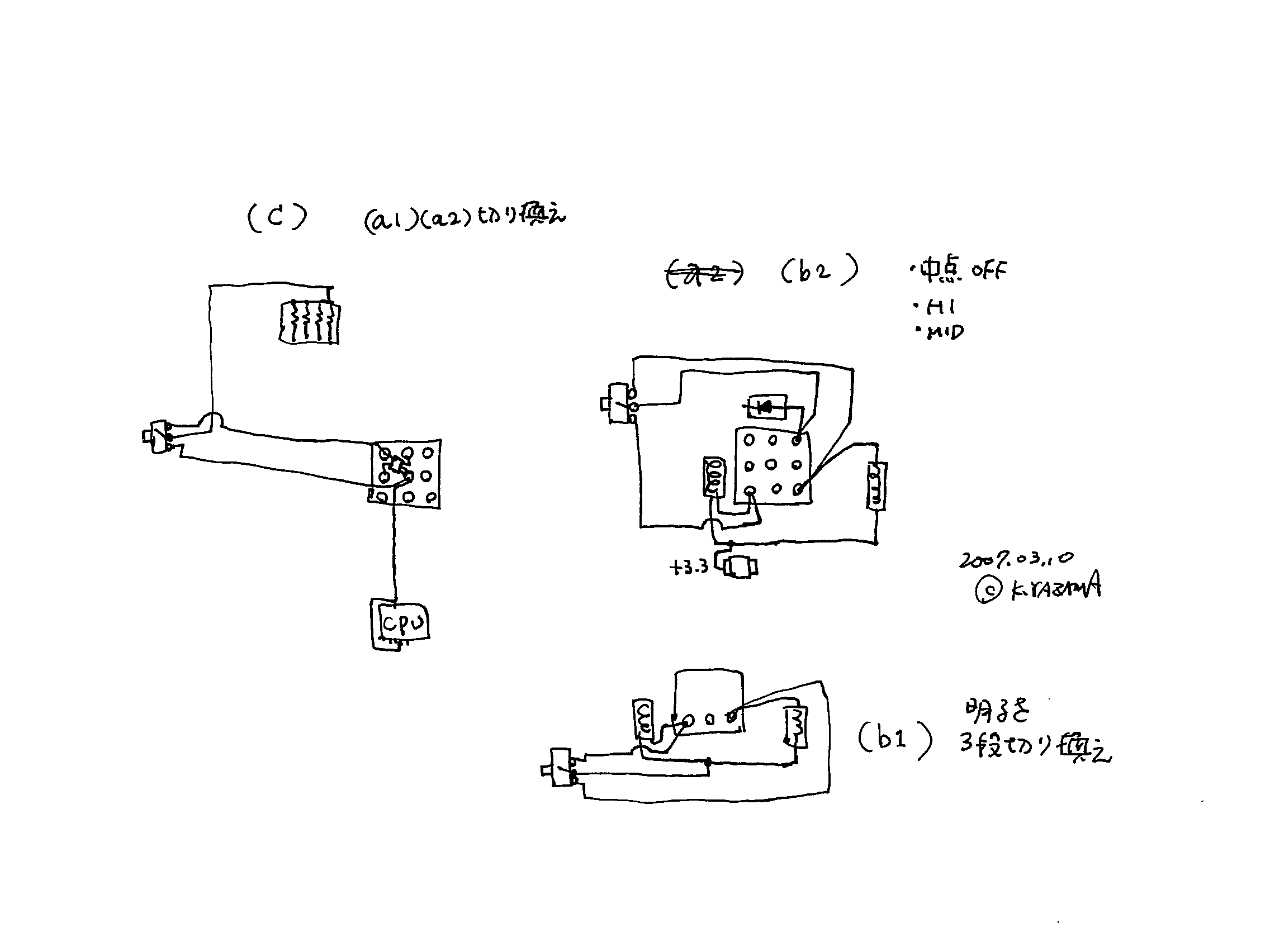

このゲートは、（a1）用を常時ONに設定すると（ジャンパーにより）、
電源をOFFにしてもバックライトが消灯しないための工夫です。
補足説明：インバーターの電源は、3.3V電源から供給しますが、
この電源はSW OFFでも供給されています。
PCMCIA用5Vから取れば、この問題（常時点灯）はありませんが、
点灯時にカードの抜差しをすると、200LXがハングする問題が生じました。
|
|
 |

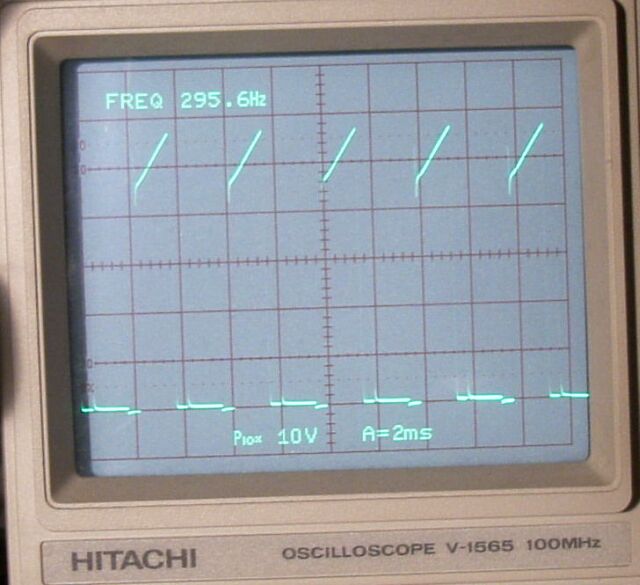

左の写真は上のインバーターで発光中の出力波形です。
周波数295Hz 電圧約60V
写真はELの一極と接地との間の波形ですので半波波形です。
ELには全波波形120V（P-P）が供給されています。
（2006.05.31） |
|
 |

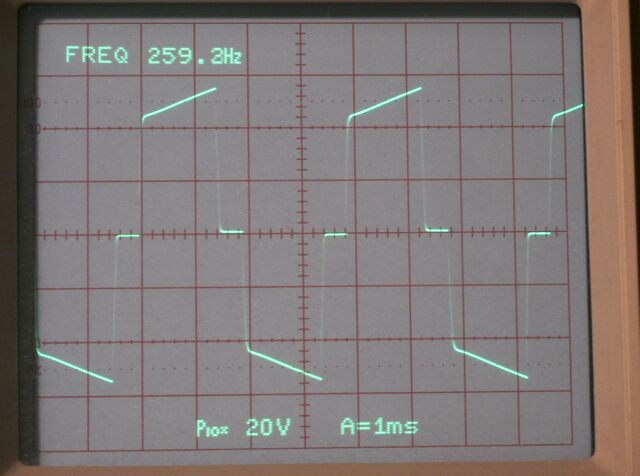

この写真は、別のインバーターでの全波波形です。
同じ部品を使っていますが、周波数が微妙に異なります。
明るさには差がありません。 |
|
