hp200LX修理：突然のリブート。原因は電池電極の半田不良による接触不良
　Sudden restart by battery feeder clip poor solder.

　　　
　使用中に再起動（リブート）が起こることがあります。
　この例の多くは電池電極クリップ部の外れです。
先回、クリップ部の腐食修理を説明しました。
　
　今回は、全く同様の症状、原因ですが、腐食は一切無かった事例です。
　

今回は、底蓋を開い（外し）た時点で、すぐに原因が解かりました。

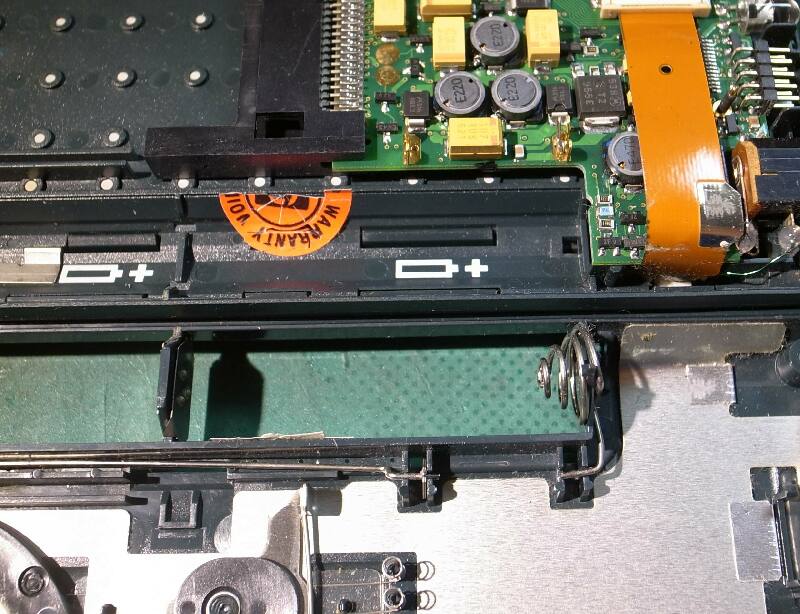

　左の写真を一見するだけで原因は明確です。
　（クリックで拡大させて確認してください。）

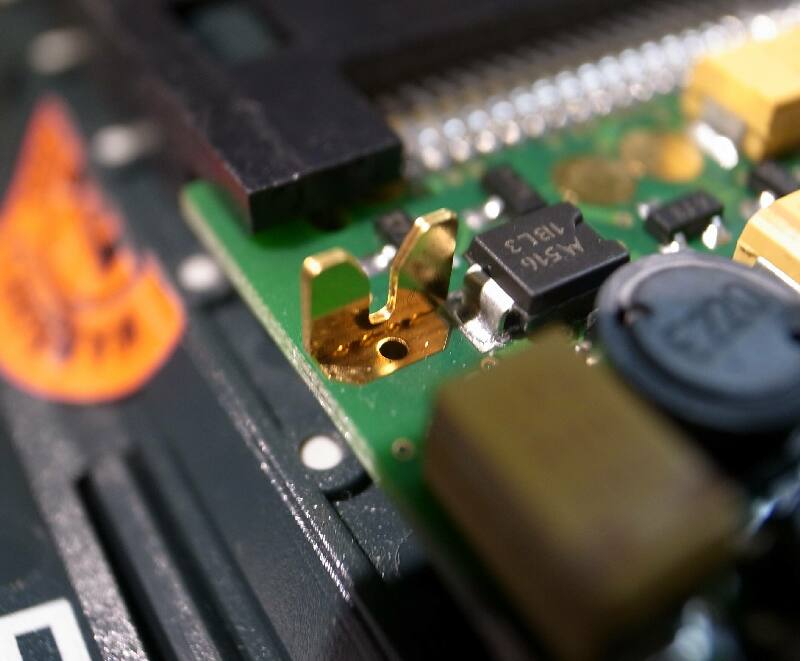

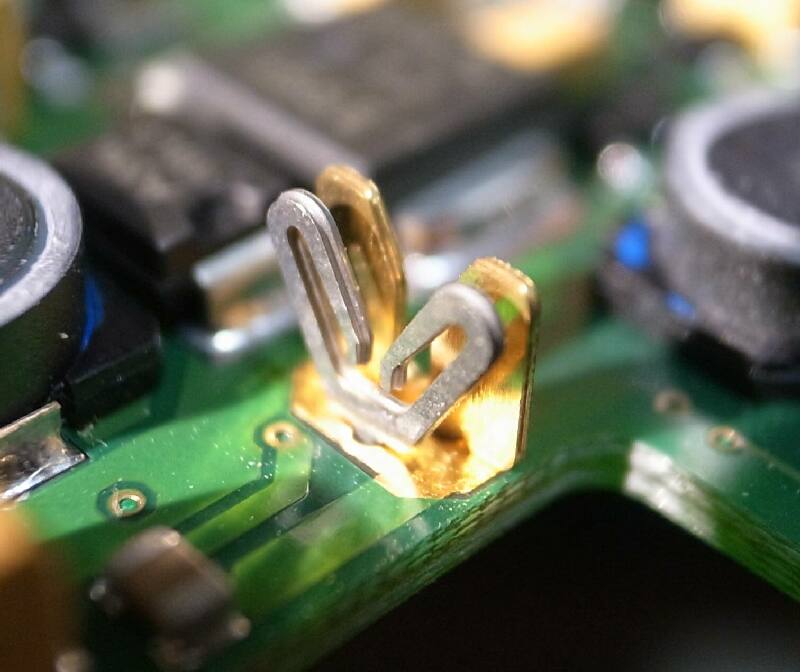

クリップスプリングが外れてきた	これが答えです。電池からの給電スプリングの端に、スプリングクリップ（電極把持部）が付着している。基板側には、外れた部分の穴が綺麗に開いています。	基板側には、クリップが外れた穴が残る

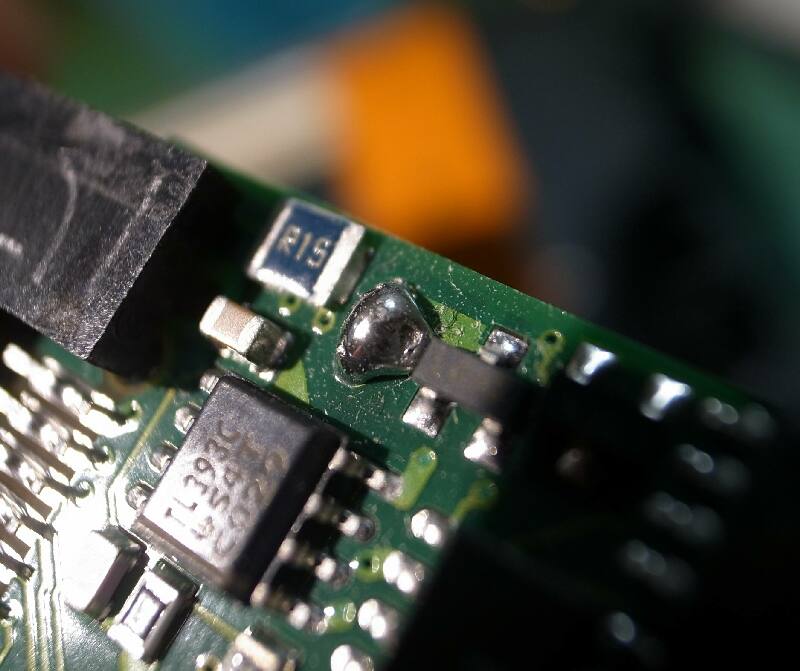

基板上クリップ部の反対側（裏面）	＋側電極部	クリップが、いくらしっかり挟んでいても、根元が外れていては電源を伝えられません。　すぐに接触不良となって再起動してしまいます。

　基板の反対側（裏面）を見ると、非常に綺麗です。
　この例では、最初の半田付けが甘かった（表面が十分に合金化していなかった。）ものと考えられます。
　この部分の半田付けは、単なる導電だけではなく、機械的な固着の機能をも要求される部分であるため、特に十分な半田付けが要求されます。
　十分（満足）な半田付けには、最適半田組成、前処理、熱処理、時間、量、後処理など複数の最適要素が満たされる必要があります。

　2012.04.14
　
