ｈｐ２００LX　外部電源が使えない (がいぶでんげん)

　最終点検で、外部電源が使えない症状が発生。
　特に修理の指摘は無かったのですが、このままでは返送できません。
　
　結局は挿入部の接触不良でした。

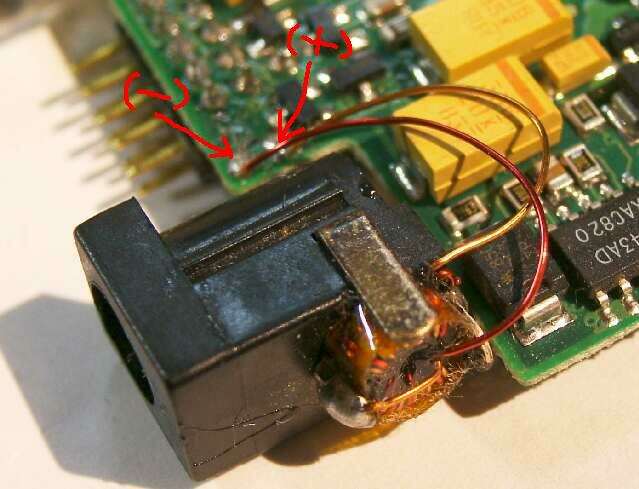

	当初は、良くあるリード線の断線を想定して早速分解。　しかし、断線は見られません。　ジャックの端子から基板への導通を測定してみましたが正常。　　外部電源を接続して、基板の接続部（＋）（－）で測定すると正常値12[V]のところが３[V]程度しかきていません。　これで不良は基板側ではなく、フィルターの不良かジャック部の接触不良ということになります。

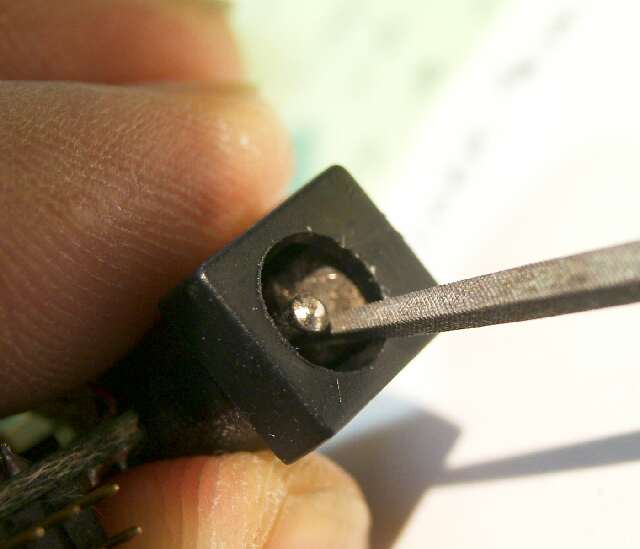

	ジャックを鉄ヤスリで磨いてみました。これで測定すると一瞬良好になりました。

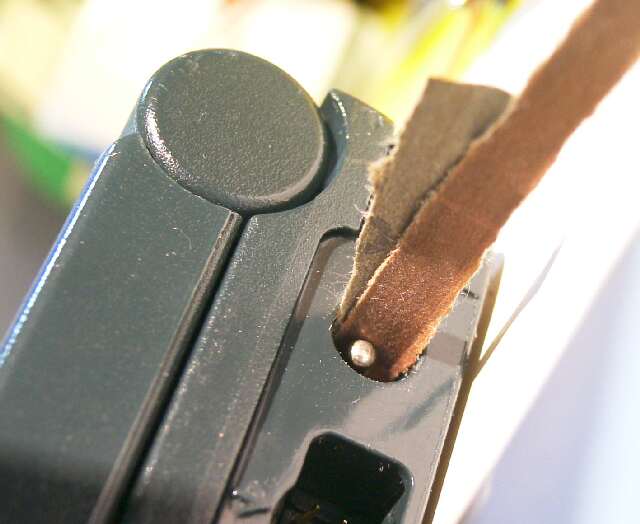

	そこで紙ヤスリで入念に磨きました。これで正常になりました。ただし、外部電源の差し込みプラグを動かす（回す）とときどき不良になります。これは正常な200LXでも見られる現象です。この部分は、銀メッキが施されていると思われます。このため酸化皮膜（絶縁体）を生じて接触不良を起こしやすいものと思われます。完全な修理とするには、金メッキ（鍍金）をする等の処置が必要です。（2007.01.06）

	短絡の例もあります。
