　今回は、メモリーカードを時々認識しない（読めない）という不具合例です。
　
　カードは抜き差しするので、最も疑わしい部分は、ソケット部です。
　ここに異物が挟まっていた例を経験しています。　例1　例2
　
　今回も、最初にPCMCIAカードコネクタを確認します。
　

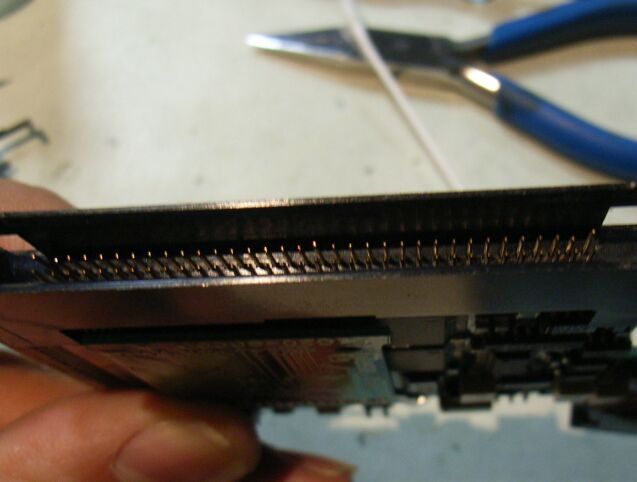

　ピンの状態を確認する。

　ピンが曲がっていて、完全に挿入ができない場合もありますが、今回は全く問題の無い状態であり汚れもありません。
　（ピン（pin contact）の汚れがあって認識しない場合には、アルコールなどを付けてメモリーカードを何度も出し入れすることで復活します。）
　

　半田不良

　次に、ピンと基板との接続を確認します。
　（一本ずつピンセットで力を加え、動かないことを確認します。　片面で34本、両面で68本）

　すると、写真での上から2番目の接続部が簡単に動きました。

　しっかり半田付けされているように見えるのですが、半田の割れがありました。
　この部分が接触不良を起こしていたということです。

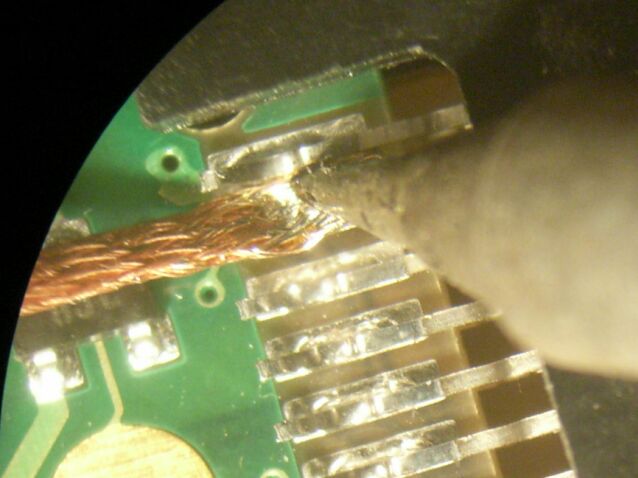

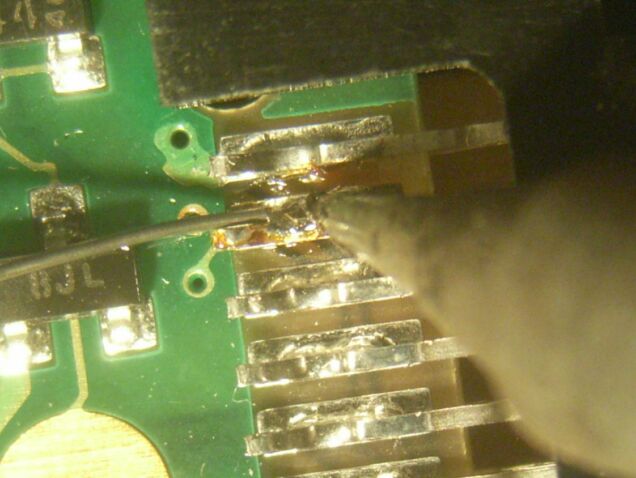

　古い半田を除去した後に再半田

　半田が割れているだけなので、修理は簡単です。
　ただし、割れの上をそのまま半田付けすると、酸化した古い半田によって強度等が落ちるので、一度古い半田は除去してから、新たに半田を盛ります。

　

　　真の原因かどうかの確認

　半田の不良があったからといって、これが原因かどうかを確認していませんでした。
　

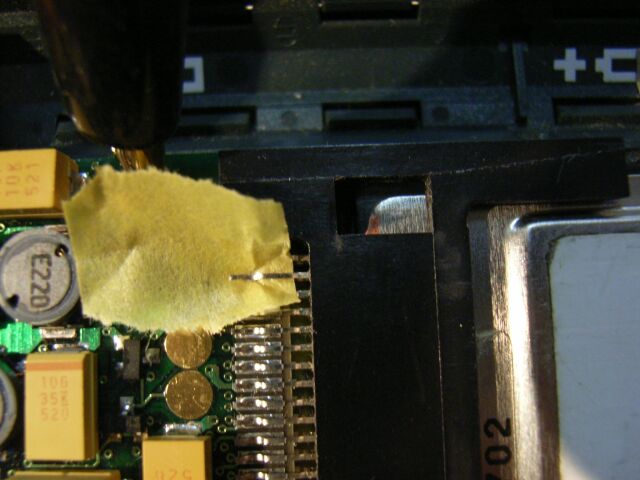

　そこで別の基板の該当箇所を浮かせて、テープで絶縁してみました。

　カードが読めない。

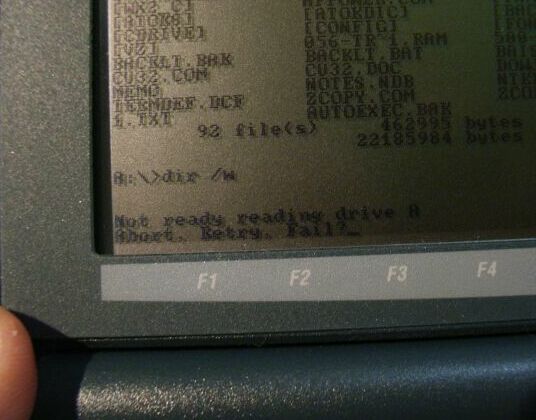

　　すると、直前まで認識していたメモリーカード（A:ドライブ）が、「Not ready reading drive A」と表示されました。
　つまり認識されなくなり、不具合が再現しました。

　　上から2番目のガタ（接触不良）が原因と特定しましたが、なぜこの1本だけが半田不良になったのかは不明です。
　ソケットのピンは、バネになっていて、非常に硬い金属でもありますので、表面からピンに強い力が加わって、やわらかい半田を簡単に外したのかもしれません。

　2010.02.21
　
