ｈｐ２００ｌｘ　(ヒンジの円周割れ)

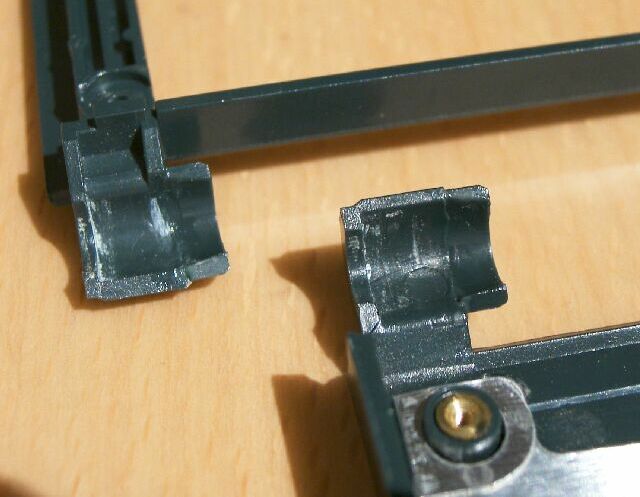

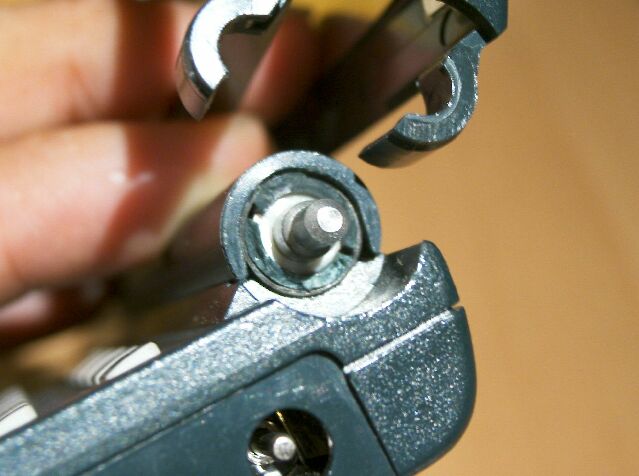

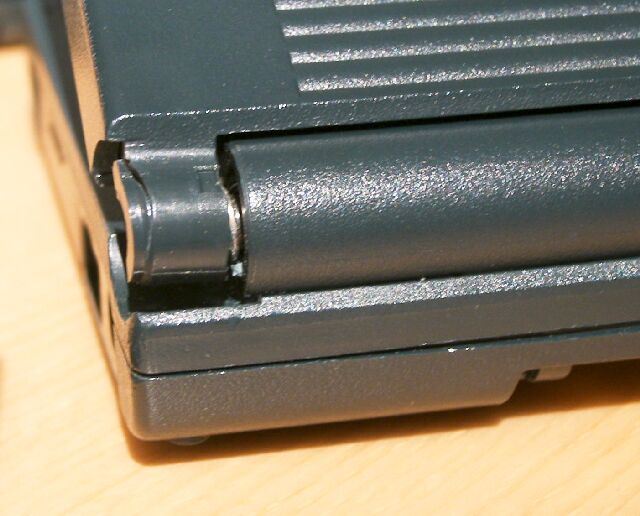

この例は、液晶を支えるヒンジ部が、内部で円周方向に割れてしまい外れてしまったものです。
このため、液晶を動かすときにギシギシと異音を生じ、ガクガクとした振動もありました。
また、液晶全体がゆがんでしまい、蓋のロックが硬くなっていました。　

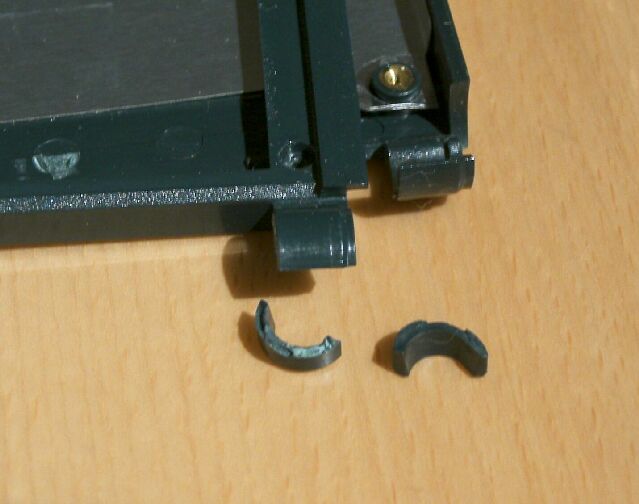

ヒンジキャップを取ったときに、割れた部分がわかりにくい位に綺麗に割れるのが特徴です。

修理写真：

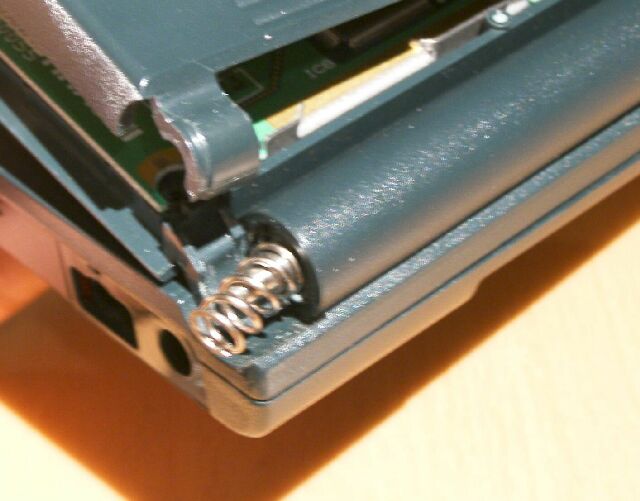

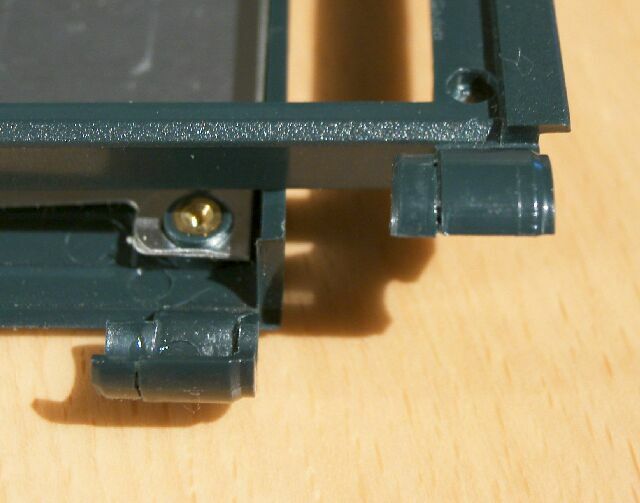

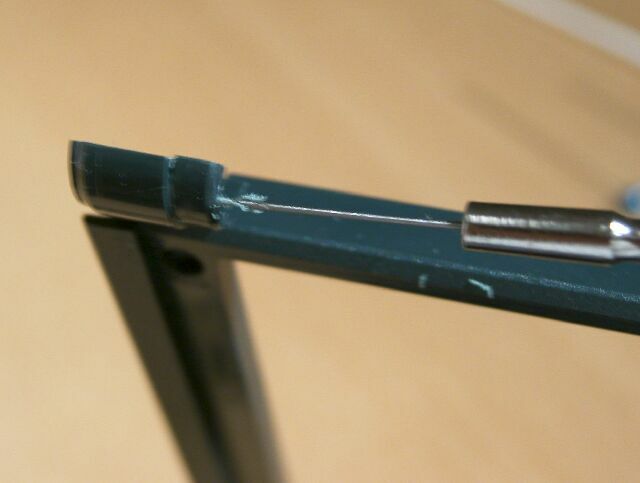

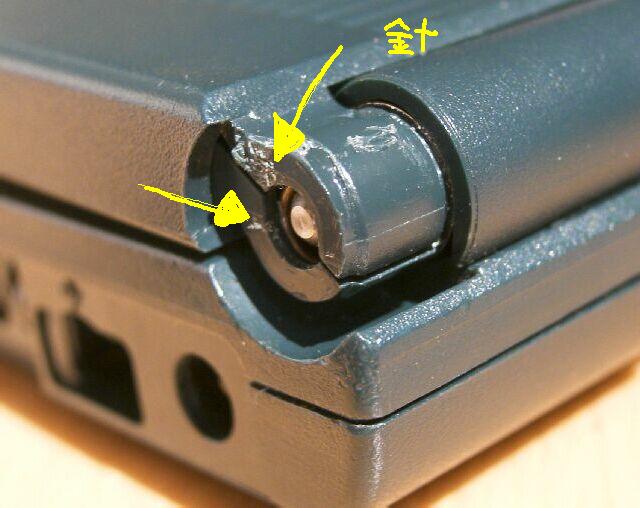

　割れた部分を接着剤（溶解性）で取り付けます。　これだけでは強度に不安がありますので、きわめて細いドリルで穴を開けて針を挿入。　これで接着部分に対する鉄筋の役割をさせます。　また内部のスプリングを少し縮めて、内部からの圧力を低下させます。
液晶保持力は、ヒンジ組立て調整の要領で調整します。

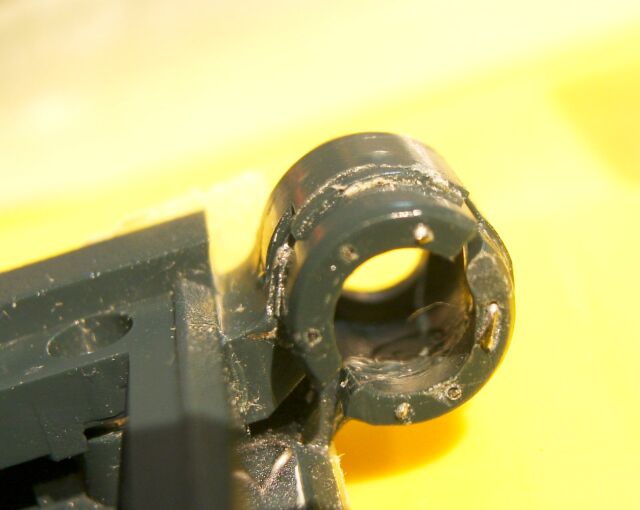

円周上に上下３本ずつ、計６本のピン（ピアノ線を入れる）（2006.02.25）
