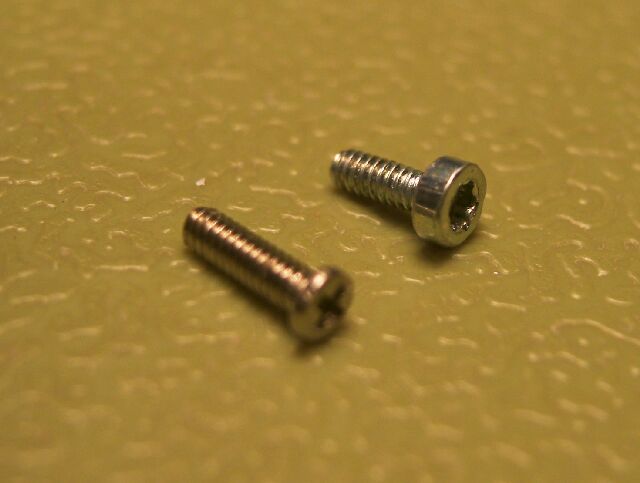

写真の右側が純正品、左が汎用市販品です。
なかなか同じサイズのものがありません。
秋葉原でみつけた汎用品（写真左）は長さがありすぎ、頭部の経が小さすぎるので、使用には不適当です。
純正のネジのサイズは1.6mm 0.4mmピッチと言われています。
長さは、ネジ部の実測で3.5mmあります。
■部品頒布■ |
 |

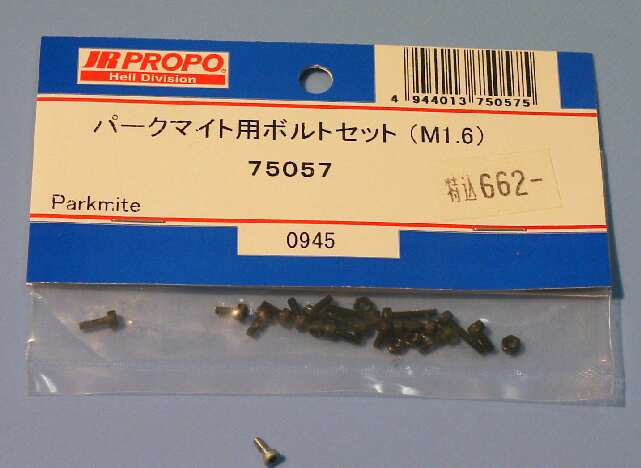

サイズが同じネジもありました。
パークマイト用ボルトセット(M1.6) 75057と記載されています。
模型店で見つけたものですが、使用できそうな長さのものは７本しか入っていません。
これで662円は少し高いです。
ですが、色が黒いほかは、頭部の形状も同じであり、強度的にも問題ないと思います。 |
 |

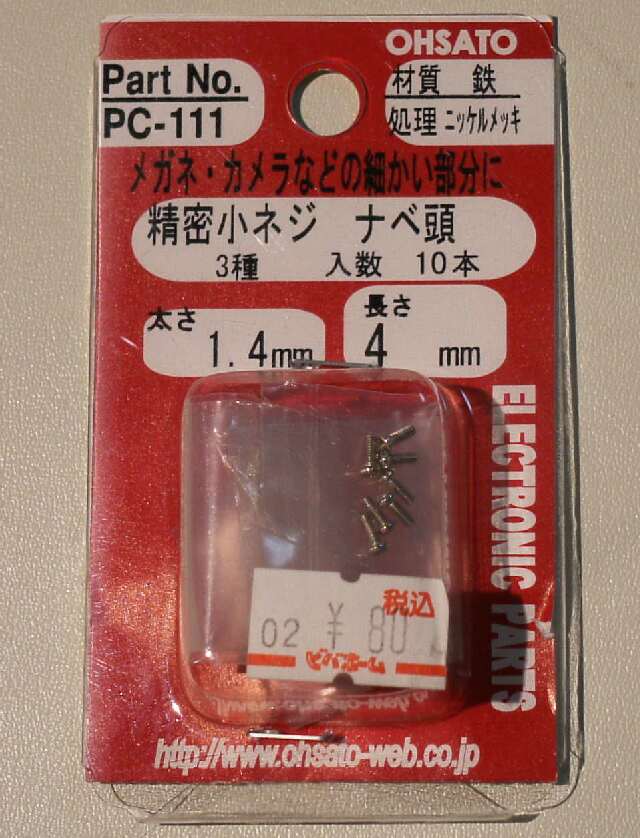

ほかにも使用できる、適当なネジをみつけました。
このネジはホームセンターで見つけたものですが、
太さ 1.4mm 長さ4mmと記載されています。

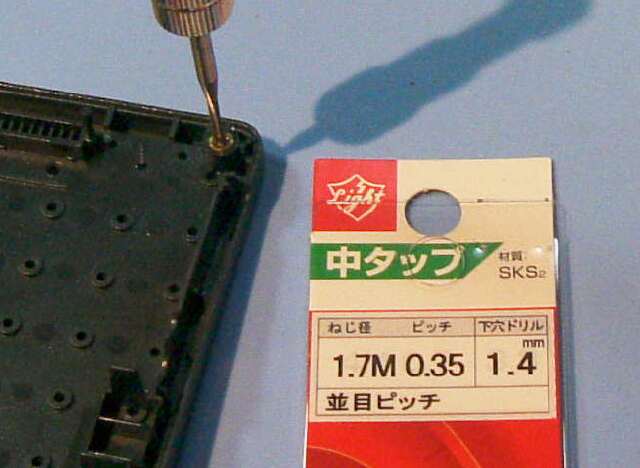

（1.7mmでは、途中で硬くなってしまい、締まりません。 しかし1.7mmのタップで軽く削ると、しっくりします。このネジ1.7mmを使ったほうが締結感は純正よりさらに良好です。
ネジは10本で80円ですので、安いでしょう。
但し頭部の径はほぼ同じ（訂正：少し小さい 2007.02.08）ものの、窪（くぼ）みはヘックスと呼ばれる６角状では無く、普通の＋（プラス）ねじです。
逆に、すべてをこのネジに交換すれば、以後分解の際にヘックスドライバが不要になります。
このネジは、（株）大里で一本から通販入手可能のようです。 |
| |
|
|
 |

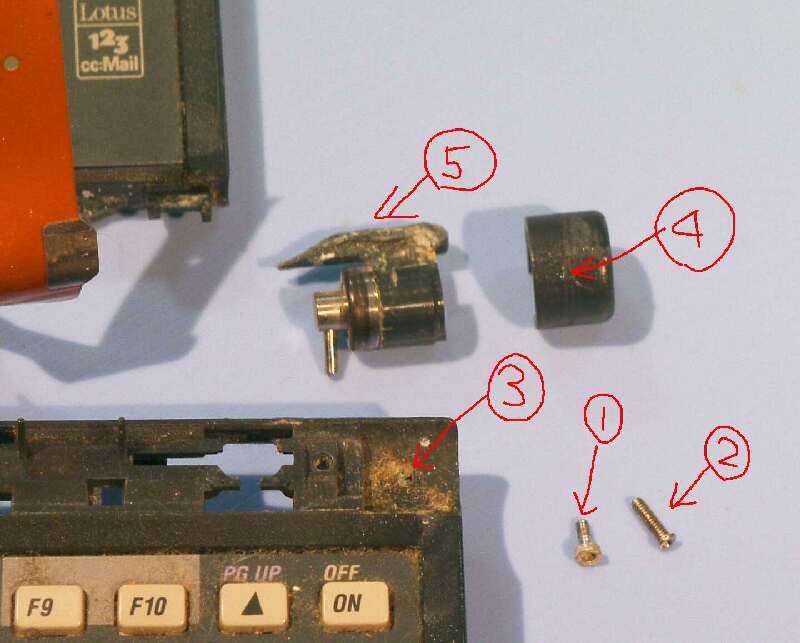

この例は、ヒンジの下（裏）の部分を留（と）めるネジ（１）に、長すぎるもの（２）を使用した際の不具合例です。
長いネジ（２）は、上蓋に付いたナットからはみ出し、本体にまで達し、穴（３）を開けて、さらに飛び出し、ヒンジキャップ（４）に達していました。
これにより、ヒンジキャップ（４）には回動方向に深い傷がついていました。
このことから、液晶を動かした際に、ヒンジ（５）に無理な力が加わっていたものと思われます。
（このヒンジ（５）は割れて分離したものです。 ただし分離の原因がすべてネジにあったとは言えません。
硬い動きのヒンジには、普通に分離が生じます）
|

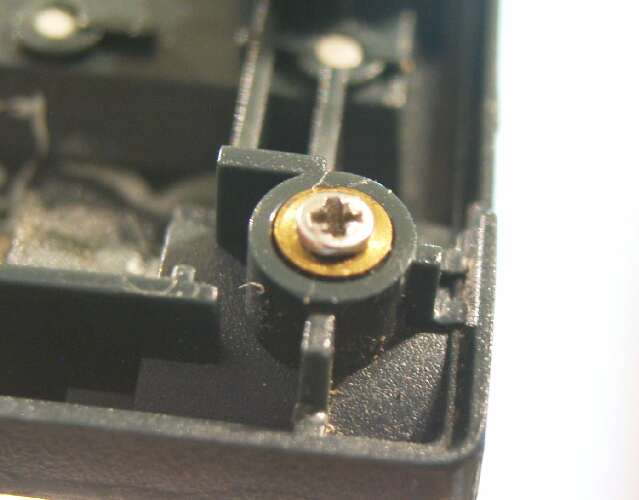

長すぎるネジ（２）の頭部側 |

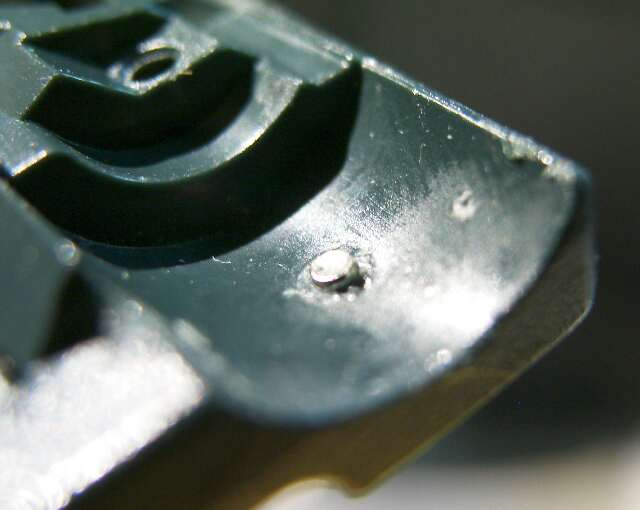

ネジ（２）の先端（３）が、筐体を突き抜いて出ている状態の再現
（2007.01.20） |
