ｈｐ200LX故障例　ONキーが作動しない。（オンにならない。）原因はキーボード導電線の高抵抗
( hp200LX trouble repair: [On] key was inoperative due to keyboard conductive pattern has high resistance.)

　この不具合例は、単に電源が入りにくくなり、ついにはONキーが全く反応しなくなったものです。
　原因は、キーボード内の印刷配線不良です。
　不思議なことに、ＯＮキーのライン（配線）だけが複数の箇所でオープン（断線）または高抵抗を示していました。
　修理では、断線部分を細線でジャンプ（迂回）し、高抵抗部分を導電塗料で塗り直しました。
　基本的にテスタで導通状態（不具合状況）を確認できるので、修理は難しくありません。
　ただし、キーパッド押圧（おうあつ）部分は、導電塗料の剥がれ、短絡が無いよう注意が必要です。

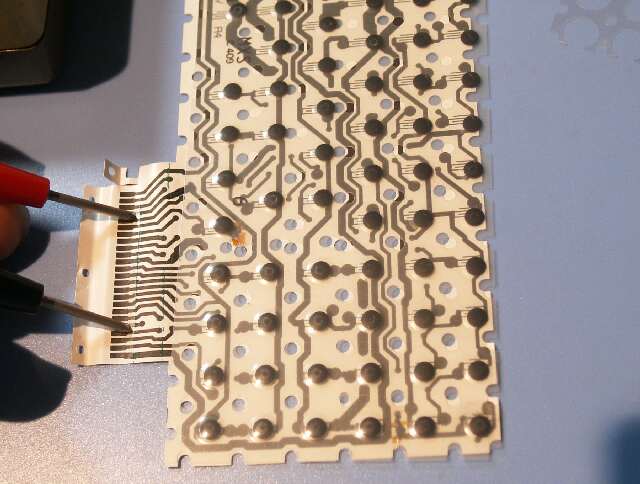

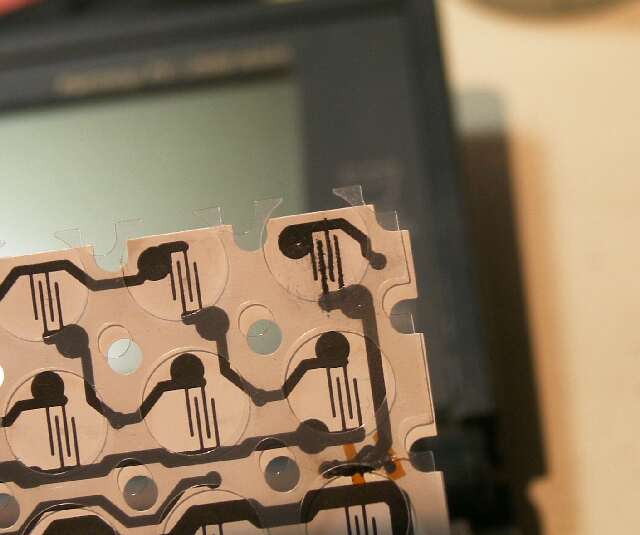

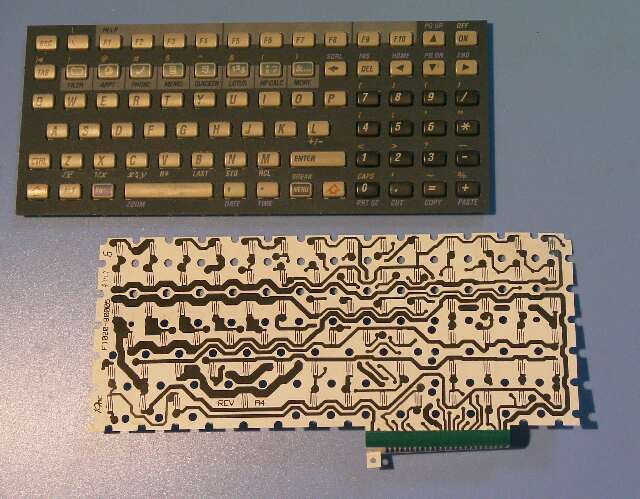

	まず、キーボードを分解し、導電パターンシートを取り出します。（写真内下）次に、ONキー（右上端部）のパターンから、下部のコネクタ部までの導通を確認します。正常であれば、数１０KΩ（キロオーム）です。パターンを追ってっゆくには、キーボード内部（裏面）の配線を知る必要があります。

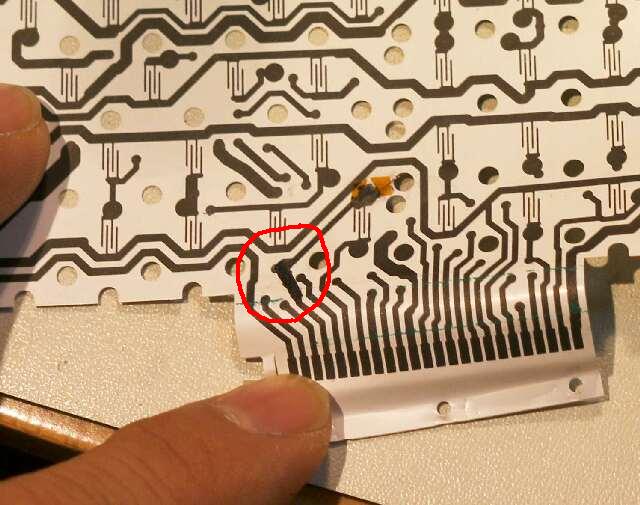

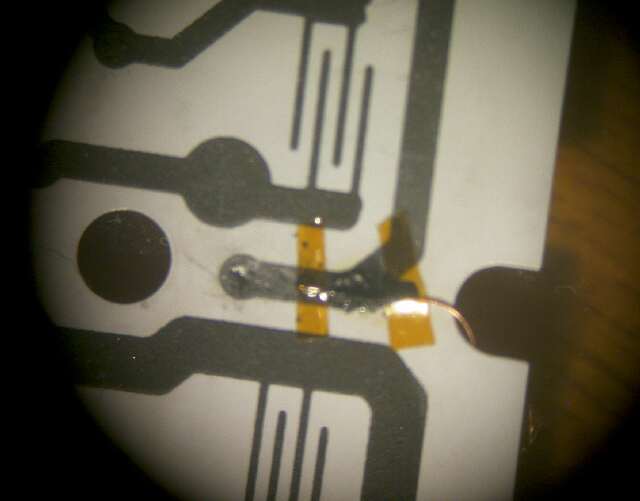

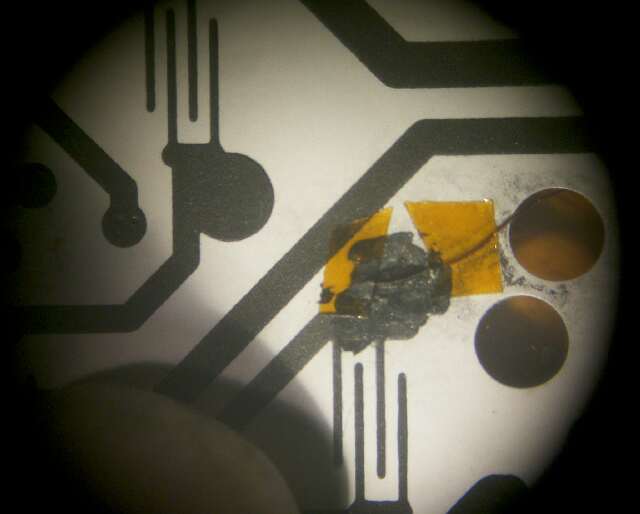

検査の結果、オンキーの下側配線から、コネクタの左から４番目への配線がオープン（開放）状態でした。　　開放（断線）位置は、基板の裏面でした。　　　パターンを塗り直すには、裏面のシールドを剥がさなくてはなりません。　シールドを剥がす際に無用な損傷を生ずる恐れがあるので、配線をジャンプしてバイパス（迂回）することにしました。　ジャンプには、細いホルマル線を使い、両端部は導電塗料で導電接着（導電塗料を接着剤のように使用）しました。

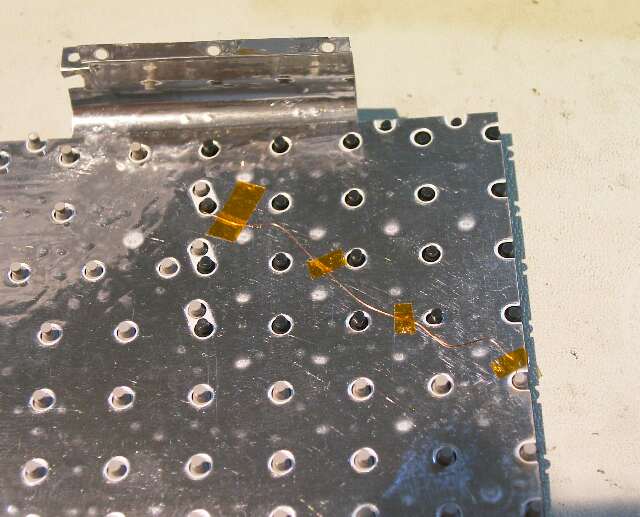

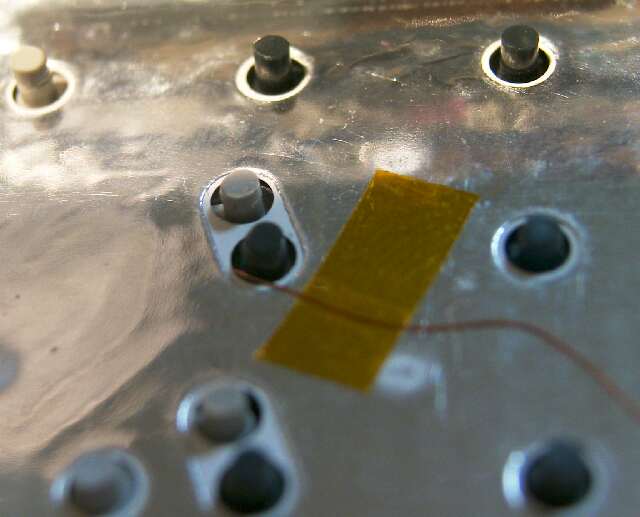

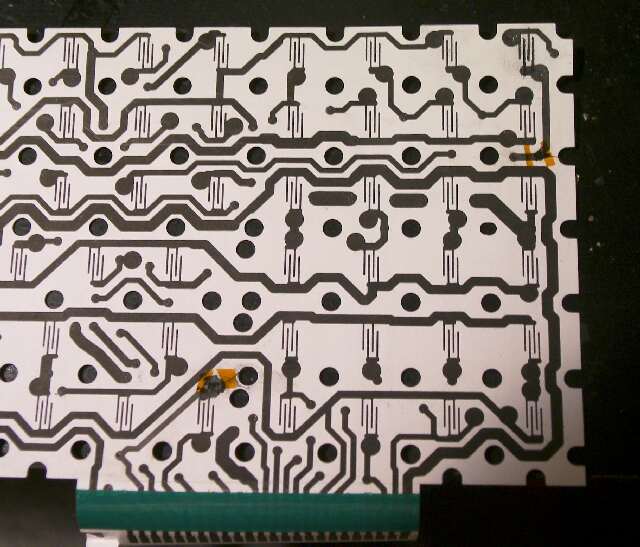

		写真左はパターンシート裏面における迂回線の這わせ状況、右はキーボードキャップ部の填め込み（はめこみ）ピンの状況です。つまり、ジャンプ配線は、ピンとシート上の穴との間にできた隙間より十分細いことを示しおり、ジャンプによる打鍵への物理的影響はありません。

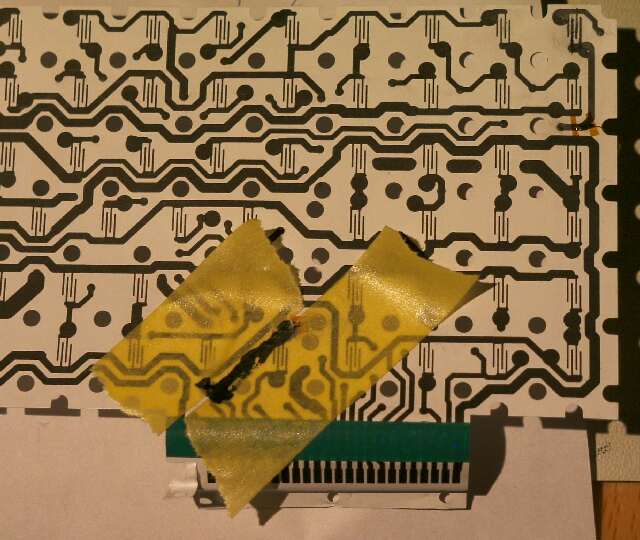

		上記ジャンプしたものの、まだ抵抗が高めです。組み立てても、ＯＮになりません。写真左、写真右のパターン部両方で数百KΩありましたので、導電塗料を塗りました。（塗料が完全に乾くまでは抵抗が高いので注意します。）

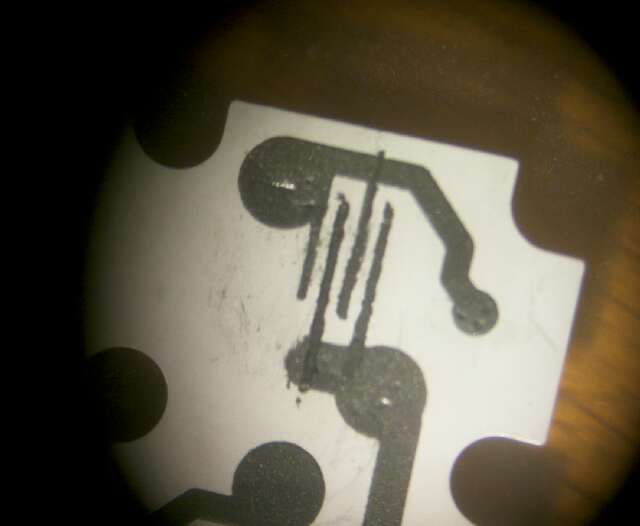

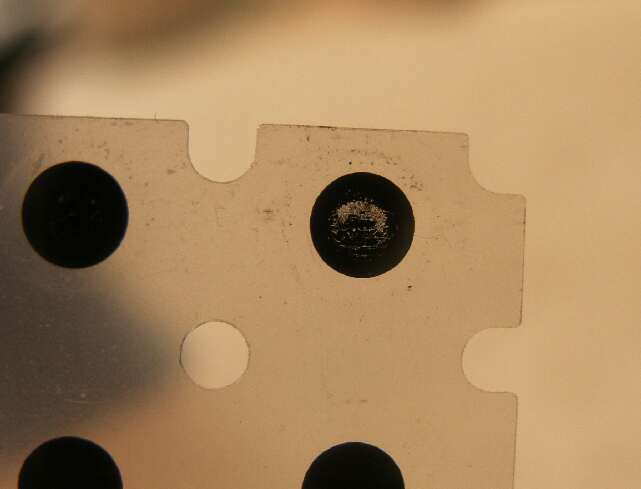

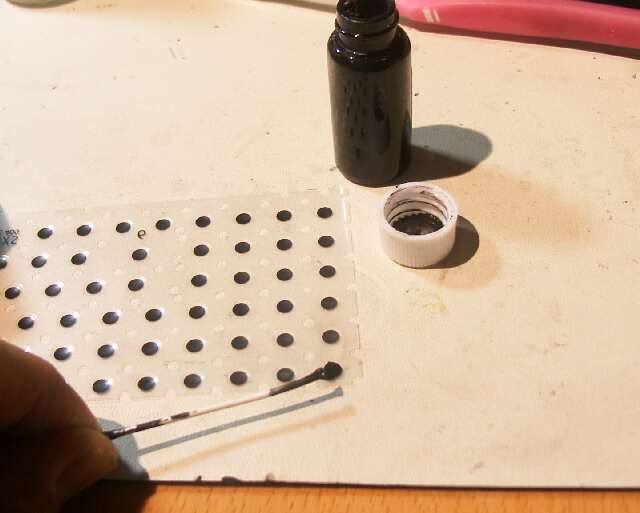

		onキーが作動しなくなったためでしょう、キーを強く押されたために、オンキー部分の導電塗料が摩滅しています。そこで、当部分も再生します。（導電塗料を塗る際には、十分かき混ぜ（攪拌し）て使用しないと、乾かず、導電性も出ないことがあります。）

		シート上の配線を再生する際は、塗る部分以外を十分にマスキング（遮蔽）して、短絡しないように気を付けます。

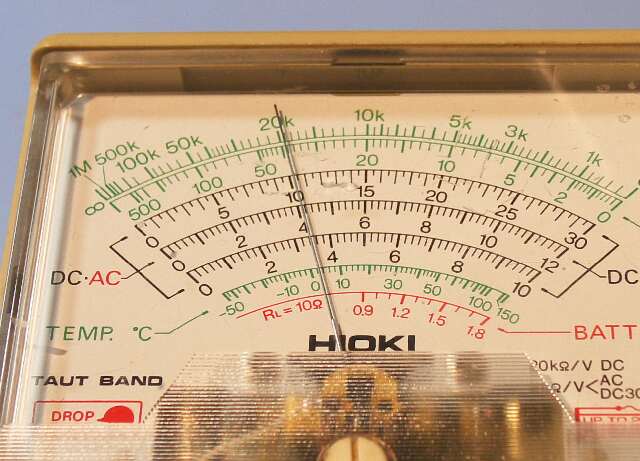

		最終的に、左の写真のようにコネクタの電極で測定し、ONキー部分を軽く押したときに、数１０KΩ確保できれば、修復成功です。（テスタを当てる部分は、左（写真では上）から４番目と右（写真では下）から５番目）（抵抗値は固体間で差があります。）（2007.12.30）
