 hp200lx 各部外観 (かくぶがいかん)()
200LXの各部の詳細写真です。
修理時の参考用です。
基板の詳細A 基板の詳細B 水晶取り付け部付近

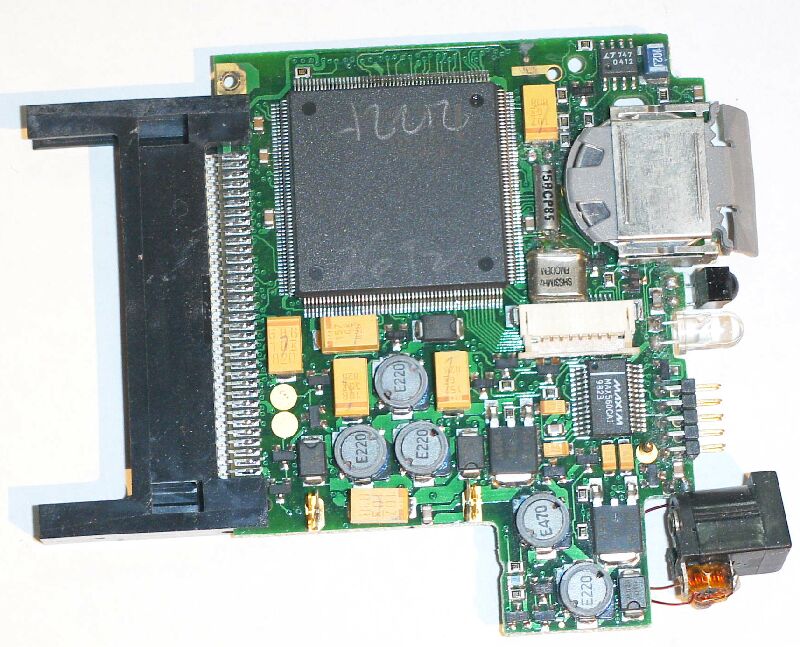

基板(マザーボード)A面
200LX 4MB機

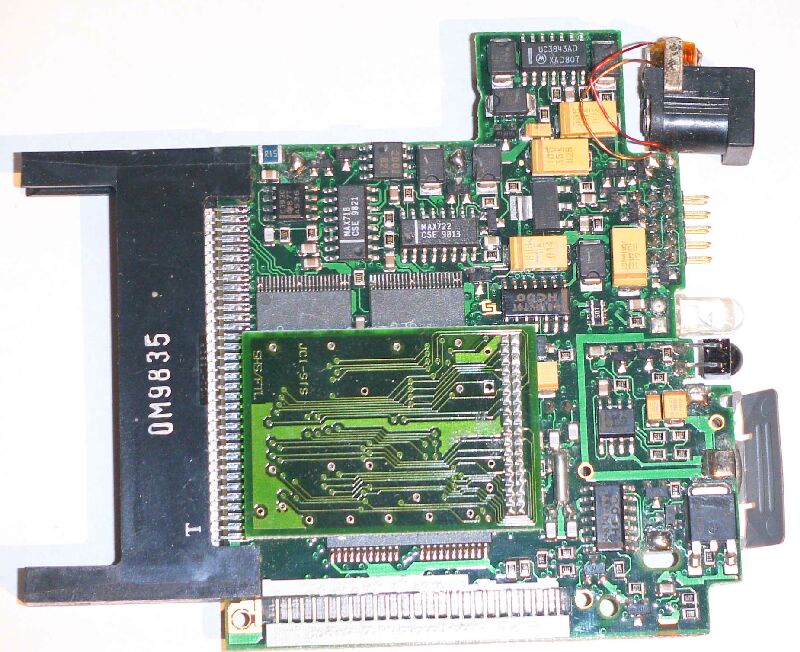

基板(マザーボード)B面
200LX 4MB機

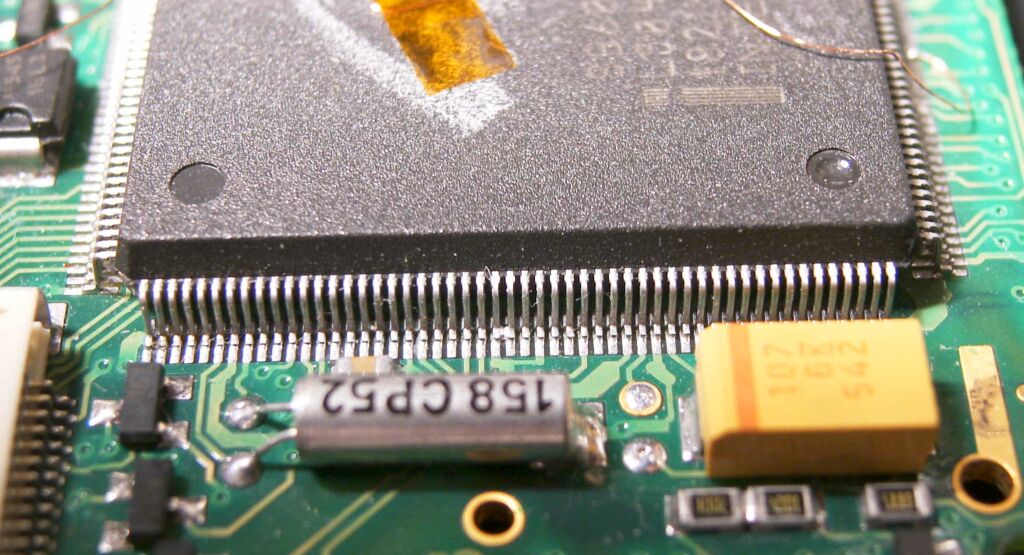

水晶取り付け部付近
(お問い合わせにより掲載)
(水晶付近のホーネットの足が結合しているのは正常か)

外部電源ジャックの接続 キーボードの内部電極部 内部電極の裏面
外部電源の接続(初期型)
(上の写真とは異なる色)

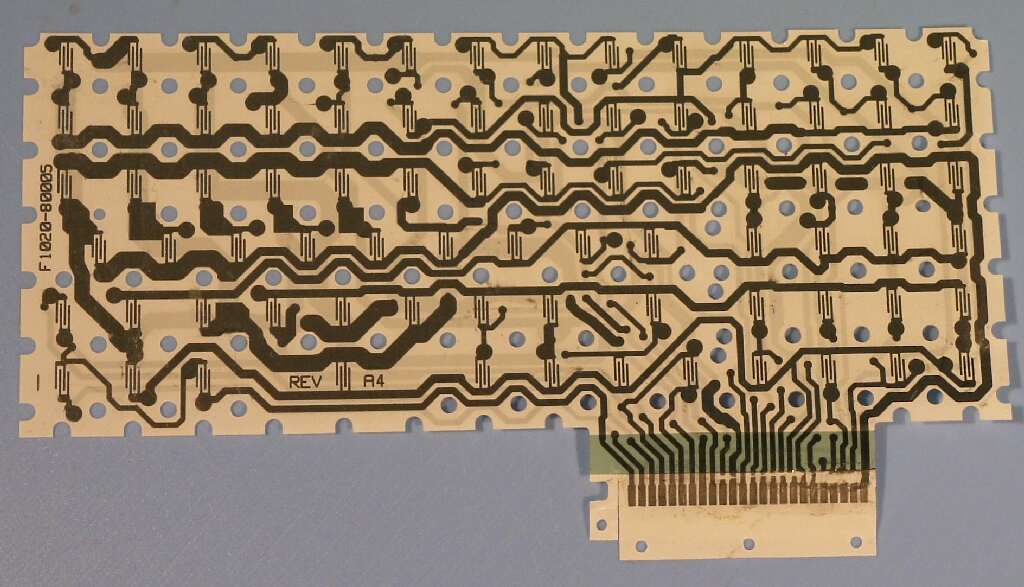

 キーボードの導電体パターン
 コネクタへの結線がわかる
 (コネクタ付近は導電体の欠損あり)

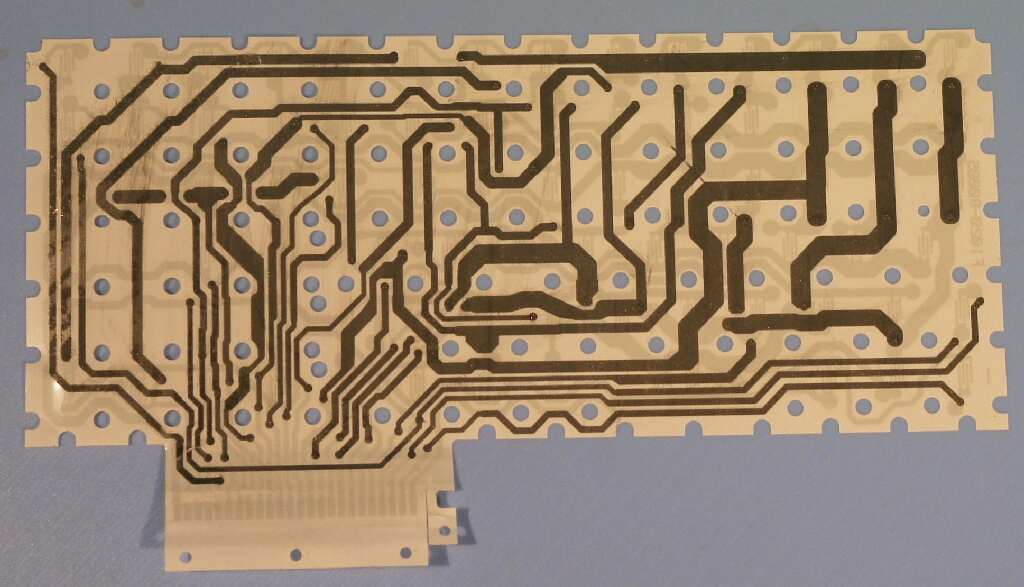

キーボードパッド内部の配線
通常は見えない
(シールドを剥がしてある)

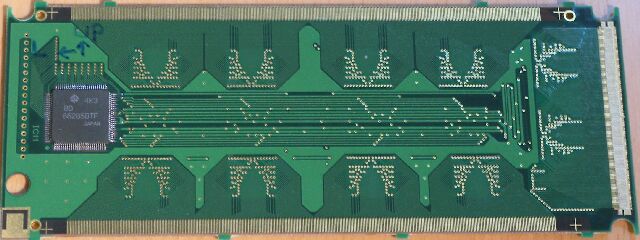

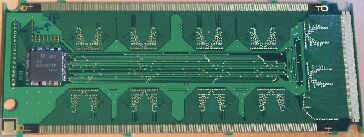

液晶表示部の基板面
200lx 液晶基板裏面

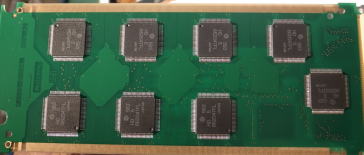

液晶基板内面
 200lx 液晶基板内面

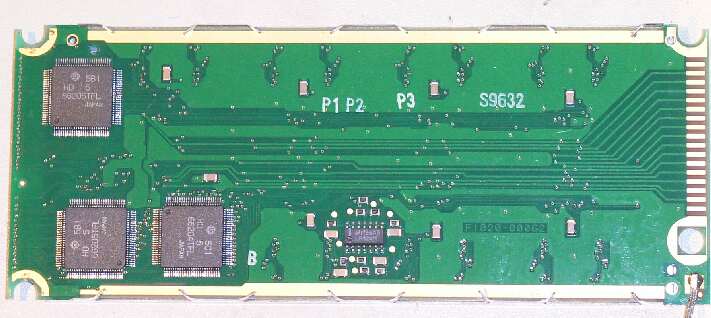

200LXの液晶裏面(希な例)
200lx(変形例) 液晶基板裏面
このタイプは、ほとんどありません。


200lx(変形例) 液晶基板内面

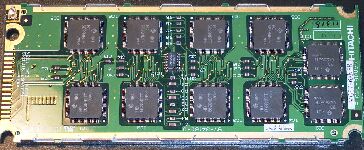

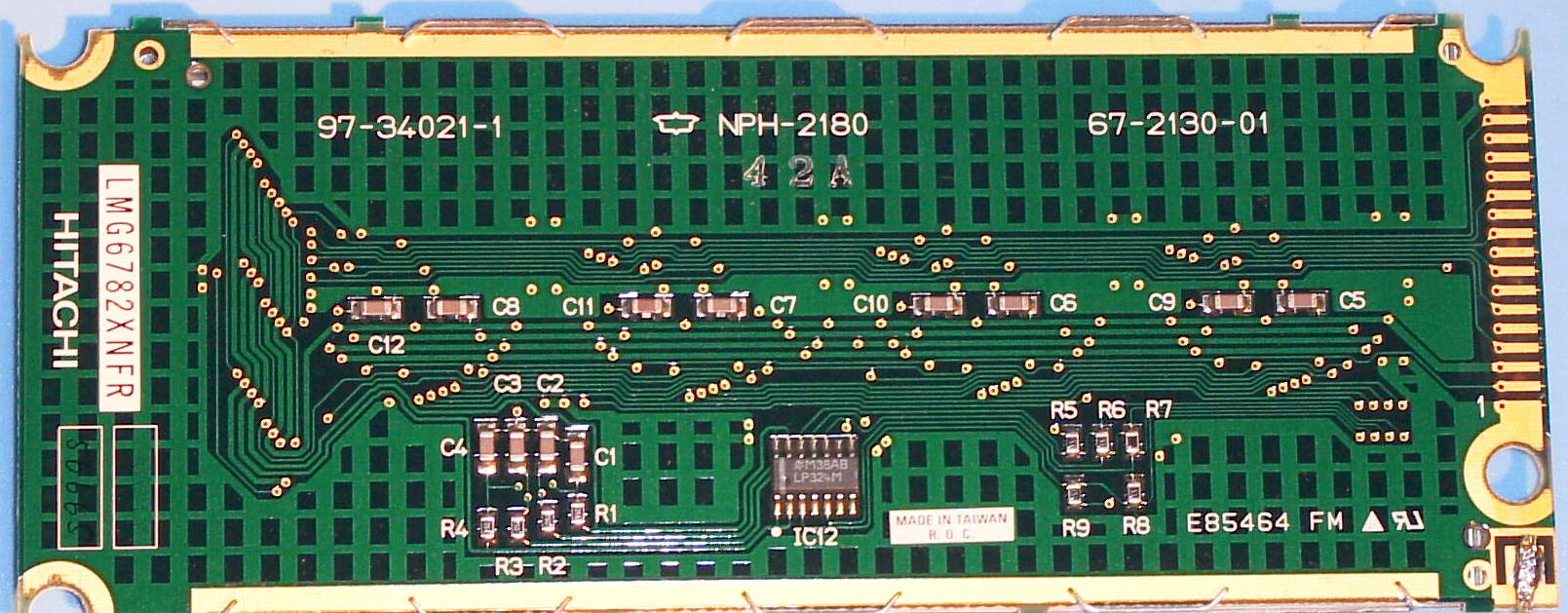

100LXの液晶裏面
100lx 液晶基板裏面

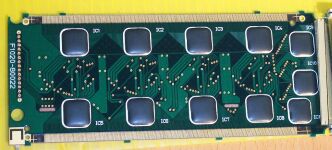

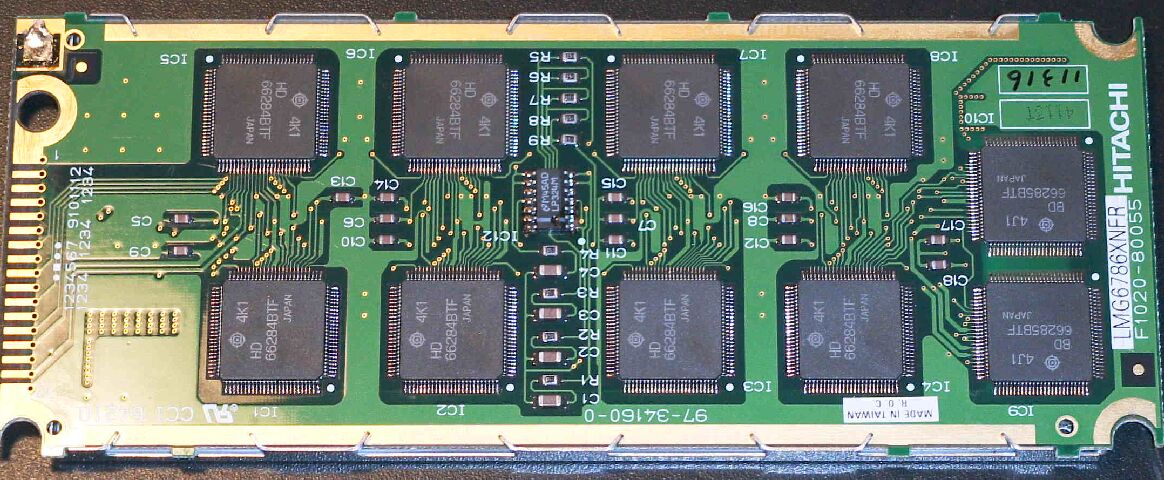

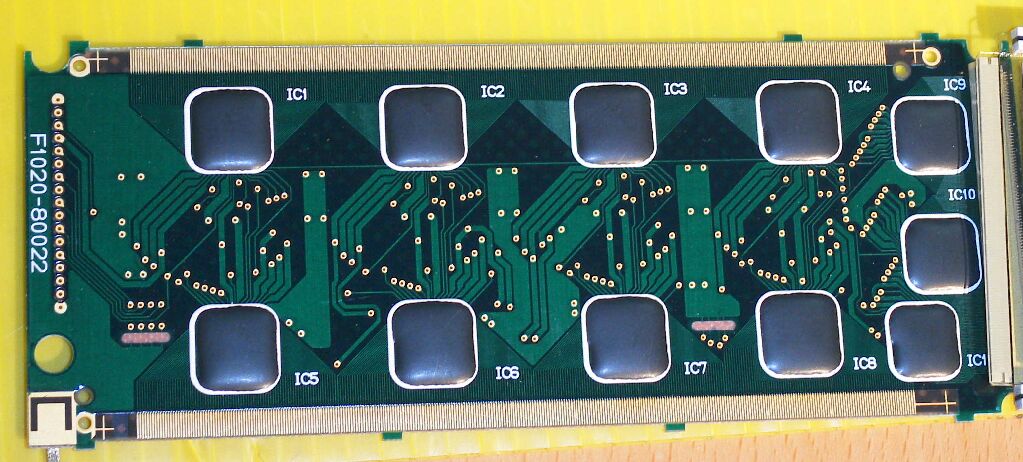

100LXに用いられる液晶の内部IC配列
 100LX 液晶内部LSI配置(一部の200LXにも用いられる)

 100LX 基板外観
 仮称
Type1
最も古い

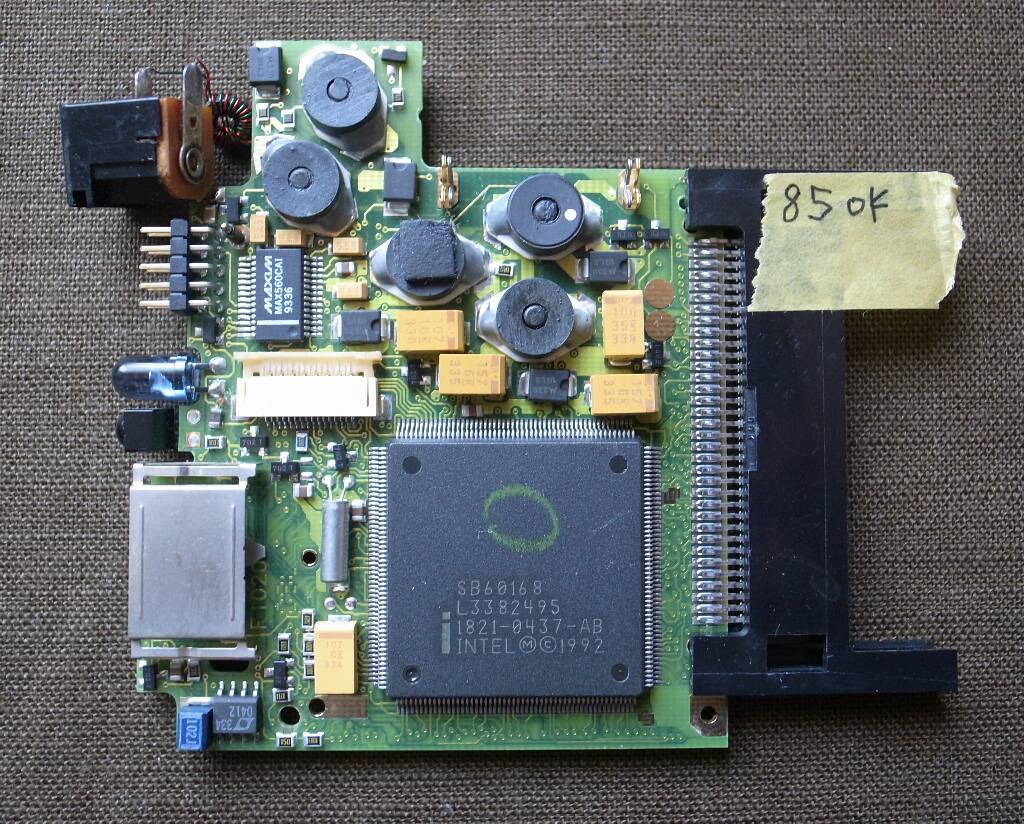

 100LX基板CPU側
 ・インダクタの形状が大きい
 ・一部ICの形状が大きい
 ・MAX717使用

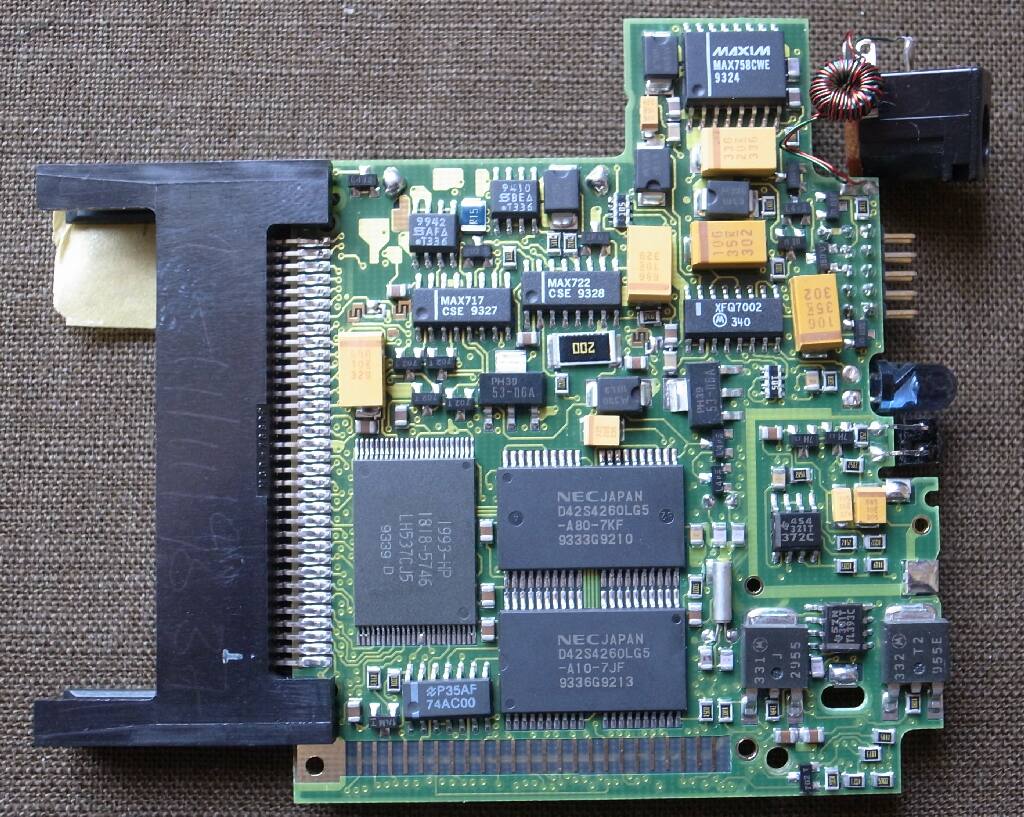

 100LX基板メモリー側
 ・メモリ配置はROMが縦、RAMが横置き
 ・メモリ拡張コネクタ無し
 Type2  100LX基板CPU側
 ・インダクタの形状が小さくなった

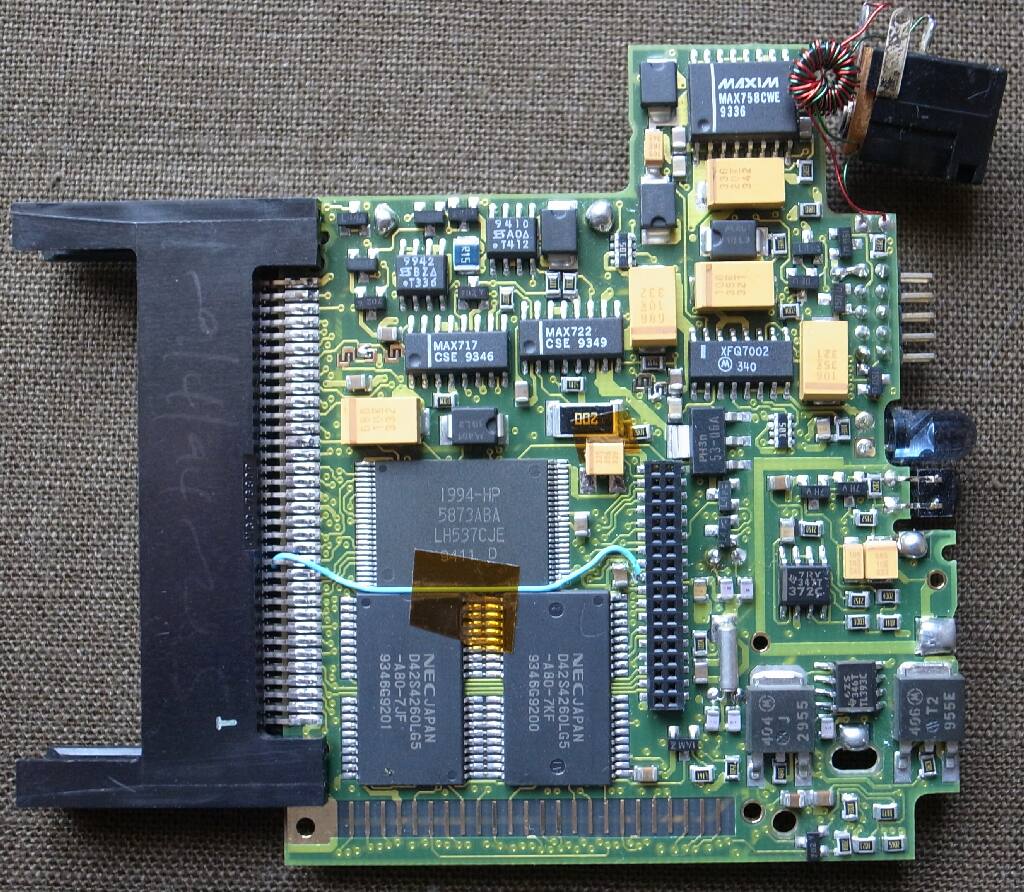

 100LX基板メモリー側
 ・メモリ拡張コネクタあり
 Type3
最も新しい

200LXの基板に近い

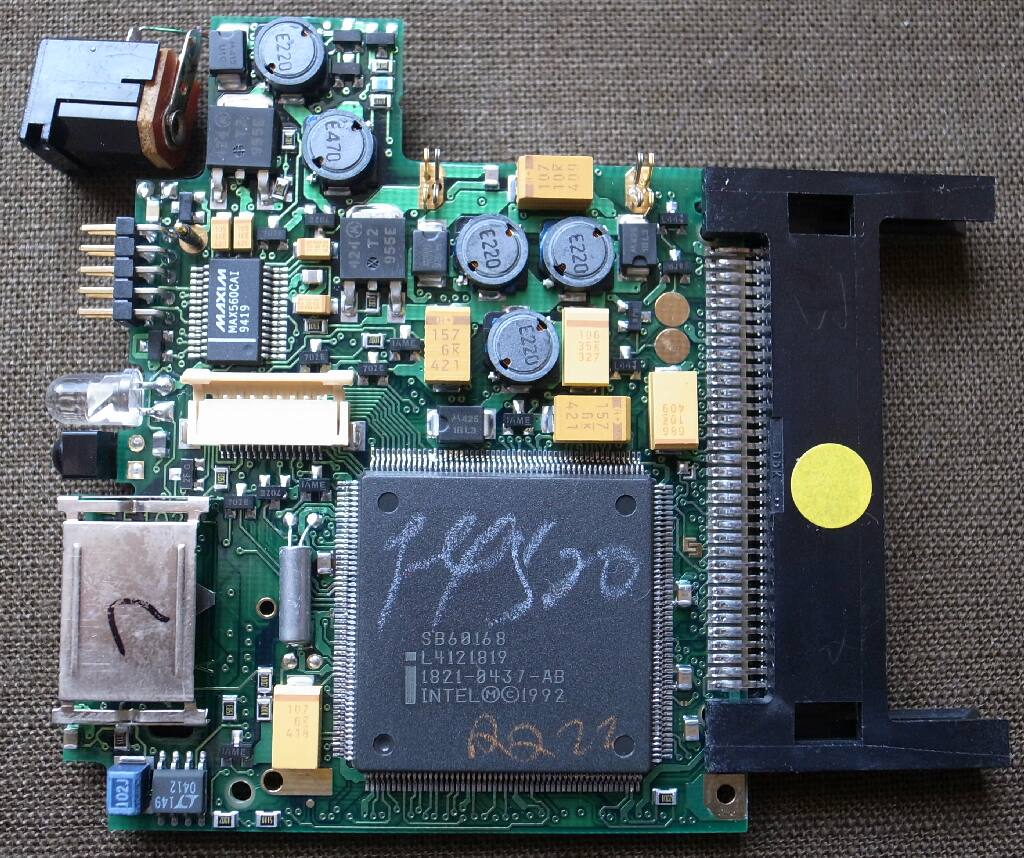

 100LX基板CPU側
 ・200LXと同様 赤外線LEDの色も透明に

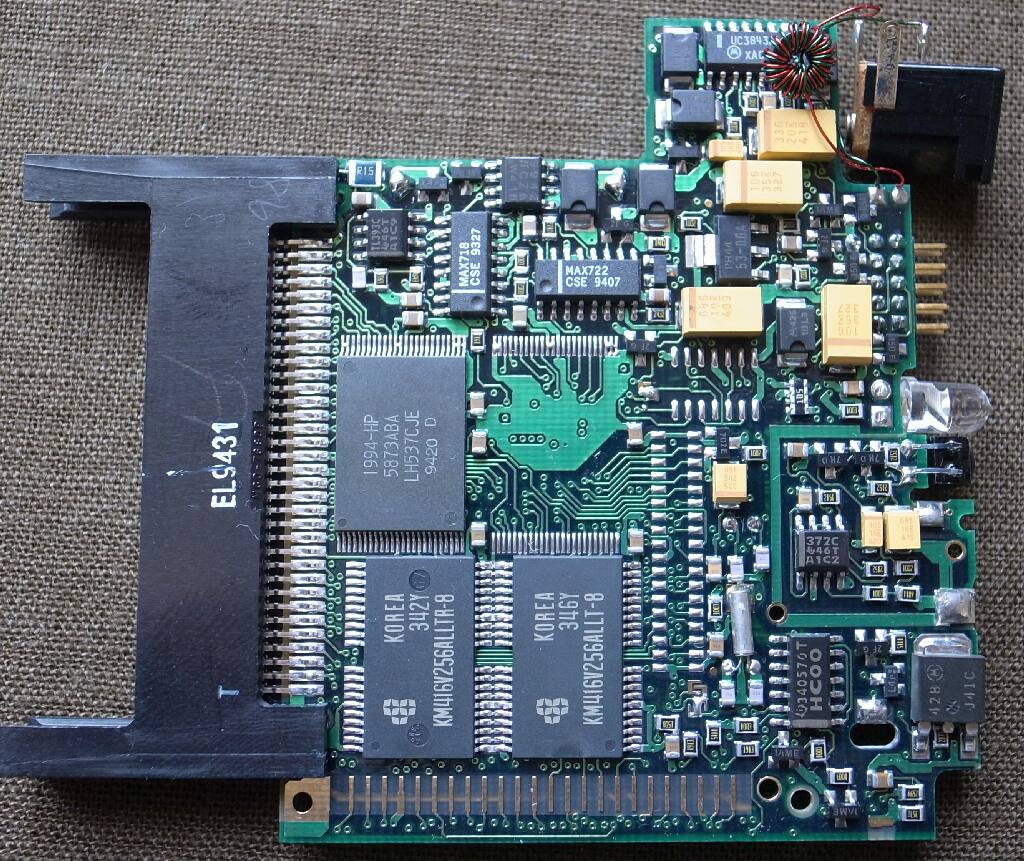

 100LX基板メモリー側
 ・配置は200LXと同様。ROMが一つ少ない
 ・カード電源用ICはMAX718
