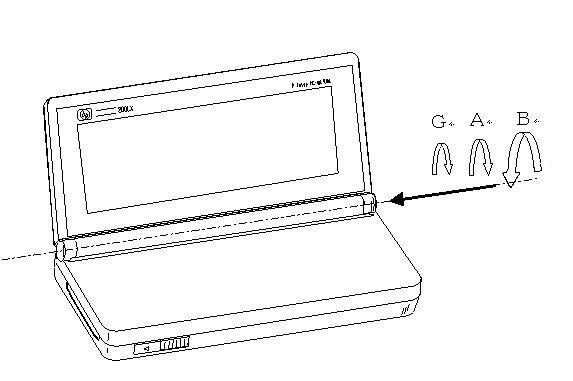

| 正常な状態 |
・この図は、２００ｌｘのヒンジ（蝶番部）への力の分布を概念で表しています。
・矢印の大きさが力の大きさをあらわします。
（液晶を水平状態へ倒そうとする状態を仮定します。）
・通常ヒンジ部の保持力は（Ａ）の力がかかっています。
これを仮に １０ の値とします。
・液晶が重力で動こうとする力を（G）とします。
これを仮に ５ の値とします。
・そうすると、操作に要する力（Ｂ）は１０＋５＝１５となります。
・この状態では、ヒンジは重力に勝ち、液晶を任意の位置に保持させることができています。
・またヒンジ保持スプリングは右側のヒンジ部のみに備えられています。
・つまり、右側のヒンジ部は１０の力で押さえられているわけです。
・すなわち液晶を開け閉めする際には１０の力が右側のヒンジのみにかかります。
|
|
 |
|

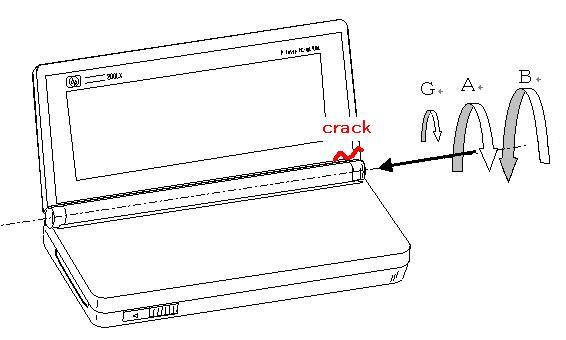

| 硬いヒンジ |
・次に、この状態ではヒンジ部の保持力は（Ａ）が通常より強く４０ かかっています。
・そうすると操作に必要な力（Ｂ）は５＋４０＝４５となり、硬い動きとして感じることになります。
・ヒンジ部には液晶を操作するたびに４０の力がかかり、耐えられなくなったプラスティック製ヒンジ（右のみ）に割れが入り、いずれ破断します。（これが首折れと言われる不具合です）
|
|
 |
|
| 柔らかすぎるヒンジ |
・この状態は、ヒンジ部の保持力（Ａ）が弱く、液晶が重力で動こうとする力（G）の値５より小さく
３ なので、重力に負けて、勝手に開いたり閉じたりし、液晶を任意の位置に保持させることができなくなります。
・操作に要する力（B）は、５＋３＝８となり、きわめて容易に開閉操作させることができます。
・ヒンジにかかる力は最高でも３でしかないため、首折れは起こり得ません。

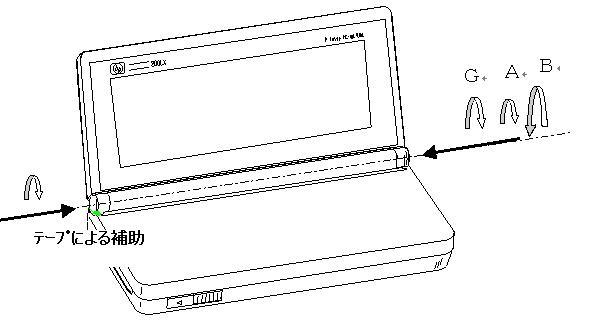

・ここで、テープによる補助を行い左のヒンジ部に摩擦力を３ 与えます。
・そうすると左３＋右３＝６となり、液晶が重力で動こうとする力（G）の値５より大きくなるので、液晶を任意の位置に保持させることができます。
・なおかつ右側のヒンジにかかる力は３で変わらないので、
右側のヒンジに対する悪影響は無く、当然首折れも起こり得ません。
|
|
|
|
|
|
|
|
