ｈｐ２００LX　フレキの断線箇所　(だんせんかしょ)

　ディスプレーを開いたときに、表示が薄くなってゆく現象があり、フレキに断線がありました。
　フレキは、電気的には断線がわかっても、物理的な断線箇所がわからないことが多いのですが、
　この例では、フレキの破損部分が見えていたものです。
　

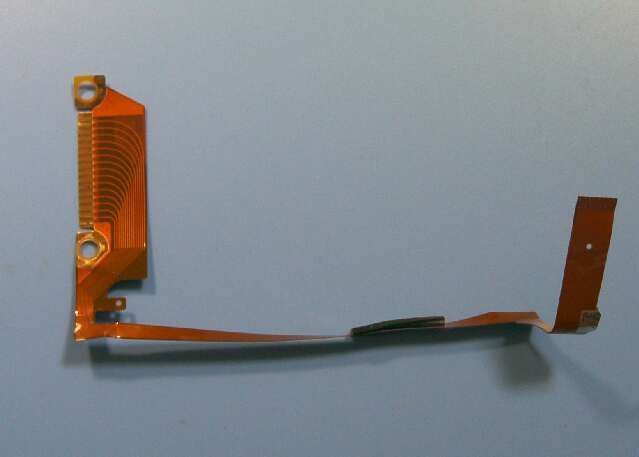

これは、不良フレキ（フレキシブル・ケーブル・コネクタ）の全体です。
他の不良例と同様、ほとんど不良箇所がわかりません。

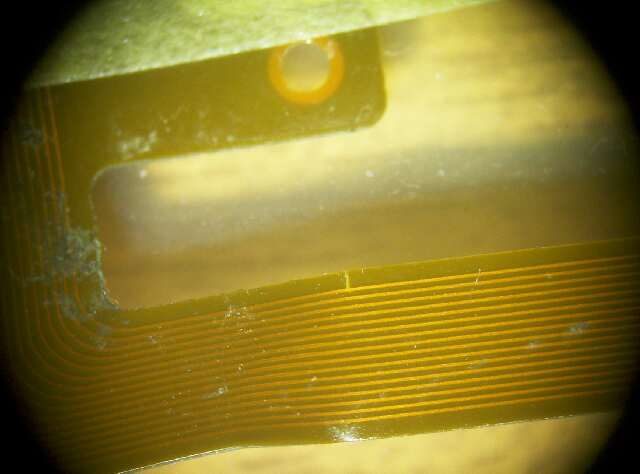

しかし、良く見ると左下の一部に、筋（すじ）のようなものが見えます。

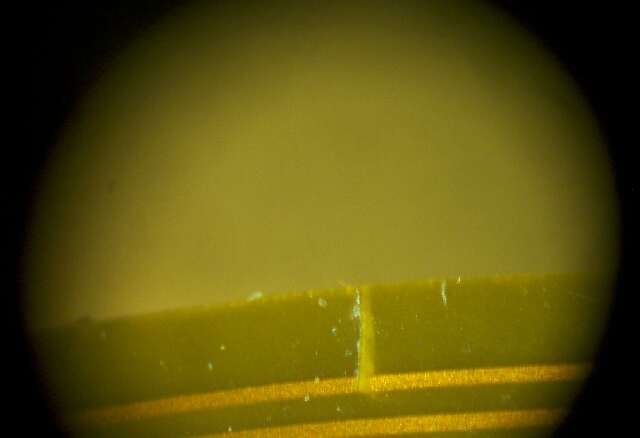

良く拡大すると、フレキの上部から割れが入り、銅のパターン（印刷導体）にまで達しています。

ここが、このフレキの断線箇所と特定いたしました。

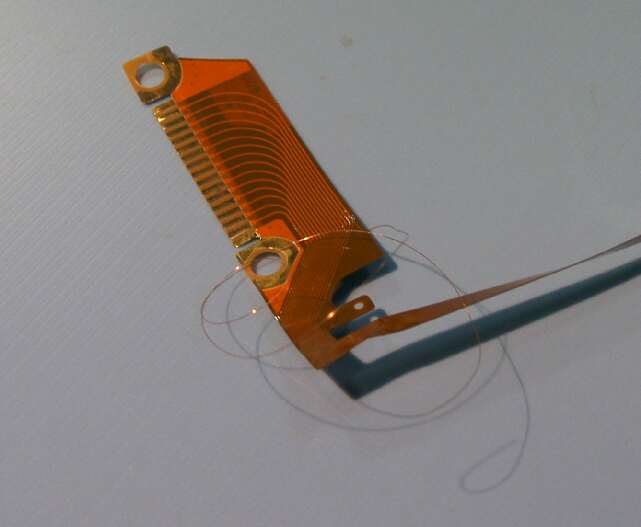

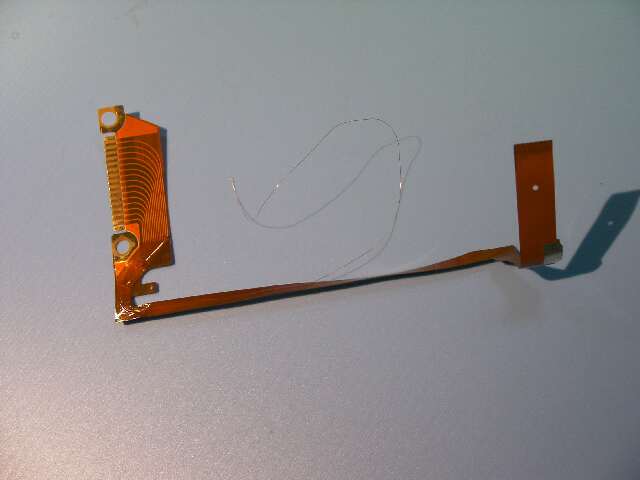

		修理は絶縁銅線をジャンパー（迂回電線）として、フレキに這わせて付けてゆきます。（2007.01.20）

・リボンケーブルとも言います。
　ribbon cable
