ｈｐ２００ｌｘ　表示不良　（ゼブラゴムの取り付け不良）（）

　縦縞（白抜け）の原因は、ICの半田と、ゼブラゴム（導電ゴム）の接触不良が大半ですが、
ゼブラゴムの取付位置が悪いことによっても、縦縞や、フォントの乱れを生じます。

以下は、ゴムの取り付け不良例と、正常な位置を表します。

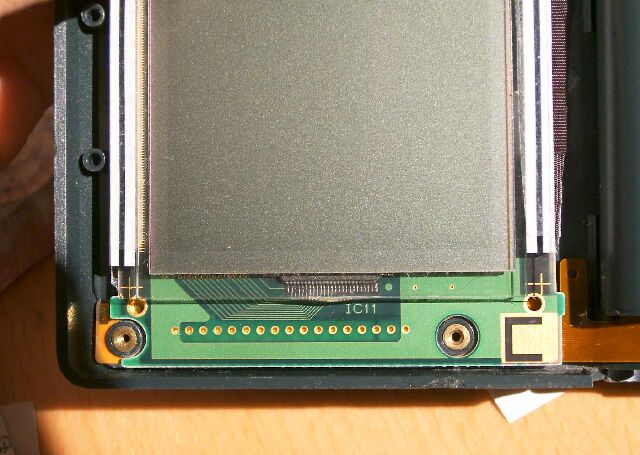

ゼブラゴムの取付不良状態
　
これが、ゴム（写真で左右にある、黒筋の入った白い部分）の取付け不良で、縦抜けを起こした事例です。
ゴムを押さえると正常表示するのですが、金具で止めると縦抜が１本だけ生じます。
良く見ると左右（実際には上下）のゴムの先端が揃っていません。ゼブラゴムは導電部分の範囲が決まっていて、端部には導通が無いようです。　したがって正常な位置に無いと当然正常な表示が行われません。　（フォントが微妙にひずむこともあります。）
　

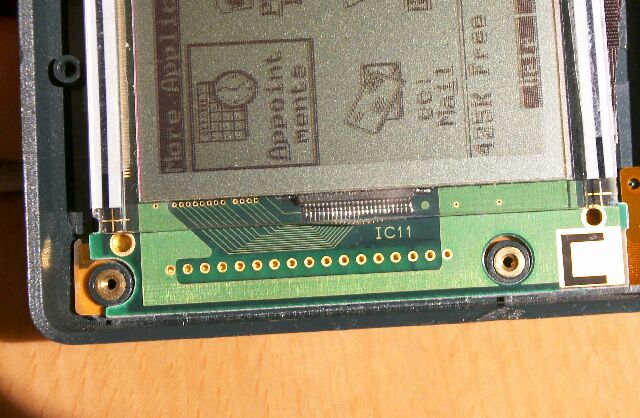

ゼブラゴムの良好な取付状態
　
左が正常な取付け位置で、左右が揃（そろ）っており、端部も表示部（偏向版）の端部と一致しています。
このように、正常な範囲に置かれると、多少基板の接点とずれが生じても、縦抜けなどの不良を起こしにくくなります。
（マージン（許容範囲）が増加するものと思われます）
