　液晶に規則的な縦じまが発生する例です。
　フォントが乱れて（欠ける）ように見えるときもあります。
　本体をひねったりすることで一時的に改善することもあります。

	液晶の規則的な縦縞（縦ライン、ストライプ模様）の発生には、液晶裏コネクタの接触不良、フレキの断線、などがありますが、要するに基板からの信号線の経路の一部が不通になる（途絶える）ことにより生じます。この例は、信号の送出元で不良が生じたものです。

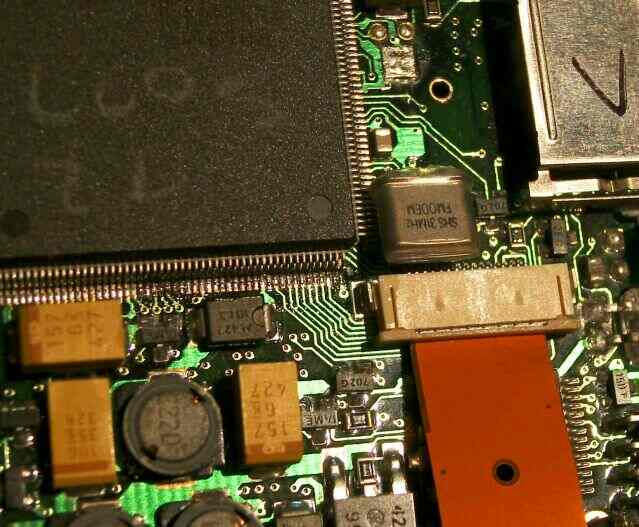

	ホーネット（ＣＰＵ）の右下隅から左への数本の足が液晶への信号です。この例では一番右の足が浮いていました。これでときどき接触不良を起こしていたわけです。

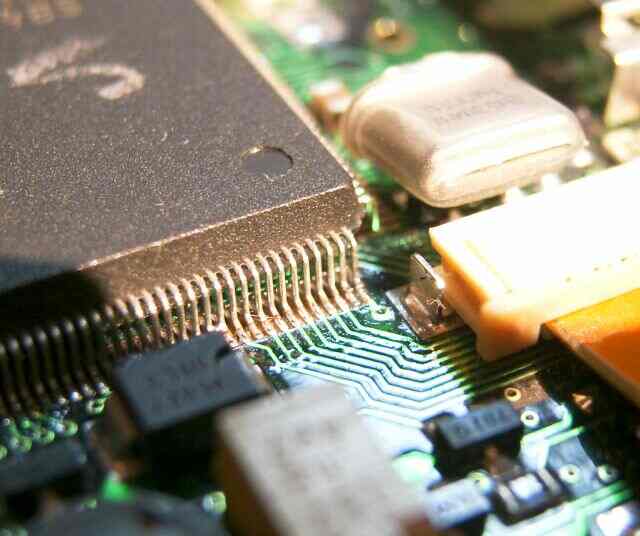

	隅の部分を拡大したところです。信号パターンが液晶フレキコネクタ（基板側）に行っていることがわかります）四角い部品の角には応力や歪みが集中しやすく、半田部に繰り返しの曲げが加わったものと思われます。このＣＰＵの場合は、他の部分にも不良がありましたので、半田付け自体に不完全性があったのかもしれません。古いハンダを取り除き、新たに半田付けすることで、縦じまは解消されました。
	以上（2006.02.19）
