反射型液晶を使ったノートパソコン用外付けディスプレーの製作

結線図詳細　

左上：電池（USB　5V出力）　
上中：　反射型液晶
左下：USB⇒VGA変換アダプタ
右下：VGA出力⇒液晶入力変換ボード


　

2014.10.08修正

			versa pro 反射型液晶
				p/n EDTCB29QB0

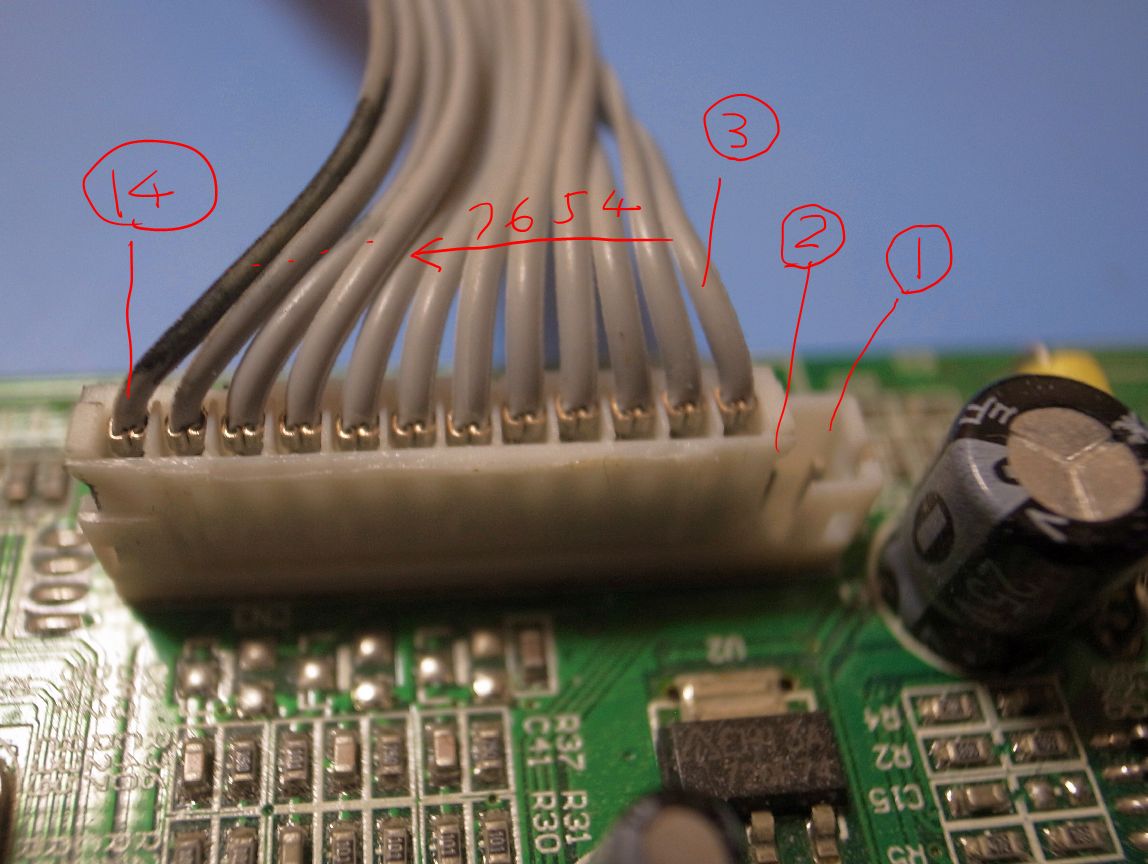

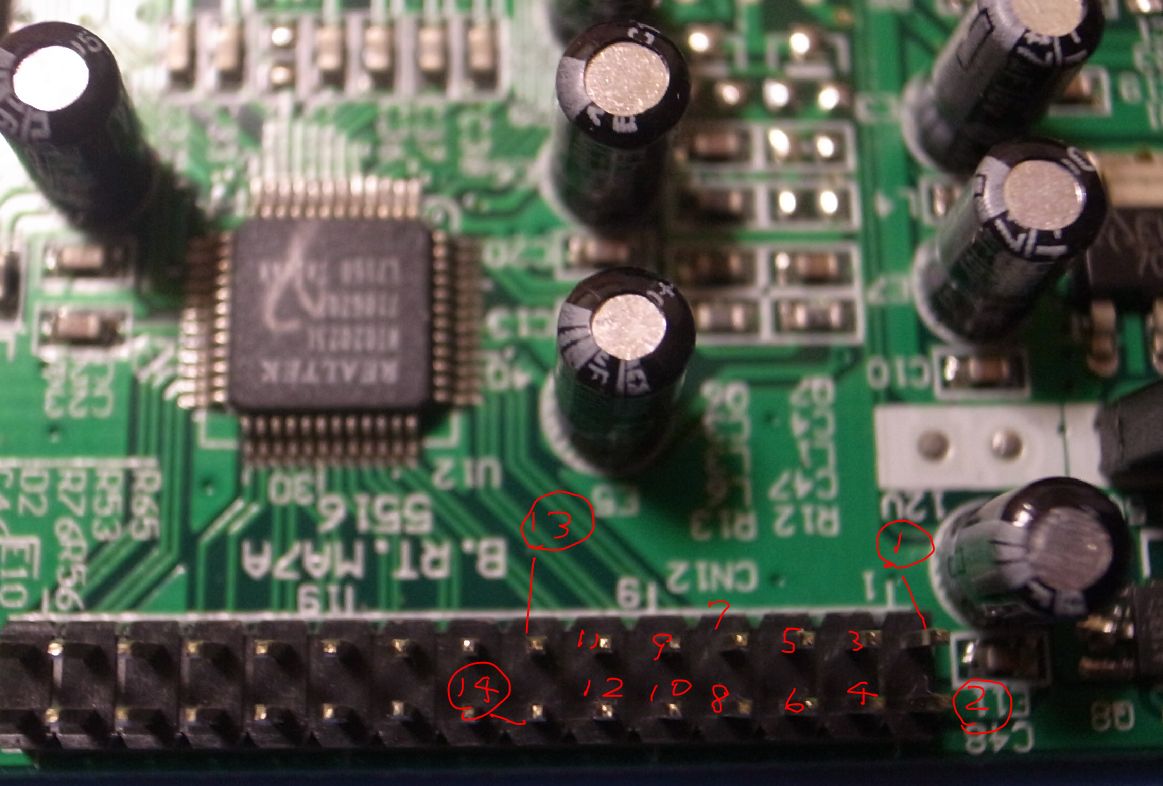

ボード側	imo-lvds CN12		液晶側コネクタ
1	Vcc +3.3Ｖ		1 Vcc +3.3Ｖ電源(+3.3V power)
2	Vcc +3.3Ｖ		2 Vcc +3.3Ｖ電源(+3.3V power)
3
4
5	GND GND		3 GND GND
6	GND GND		4 GND GND
7	IN0-		5 IN0- 画素デｰﾀ信号(-)(pixel data(-))
8	IN0+		6 IN0+ 画素デｰﾀ信号(+)(pixel data(+))
9	IN1-		7 IN1- 画素デｰﾀ信号(-)(pixel data(-))
10	IN1+		8 IN1+ 画素デｰﾀ信号(+)(pixel data(+))
11	IN2-		9 IN2- 画素デｰﾀ信号(-)(pixel data(-))
12	IN2+		10 IN2+ 画素デｰﾀ信号(+)(pixel data(+))
13
14
15	CLKIN-		11 CLKIN- ｸﾛｯｸ信号(-)(clock data(-))
16	CLKIN+		12 CLKIN+ ｸﾛｯｸ信号(+)(clock data(+))
			13
			14 DISP-OFF 表示制御信号　1-2へ接続
ボード側コネクタ			液晶側コネクタ
Disp conn	VGA		imo-lvds	ボード側
			board CN3
1	R		10
2	G		8
3	B		6	＞拡大
4	NC
5	GND		5
6	R GND		11
7	G GND		9
8	B GND		7
9	NC
10	SYNC GND		14
11	NC
12	ID		4
13	HS		12
14	VS		13
15	ID		3

VGA コネクタ
部品名	入手先
反射型液晶	オークション等 EDTCB29QB0
VGA基板 IMO-LVDS	http://www.aitendo.com/ 　800x600液晶仕様 　上記写真のものはすでにありません。
以下は試験であると便利な製品（上記写真で使用）   ディスプレー拡張アダプタ  2台目を簡単に増設   「サインはＶＧＡ」  USB電源 バッテリー充電式
