ｈｐ２００LX 改造
(クロック周波数変更スイッチの取り付け)（）

　200LXでは、動作クロック周波数を倍にする改造が普通に行われています。
これにより動作速度が上がり、自分の脳の分身が早くなり、頭が良くなったような気分です。

しかし、倍速は、メーカー純正ではなく、ユーザー改造から始まった経緯があり、200LXの機能すべてを満足していない部分があります。
　（主に外部との入出力や、内臓ソフトの一部機能）

また、補正用のドライバを入れないと、表示が乱れて読めない不具合があります。
（ドライバが適用されないリセット（Re-Boot、リブート）時や、故障探求時等に不便を強いられます。）

また電池の寿命が落ちる不利益もあります。

このため、倍速の良さはわかっていても改造に踏み切れないことがあります。

以下は、標準速と倍速との両方の水晶（クリスタル,crystal）を備え、スイッチ（SW）で切り替え（切換）可能にしたものです。

これにより、いつでも標準クロック周波数に戻すことができ、躊躇（ちゅうちょ）なく改造することができます。
また、電池が切れそうなときや、予備を忘れたときなどの非常時には、標準に戻すことで、使用可能時間を少し延命でき便利です。
（2006.07.09）

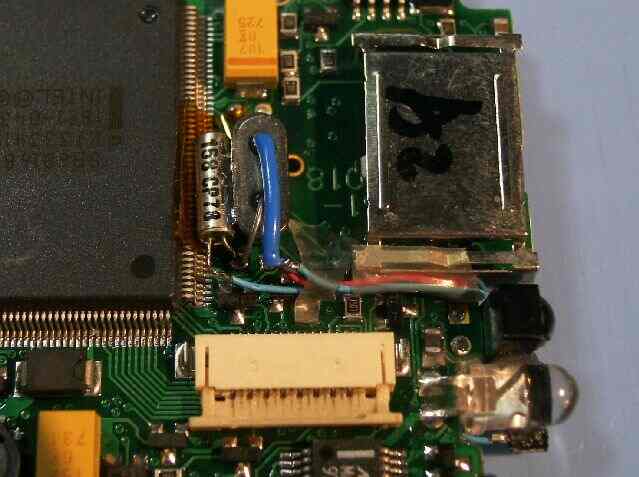

		左の写真は、本来標準水晶が付いていた部分に汎用倍速水晶を取り付け、その真横に一体化させるように標準水晶を取り付けものです。基板裏に取り付けた選択SWに普通に配線をしクロックを切り替えます。厳密な回路設計からすれば、少し乱暴な配線かと思います。

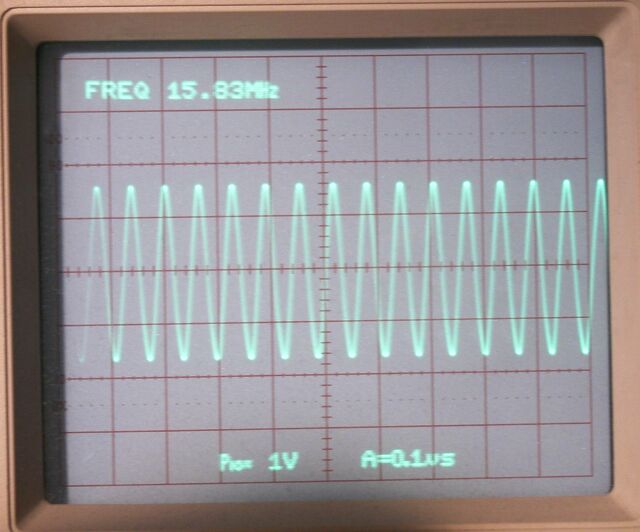

		しかし、切換時の発振波形に乱れは無く、本体の作動も良好ですので問題はなさそうです。（波形は、水晶の一端と接地（電池のマイナス側）間で測定）

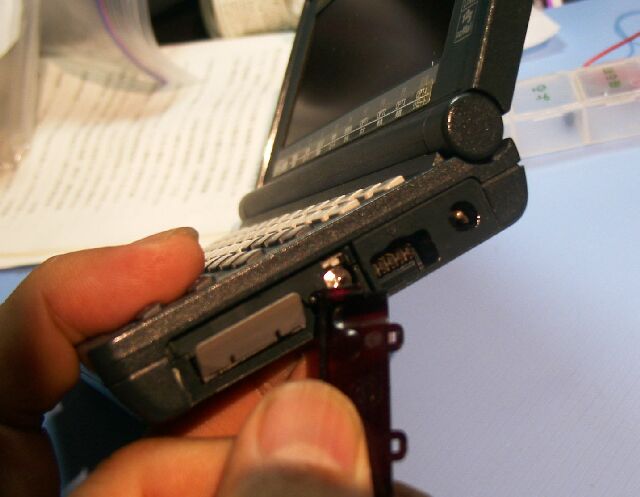

		切換スイッチは、赤外線LEDの上に取り付け、はみ出す部分の本体側に切り込みを入れます。（切り込みの下にはスポンジを入れることで隙間を無くしています。切り込みの目安は、赤外線通過蓋を外して、この蓋の角でSWを操作できることです。様子を見ながら削り（トリム）ます。

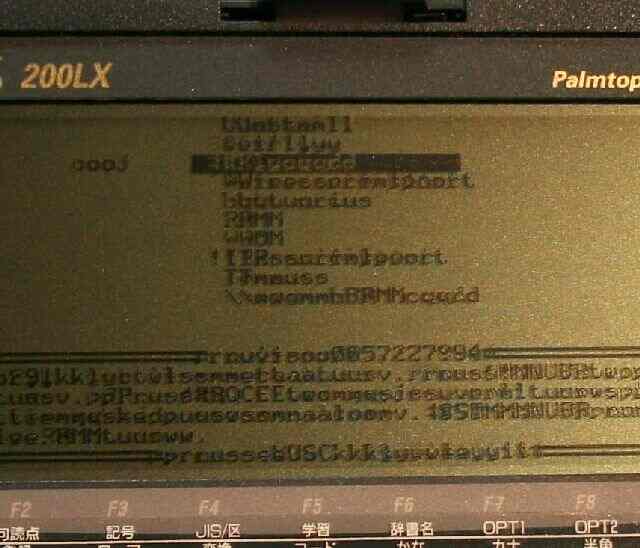

		左の写真は、倍速選択時のＴＥＳＴ画面です。ドライバが組み込まれていないので、重なって表示され、全く読めません。しかしこの状態でスイッチを、標準に選択すると、周波数が標準にもどり、表示が読めるようになります。（右の写真）
なお、この個体では、倍速から標準へはSW操作でそのまま変化しますが、標準から倍速へはSW操作だけでは変化しませんでした。（倍速側へセットしても、本体クロックは標準のまま）ただし、この状態（SWを標準から倍速にした時点）から、本体電源を一度off/onさせると、倍速に変化しました。 off/onは一瞬の操作ですので、リブート無しでクロックをいつでも変更することができます。

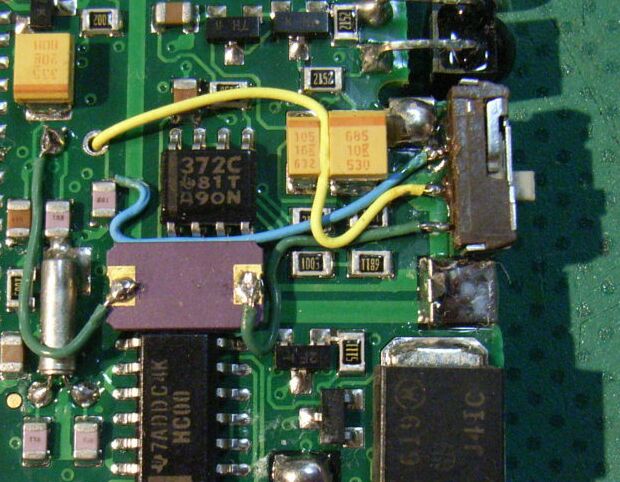

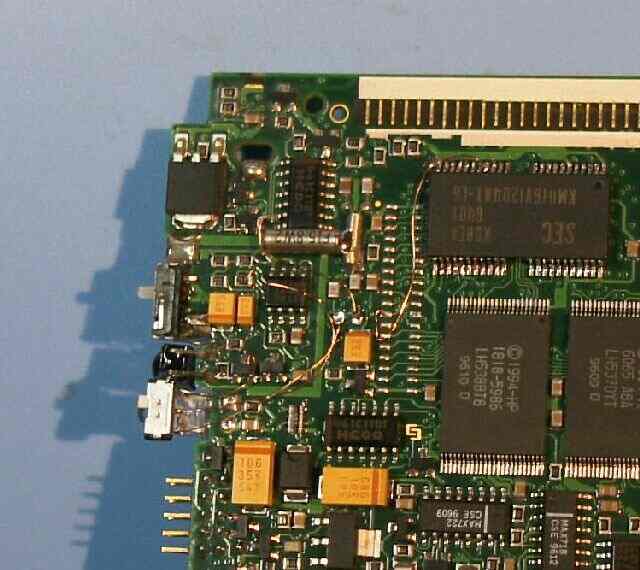

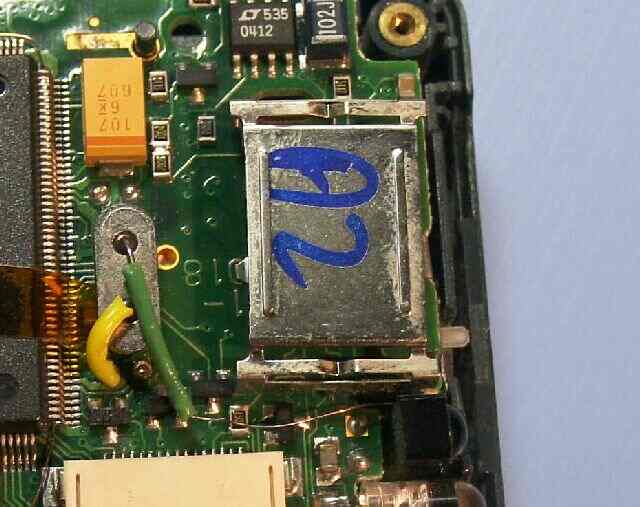

		この例は、上記同様、標準速と倍速との切換SWを取り付けたものですが、標準水晶を裏面に取り付けたものです。左の写真を拡大させると、標準水晶の取り付け状態がわかります。（配線はエナメル線なので、少しわかりにくいかもしれません。）

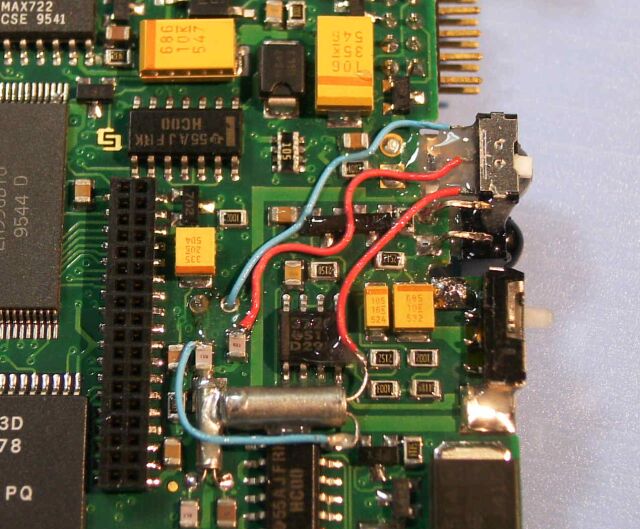

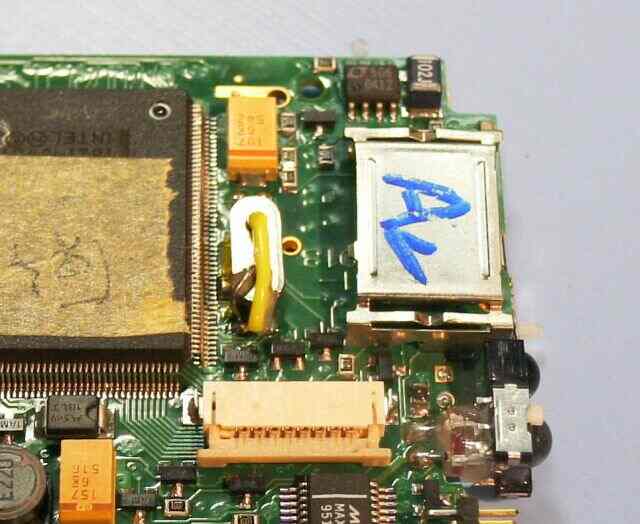

		更に別の例で、配線がわかり易いものです。左の写真で、表面からの倍速水晶の配線は、スルーホールの中を通じて裏面に這わせています。（右側の足のみ）スルーホール（貫通電極穴）は、本来の水晶の一端が接続する端子であり、ここはＳＷの中点に接続されます。

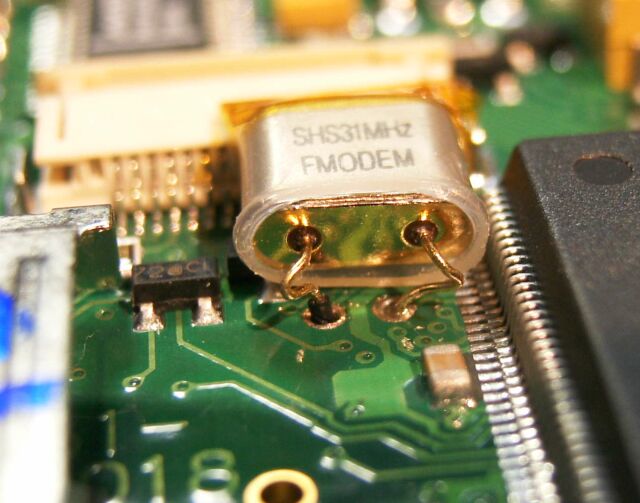

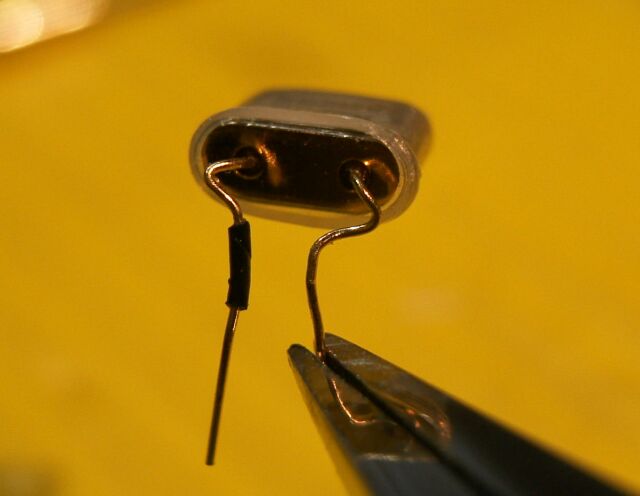

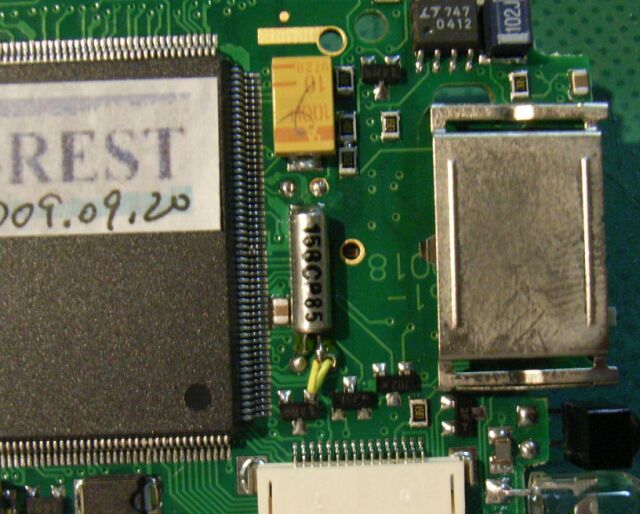

	この水晶は、若松で購入できる31.67M（31.67355Mhz）の水晶です。(2009.03.24現在購入できないようです。) この水晶でも、同様に標準速水晶との切り換えが良好に行えます。まず、片側の足（リード）に絶縁スリーブを取り付けます。このスリーブは、基板のスルーホール内を通る太さです。

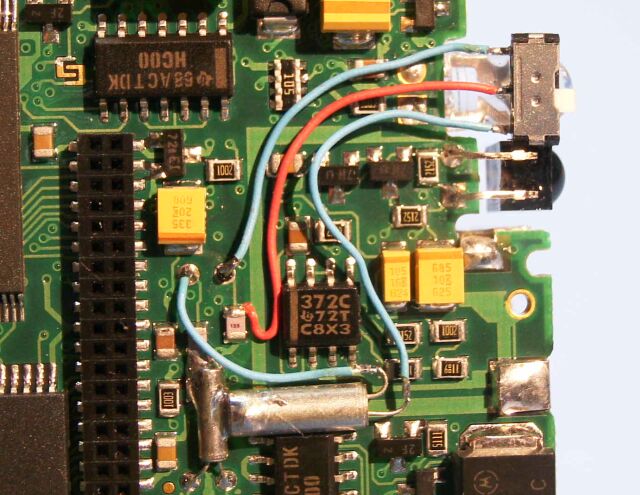

		次に、水晶を基板に取り付けます。片側は半田せずに、スルーホール（貫通電極）をそのまま通します。後は、裏面に付けた標準速水晶との切替スイッチ配線を行います。

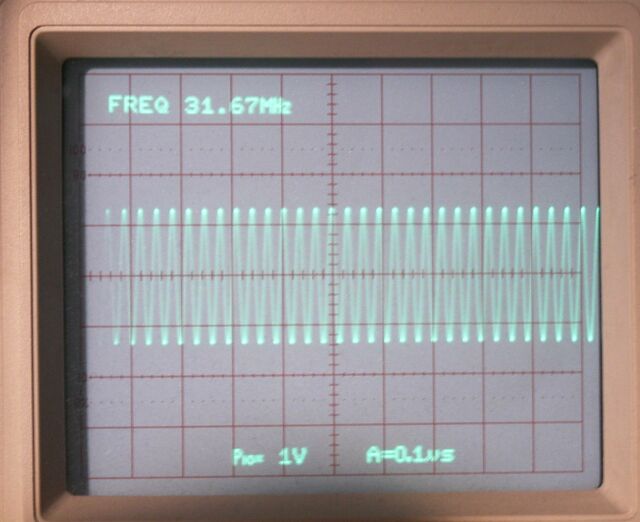

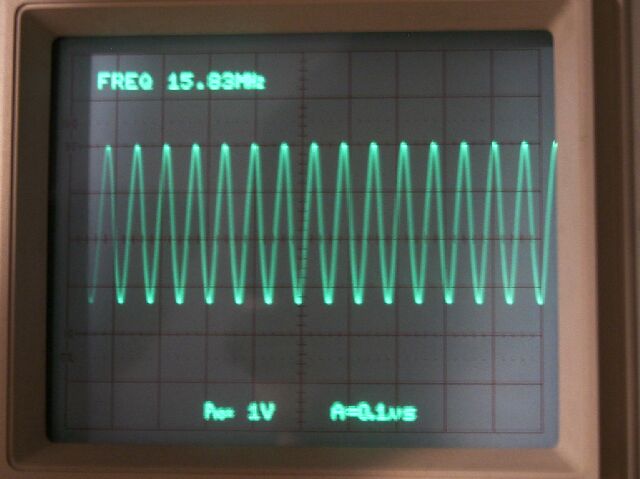

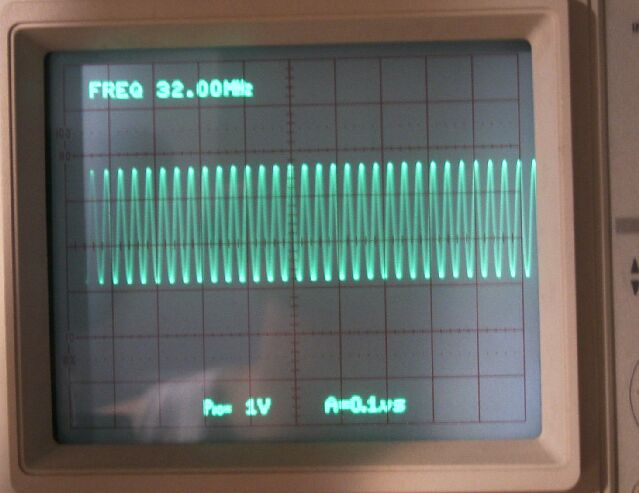

		発振波形も良好です。

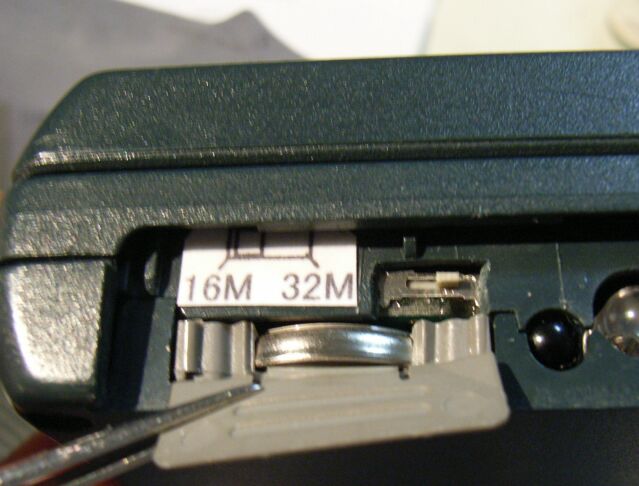

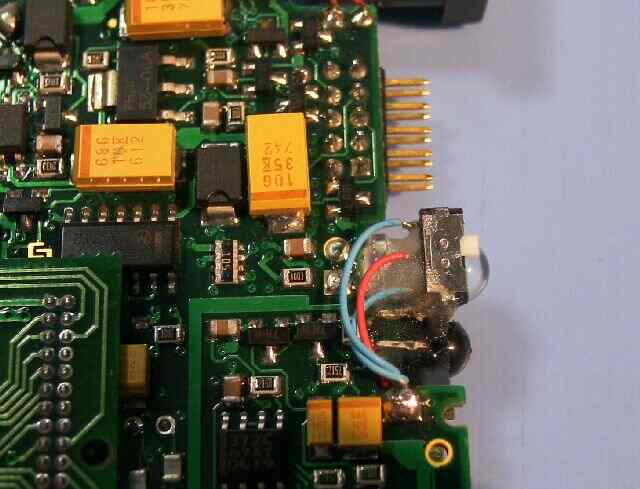

	切り替えSWを付けた場合の、スイッチ部外観です。　この程度の切り欠きを作ると、指で切り替えることが可能です。　（追加2009.05.10）
これら標準水晶裏面置き改造機では、動作中にSWを切り替えると、そのまま倍速←→標準速で変化しました。
