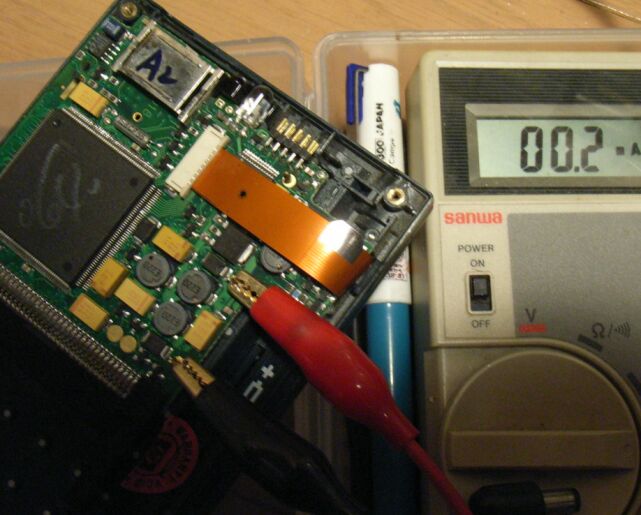

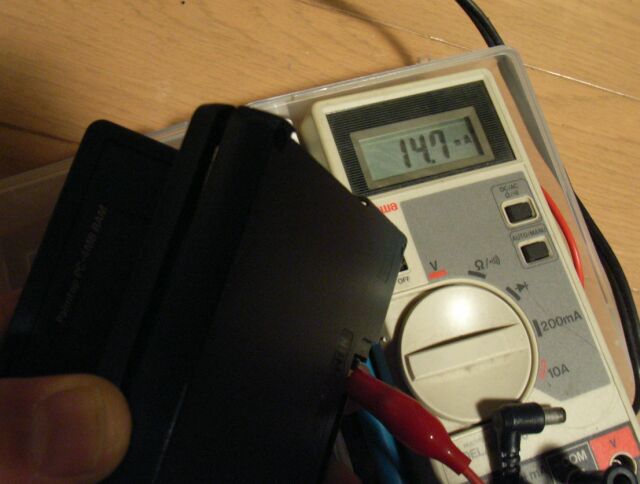

しかし、カバー（底蓋）を開けて再度測定すると、今度は電流が0.2[mA]ミリアンペアであり、2MBのメモリを搭載した個体の正常な値です。
|
 |
底蓋の中を詳細に点検してみましたが、スピーカ（発音体）に、浮きがある程度で、電池食いの原因になるとは思えません。
アルミのシールドが、どこかに短絡するのだろうかと、点検してみたものの、異常ありません。
だいたい、基板を交換しても同じということは、非常に再現性が高いということであり、わずかな接触で異常値が出る場合とは状況が異なります。
|
 |

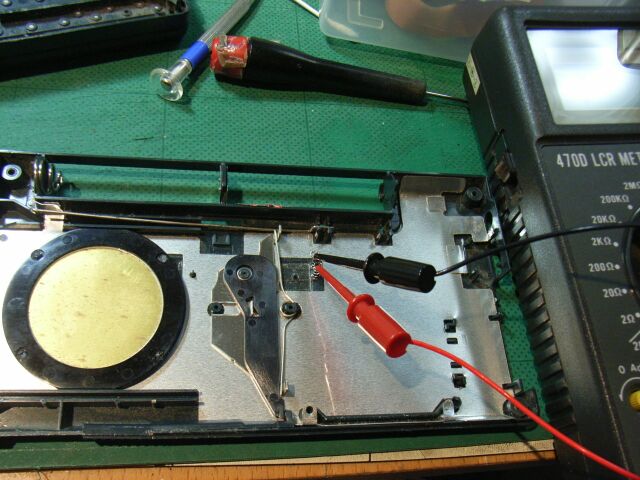

まさかとは思いましたが、スピーカラインの抵抗値を測定してみたところ、10[Ω]オームしかありません。
このスピーカは、いわゆるセラミックスピーカであり、巻き線は無いので、通常は高抵抗のはずです。
10オームの値は異常です。
しかし、それがどう電池食いに結びつくのか合点がゆきません。

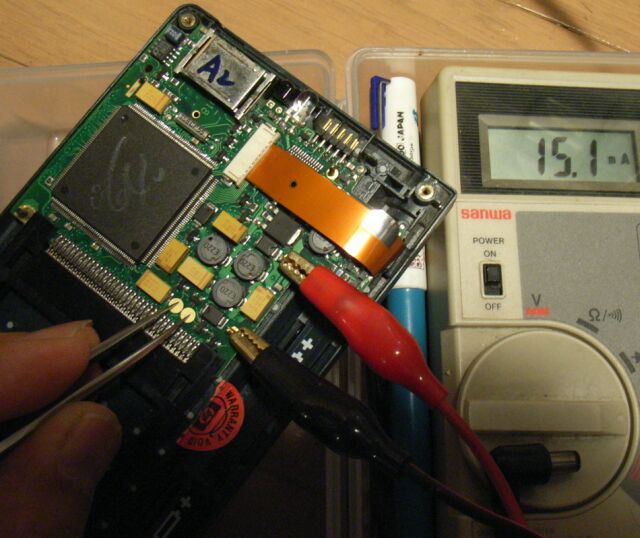

そこで、基板側のスピーカ接点をピンセットで短絡させてみたところ、15.1[mA]という異常値が再現できました。
これでスピーカ側の短絡が電池食い（異常な電池の消耗）の原因であることが確定しました。
|
 |
しかし、スピーカが短絡していた経験もありません。
どんな具合だろうかと、スピーカを外します。
（スピーカを止めるリベット（止め鋲）の頭部（溶かした部分）は、マイナスドライバで簡単に取れます。）
|
 |
スピーカを開くと、短絡の原因がすぐに判明しました。
セラミックスピーカへの給電端であるスプリング同士がショートしていたためでした。
（スピーカが浮いている状態で、内部で動いてしまったのでしょう。）
|
  |

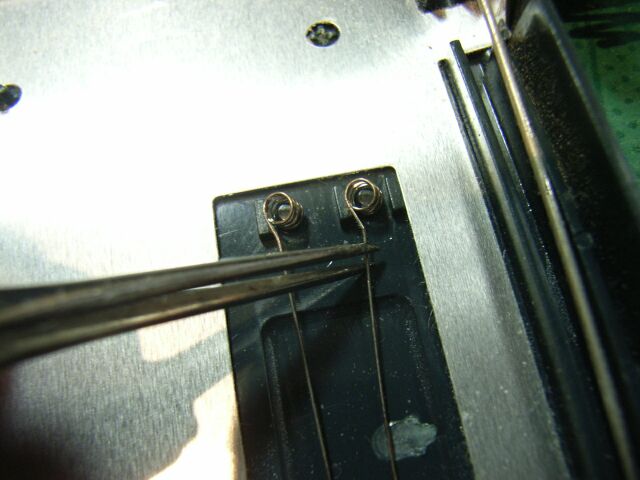

給電端のスプリングは、本来突起部に挿入されていて、動かないようになっています。
これを、元の突起部に戻します。
これで、不具合（電池食い）の原因は解消されたわけです。
|
|
しかし、この際スピーカ不良の原因にもなるスプリングは除去して、イヤホン改造で実績のあるハンダ付け（半田付け）による恒久修理とすることにしました。
|
【スピーカの半田付け】 |
   |
   |

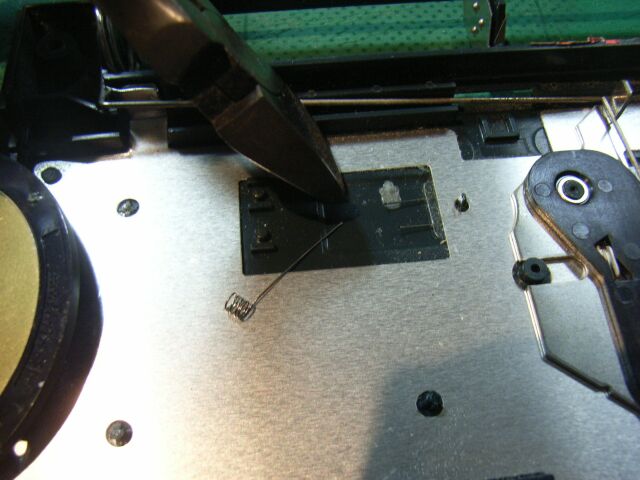

（１）スピーカへの信号供給スプリングを切断する。

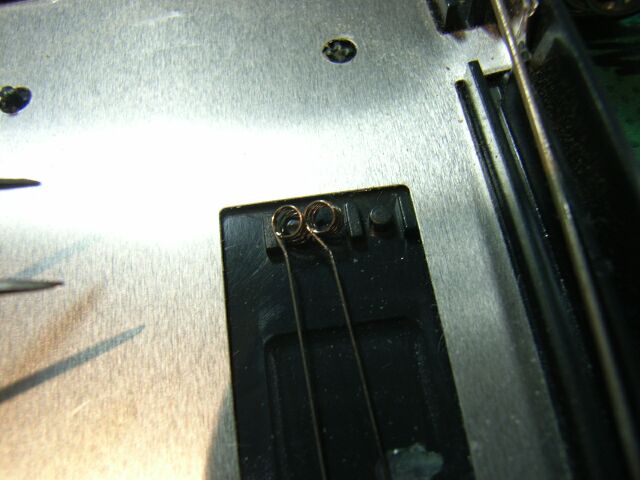

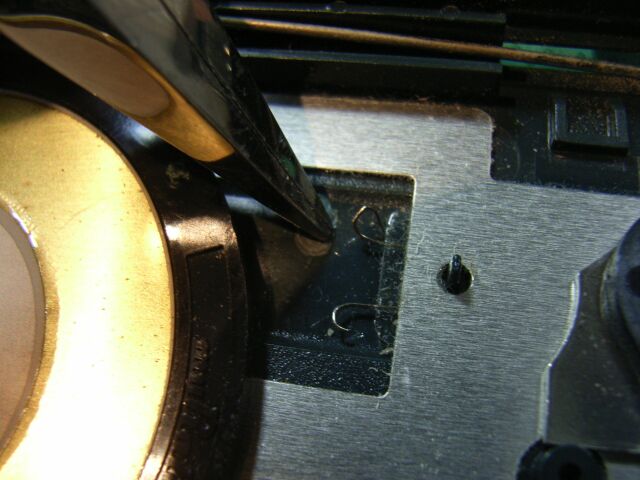

（２）切断部を曲げて丸くする。

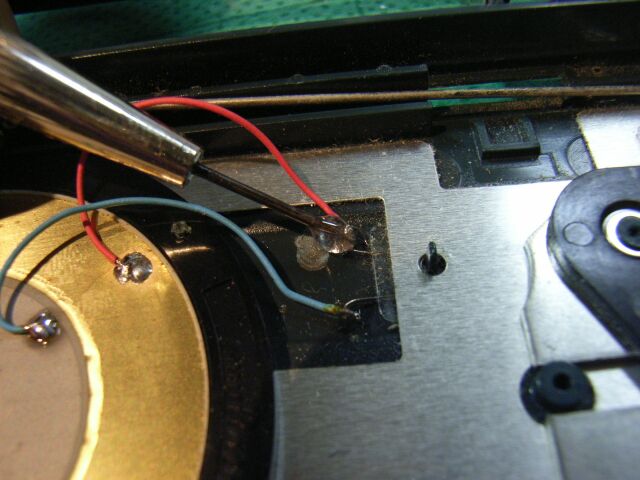

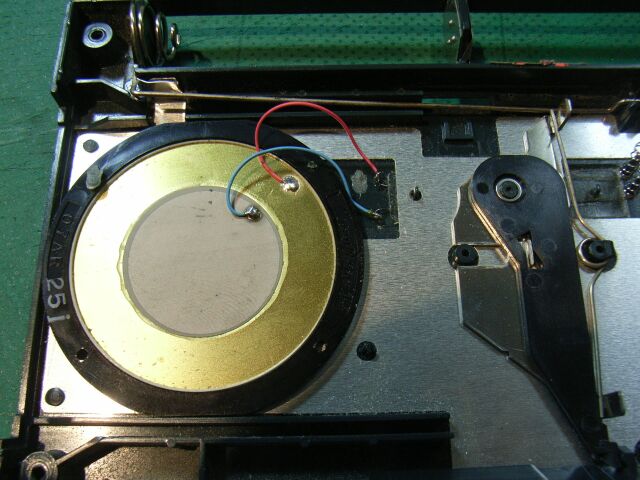

（３）スピーカと切断部とをリード線で接続する。
リード（引き出し）線は、長めの方が作業性が良い。 また、スピーカ中心部は金属では無く、導電性被膜なので、半田付け後引っ張ると剥（は）がれる恐れがあります。

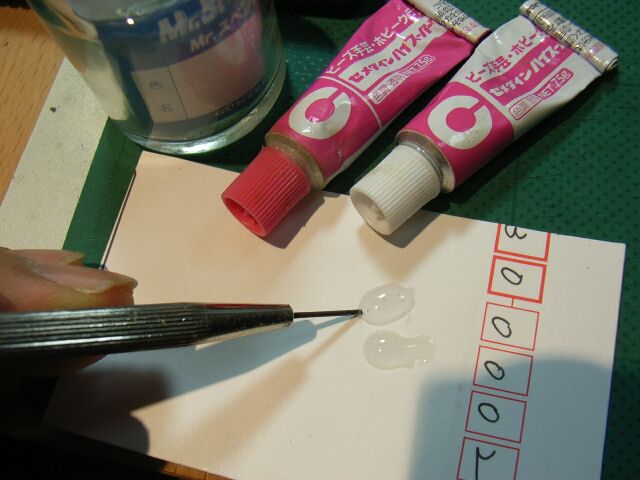

（４）半田付け部が容易に取れないよう、エポキシ接着剤で被膜する。

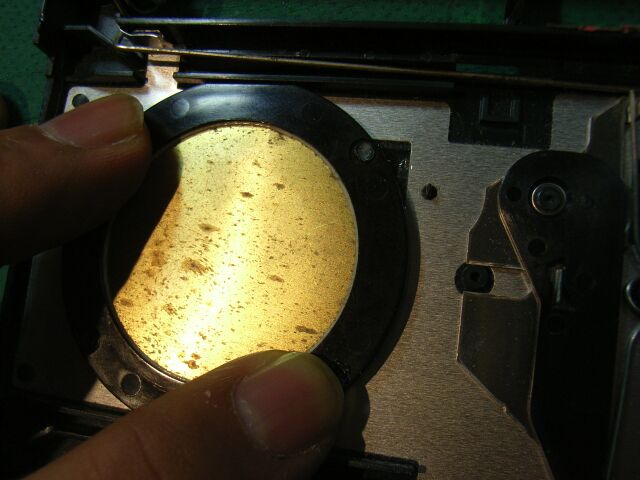

（５）スピーカを元の位置に戻す。
プラスティックリベットの支柱にカチリと填（はま）るように戻せます。 |
  |

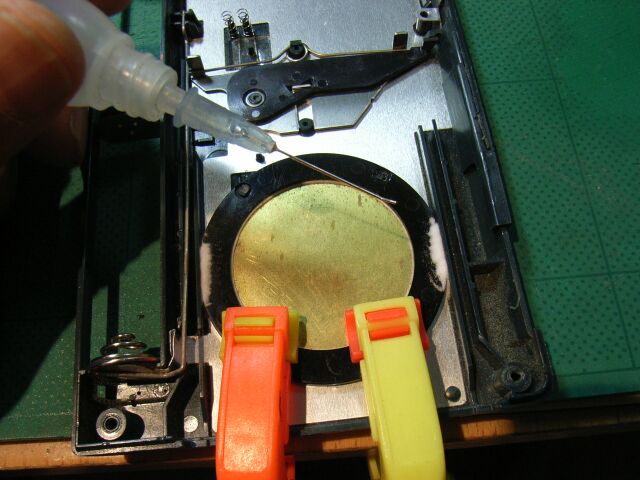

その後、音が出ることを確認し、 最終的な固定をプラリペアで行って完了です。
今回は、スピーカの短絡が、電源OFF（オフ）時の異常電流につながるという、新たな経験を報告できました。
2009.10.11
|
|
|
