家庭用品の修理例　温まらない電子レンジ

家庭用品修理例　(電子レンジ)　

（2006.06.15）
経緯、症状：

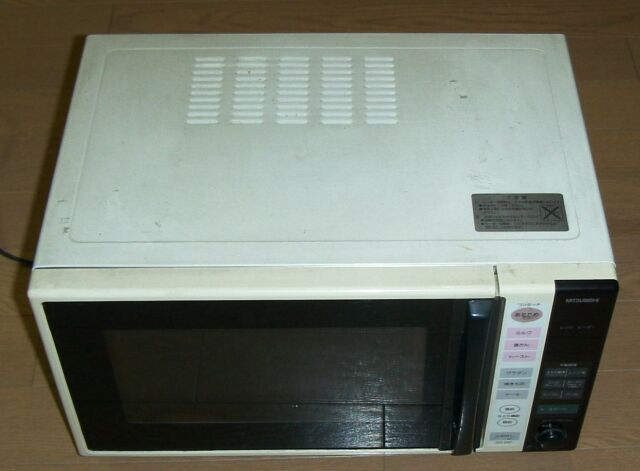

2000年ころに購入した電子レンジが初めて故障

買い替えようと思ったが、簡単に直るのならと分解し検査したところ、基板のパターンが焼けていた。
製造時の半田付け不良と思われるので、修理可能な故障と判断。

	電源を入れ、時間設定をしてスタートさせると、レンジ台は回転し、ランプが点灯し、排気ファンも回っている。しかし全く温まらない。

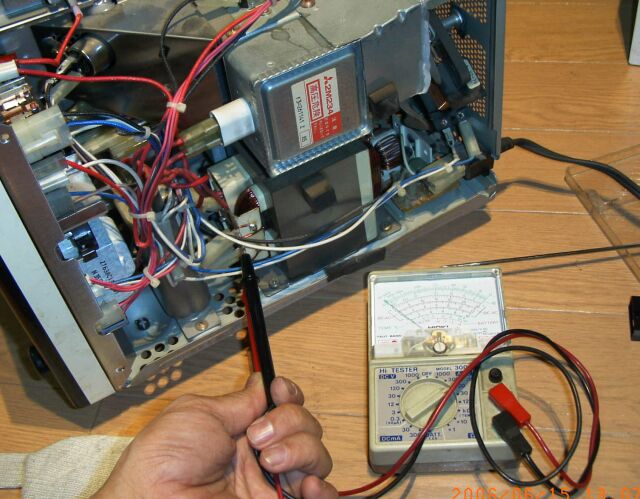

	詳細な回路がわからないので、悪くなりそうな部品（扉SW、サーモスタット）を調べるが異常なし。スタートが出来てターンテーブルが回ることから、扉スイッチ等安全ロック回路（インターロック）は正常と思われる。スタートさせながら、マグネトロン用変圧器（トランス）の一次側を測定する。全く電圧がきていない。（作動させながらの測定は感電の危険性大です。）

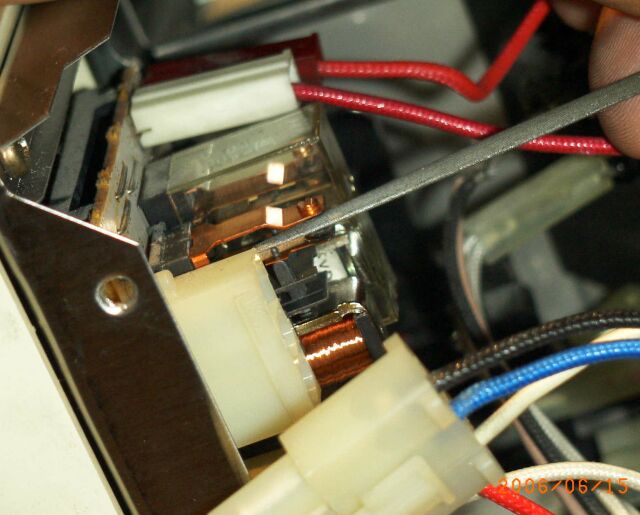

	状況から、制御系統の不具合と判断。継電器（リレー）の接点を見ると、相当に劣化している。しかし、接触はしている。　一応ヤスリで酸化物を取り除く。

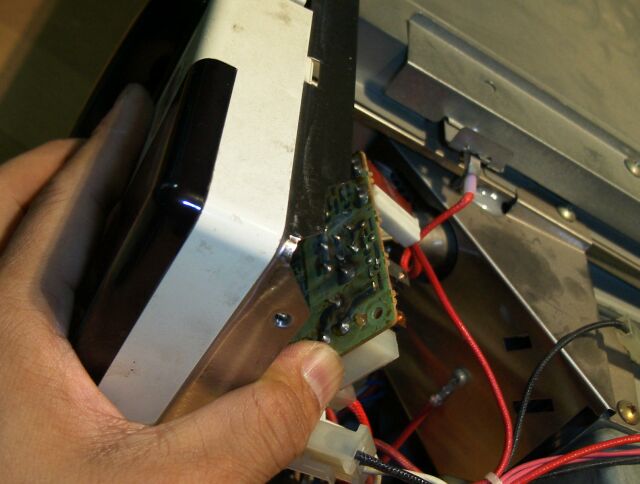

	しかし、このリレー付近がもっとも疑わしいため、基板の裏側（リレーの裏）をめくってみる。

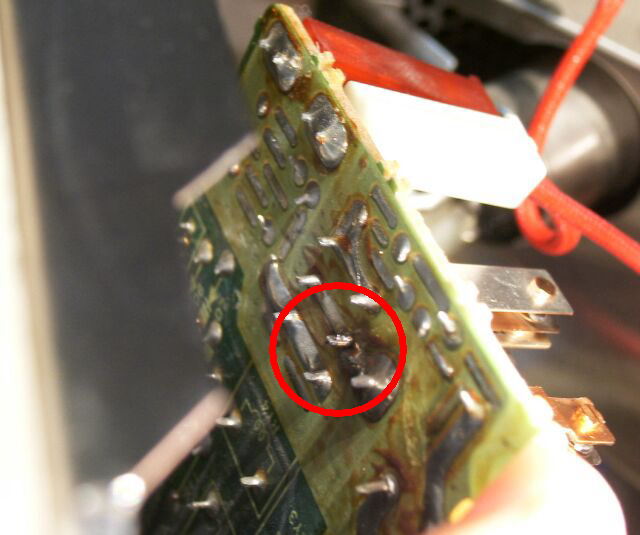

	ちょうどリレー接点のパターン（基板配線）が途切れていることを発見。この部分（赤丸）をバイパスさせて、電子レンジは正常になった。他の部品に劣化傾向が無いので、もうしばらく使用できそうである。
