ｈｐ２００LX　表示不具合例　(右側１／３の表示が薄い)

　この例も表示不具合の一態様です。
液晶の右側から三分の一程度が、薄く表示されています。

	よく見ると、薄く表示された部分はスダレ状になっており、互い違いに抜けていることがわかります。

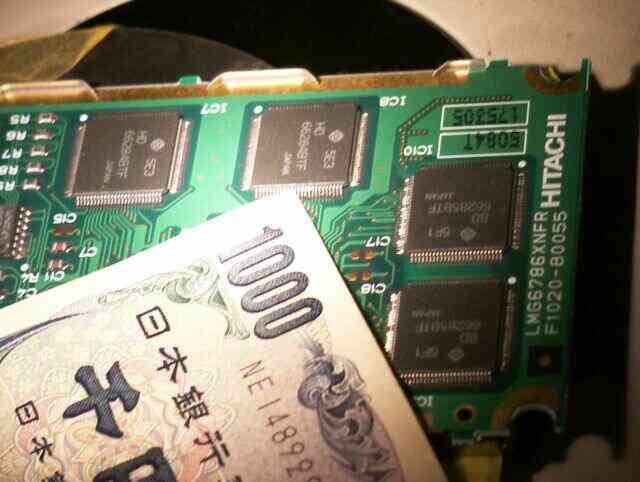

	駆動用ＩＣの足を確認すると、写真の位置のＩＣが取り付け不良でした。あまりに多数の足が浮いている状態であったため、このICが担当する部分全体にわたり不作動になったものです。足の浮いた部分が良くわかるように、千円札の角で示しています。

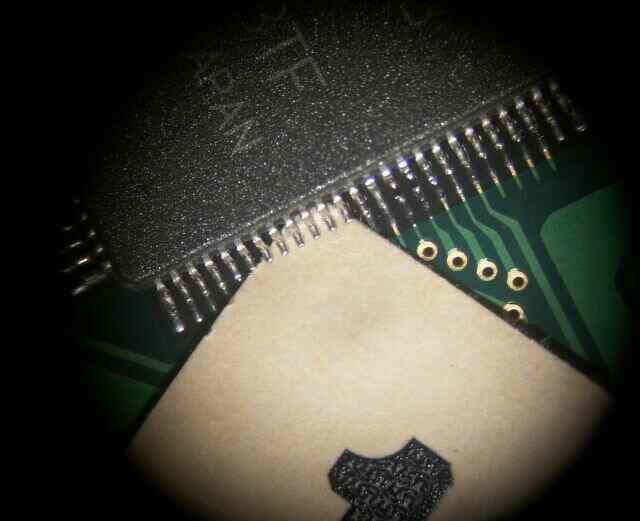

	上の写真を拡大した顕微鏡写真です。１０００円札の角が、IC（LSI）の足の下に入り込んでいるところがわかります。この列と、左の列の足がほとんど浮いた状態でした。半田をやり直すことで、表示は正常になりました。他のICの足には異常が無く、不具合はこのICに集中していました。このICだけの半田不良は、比較的珍しいのではないかと思います。（2006.06.10）
