ｈｐ２００LX　組立不良により音が出ない (くみたてふりょう)

　組立後に音が出ない場合の不良例です。

　音が出ない原因は、電極（スプリング）の挿入不良です。
　これにより、基板で作られた音声信号が、スピーカー側に伝わらず発音しません。
　

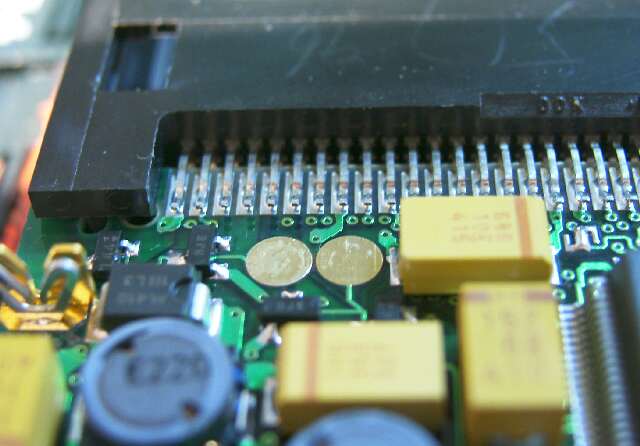

	この写真は、基板側の電極部を示しています。中央の二つの円（金メッキさっれています）が、電極です。

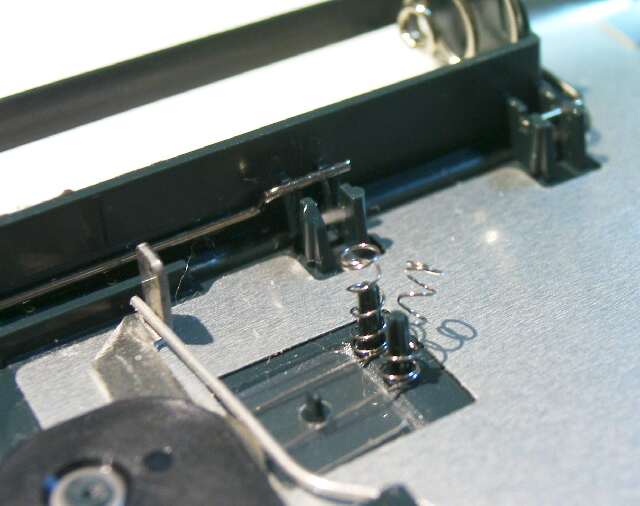

	この写真は、上（基板側）の電極に対応する、スピーカ側（底部筐体）の電極です。二つある、スプリング（巻きばね）のうち、下側が支柱から外れています。これにより、スプリングの先端が基板側の電極に接触せず、信号が伝わらなかったものです。

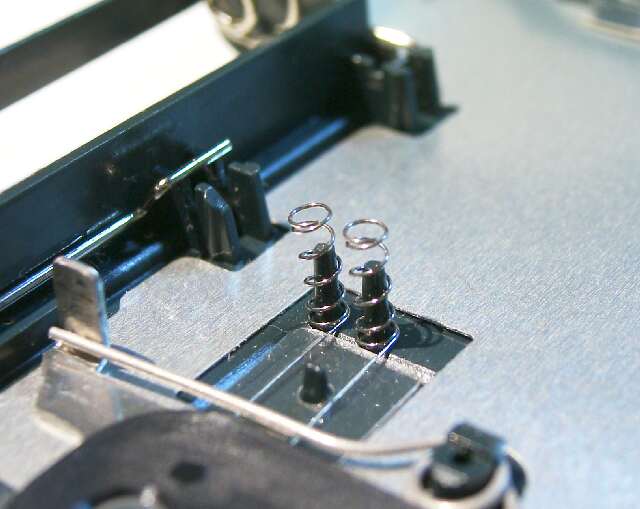

	外れたスプリングを元に戻すことにより、正常になりました。組立後に音が出ないときは、ここを確認してみましょう。 (2007.03.22)
