ｈｐ２００ｌｘ　故障例：電源が入らない、無反応　(むはんのう)（）

　原因が基板にあった例です。

　電源を入れても全く何の反応もしません。
表示部が悪くて表示が出ないときには、ピッという起動音はでますが、それもありません。
　

	電流は４０ｍａ程度出ており、クロックオシレータの水晶も正常に発振しています。

原因は、基板に割れがあり、配線パターンが切れていたためでした。

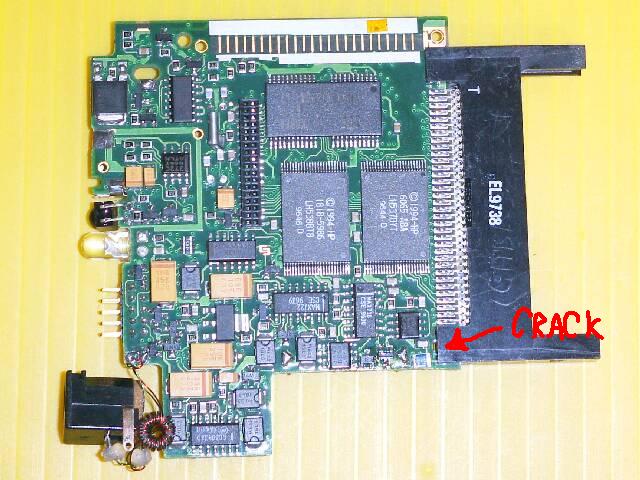

基板全体像　　

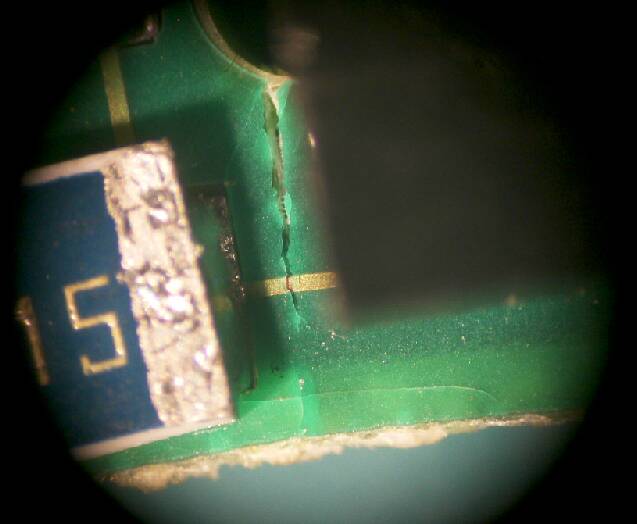

割れ部分の拡大

割れ部分の更なる拡大

修理は、割れ部分をバイパスさせるリード線を設けることで行い、これで無事起動するようになりました。

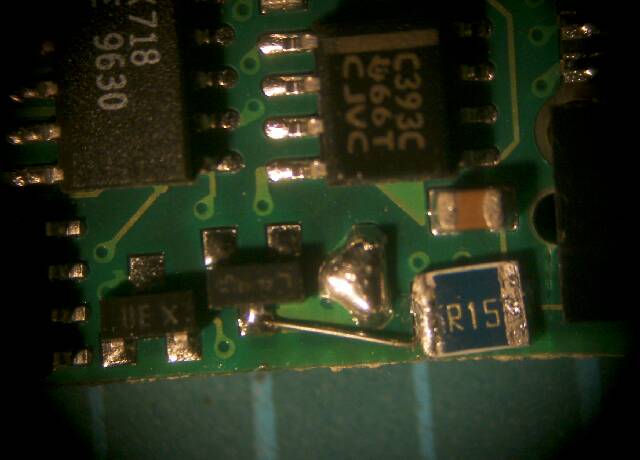

	本来左の写真のＲ１５と書かれた部品の両端は、その左の三角状ランドと導通していなければならないところが、２００オーム程度の抵抗を持っていました。このためここが導通するようにジャンバ線を設けました。この写真ではトランジスタの部分に接続しています。ここも一体で導通している部分であり、半田付けがやりやすいために選択しました。
この割れは、カード挿入部の付け根に当たるため、落下等の衝撃が加わり、てこの原理で力が集中したものと思われます。
