ｈｐ２００LX　電池の消耗が少し早い例 (軽い電池食い)

この例は、通常気づかない程度の電池食い（消耗が早い）症状が出ていたものです。
不具合の状況がわかりやすかったので記録しておきます。

倍速6MB機の電池消費電流を検査していたところ、本体の電源オフ（サスペンド）状態で5.3[mA]ありました。
これは、通常の0.2[mＡ]と比べると、異常に高い値です。

そこで、まず拡張メモリ（ドーターボード）を外してみました。
すると電流は正常値になりました。

ということは、拡張メモリが悪いということになります。

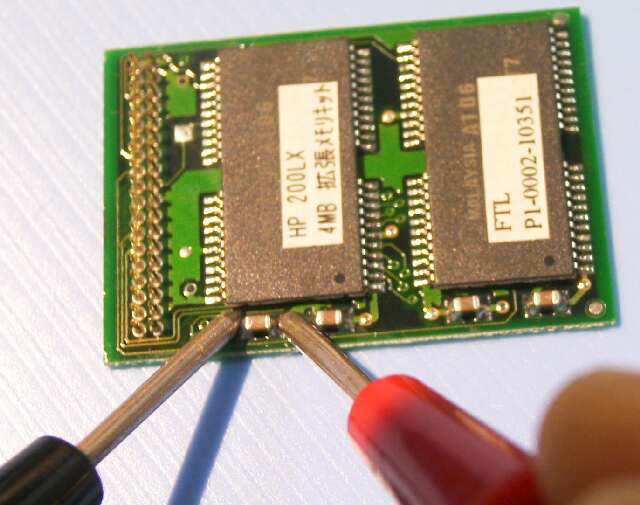

	これが拡張メモリです。２ＭＢのチップが２個乗っていて、基板に刺すことで４ＭＢ分追加することができます。チップ（メモリＩＣ、DRAM）の横には、電源用のパスコン（バイパスコンデンサ）が４個付いています。同様の例から、おそらくこのパスコンの不具合だろうと推測。パスコンごとテスターで抵抗を測定しました。

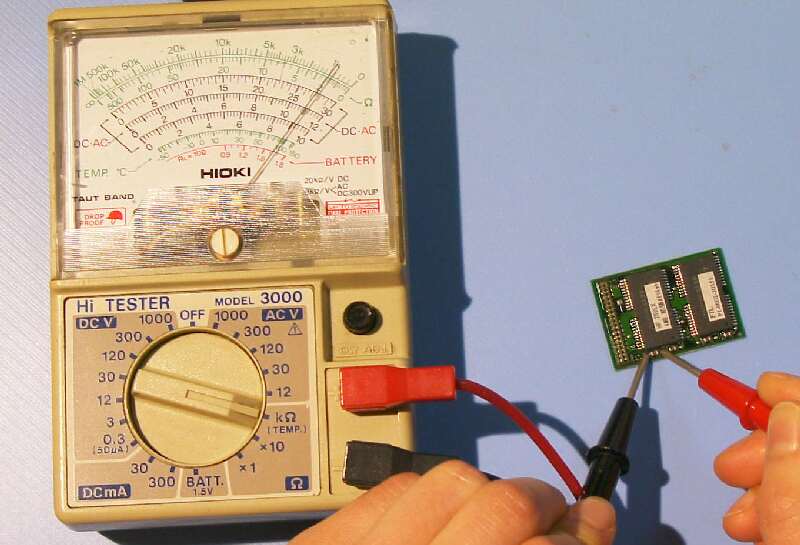

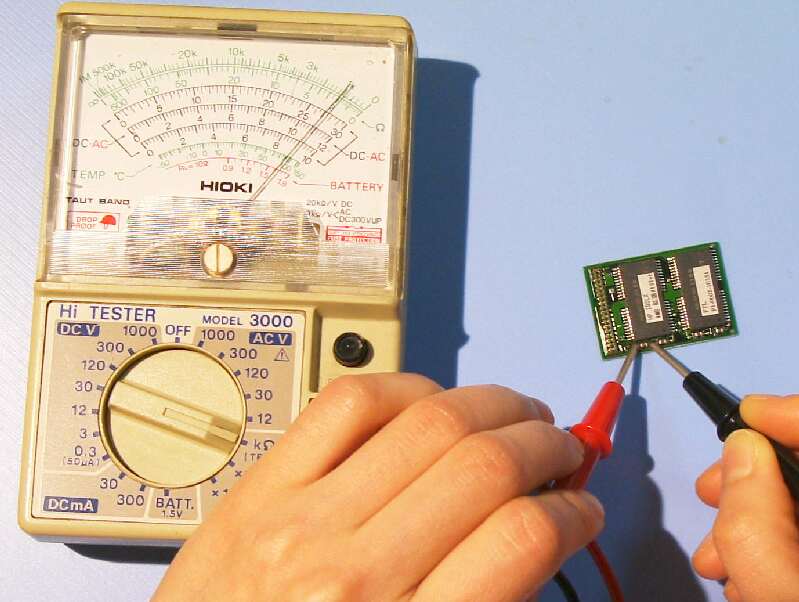

		レンジをキロオームレンジにして測定すると。約１[kΩ]でした。（写真左）プローブ（測定リード端子）を逆に接続したこところ、これも約１[kΩ]でした。（写真右）この状態は不具合だと判断できます。（半導体回路の電源では、通常、極性を換えると、一方は高抵抗になります。）

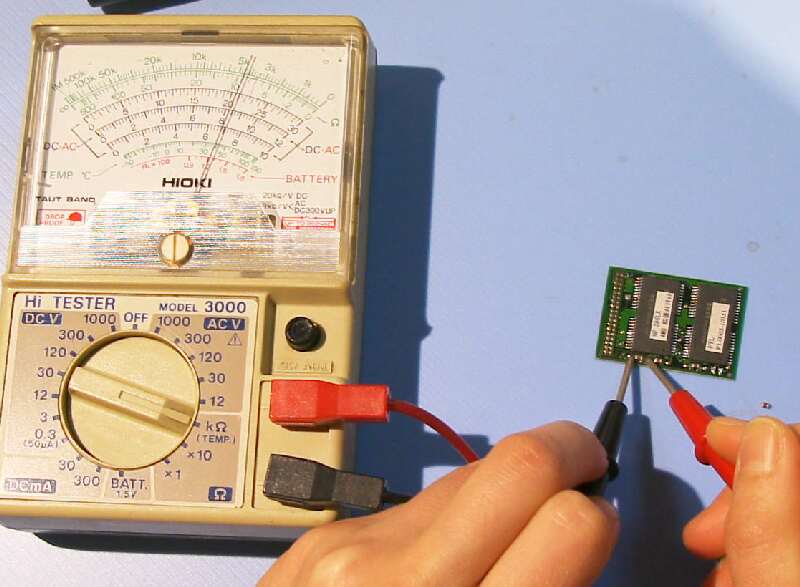

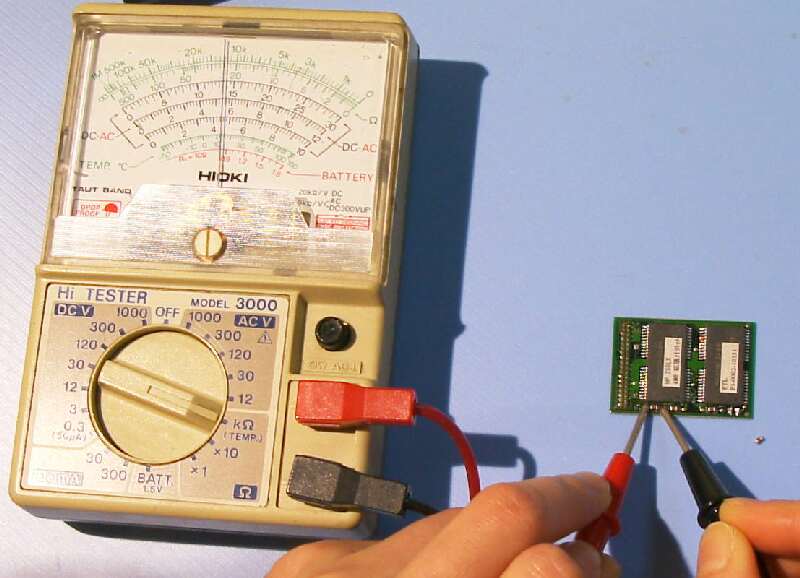

		この写真は、パスコンを一つ外した状態です。（写真を拡大させると、右端のパスコンが外れていることがわかります。）すると、測定値は約4[kΩ]　（写真左）と約12[kΩ]　（写真右）となり、正常値になりました。たまたま、一個を外して正常になりましたが、４つの内のどれが悪くなるかはわかりません。なお、外したパスコンを単体で測定したところ、無限大（∞）であり、半田コテの熱で直ってしまったようです。（2007.01.14）
