ｈｐ200LX 補修例：ICの半田不良による表示乱れ。
hp200LX Repair: Incomplete display by solder defect of IC.　)

　
　この例は、良くある表示不良の一例です。

すだれ状の不良表示

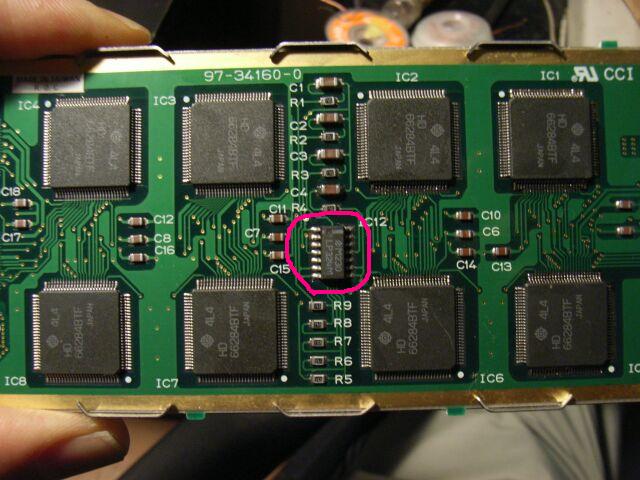

　しかし、症状がスポンジ不良に似ているものの、原因が中央のICの半田不良であった例です。

　周辺のICの半田には全く問題が無く、中央のLP324M（http://www.alldatasheet.com/）のみが半田不良を起こして接触不良になっていたものです。

　以前にも同様の表示不良例がありました。
　今後も希（まれ）にですが、本例が発生する可能性があります。

　2010.05.15
