改造：　ルーターに逆転スイッチを付ける。

　　小型のルーター（リューター, router )として、ＰＴ-α（ピーティーアルファ）という製品があります。
　ペンサイズの中に小型モーターと制御部とが組み込まれています。
　このため直接１００Ｖコンセントに入れるだけで小型グラインダー、ドリル等として使用でき、速度調整までできる優れものです。

　
　一つだけ難を言えば、モーターの逆転ができないというところです。
　通常必要ないのですが、電子機器を留めるネジが折れ込んでしまったときに、右回転で削るとネジが少しずつ回転し、中へ逃げてしまうことがありました。
　そこで左回転させながら削りたくなったのです。

　結果的に、純正ではないかと思えるほどに使い勝手の良い改造ができました。
　失敗すると回路を壊すかもしれませんので、気をつけて改造します。

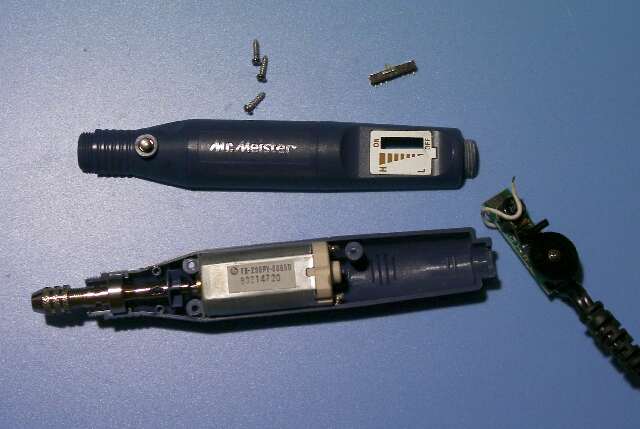

	まず、分解してみました。前後の六角ナット部を外すと簡単に分解できます。簡単な構造とすることで、コストを下げながらも、必要な精度を得ようとする工夫が見られます。（上右に見える部品が追加のスイッチです。）

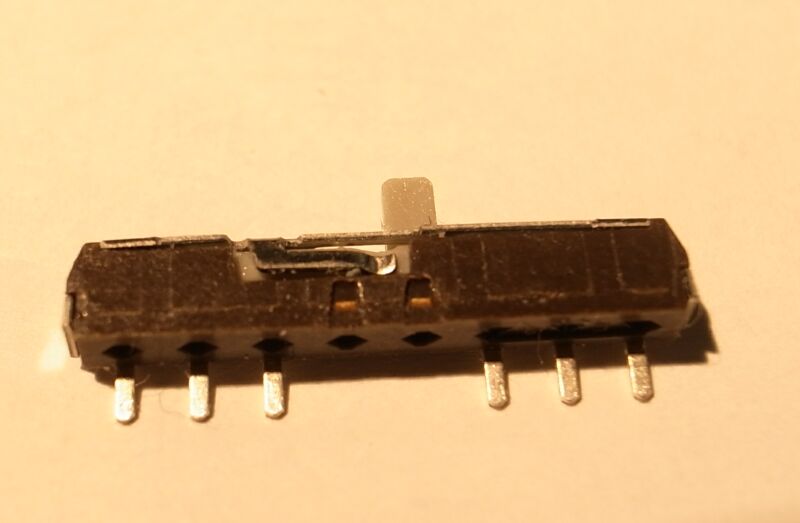

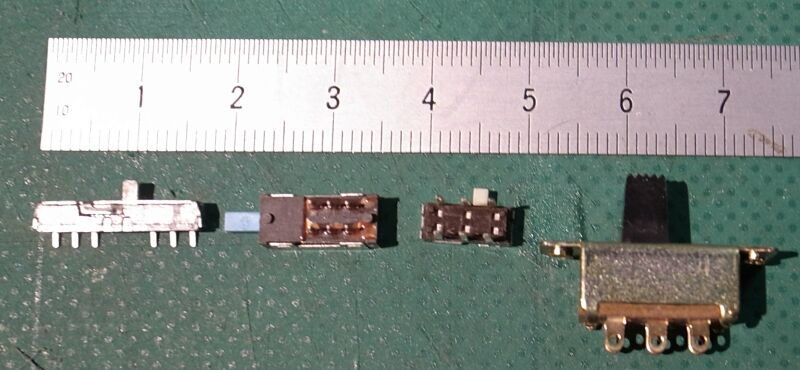

	回路としては、トライアックによって交流部分の制御を行い、そのまま全波整流（ダイオードブリッジ）して直流モータへ送るという簡潔なものです。単にモーターに直流電圧を与えれば回転するので、外部直流電源を直結してみましたが、30[V]を与えても弱い回転しかしません。このモーターは直接１００[Ｖ]で回転するようです。そこで、モーター直前の極性をスイッチで直接切り替えることにしました。（スイッチは２回路３接点のスライド式を使用）　スライドスイッチ例　COPAL　ALPS 　＞少量で購入可能なスライドスイッチ

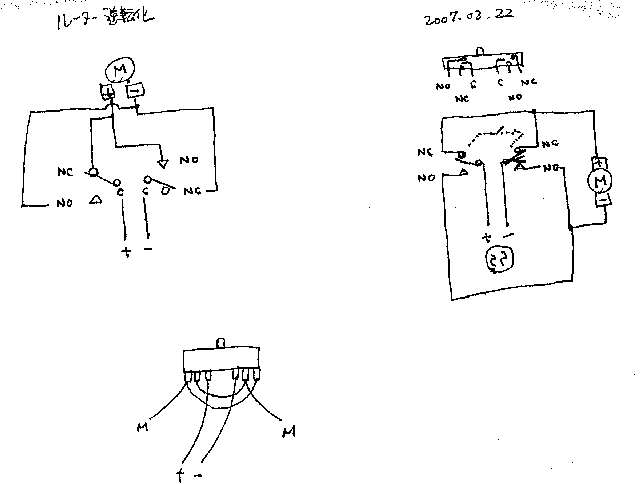

	スイッチ（ＳＷ）の結線図仮結線をして切り替えてみましたところ、良好に作動いたします。

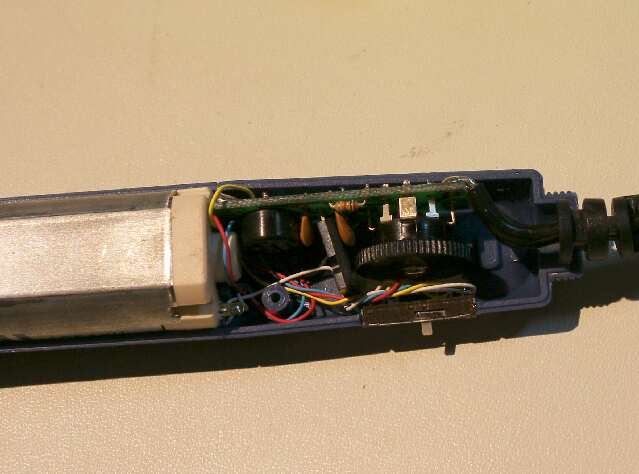

	スイッチが入る部分を少し削って、スライドスイッチを取りつけます。エポキシ接着剤で簡単に留めます。（SWには金属の突起部があるので、内部へ入り込みません。）また本体の空間部分に納まり、取り付け状況は良好です。

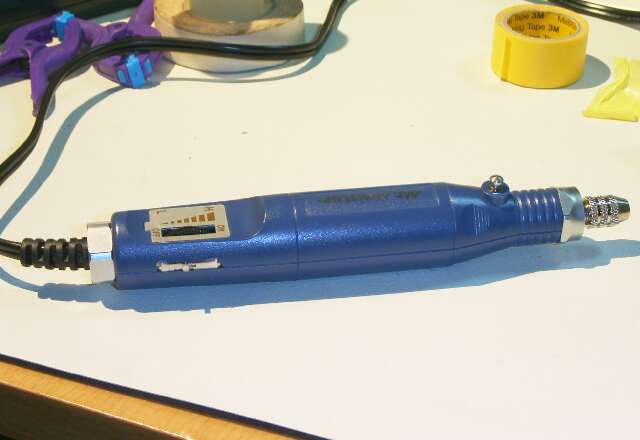

	本体をくみ上げたところ。追加スイッチは、本来の電源兼速度調整ノブのすぐ右側に位置し、使用感も良好です。
	改造したルーターで小型パソコン（HP200LX）の筐体に折れ込んだネジを削りとっているところ。（2007.04.11）


PTαは、アートルーターという名前でも販売されています。ＲＥ　アートルーターセット８１点　先端工具付　＞最新在庫　　＞ホーム
