ｈｐ２００ｌｘ　故障例：水晶の接続不良 (すいしょうのせつぞくふりょう)（）

　症状：電源が入らない。（電池でも外部電源でも、反応無し、電源オン時のピッという音も出ない。）

　原因はクロックを作る水晶の、取り付け部不良による接触不良でした。
これにより、ＣＰＵが起動できない状態でした。

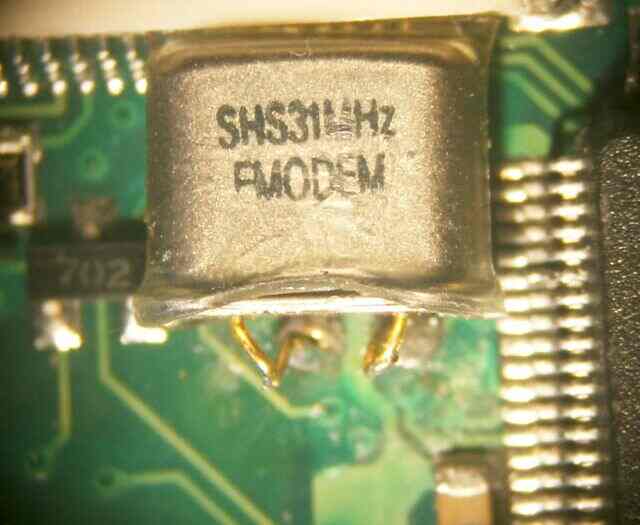

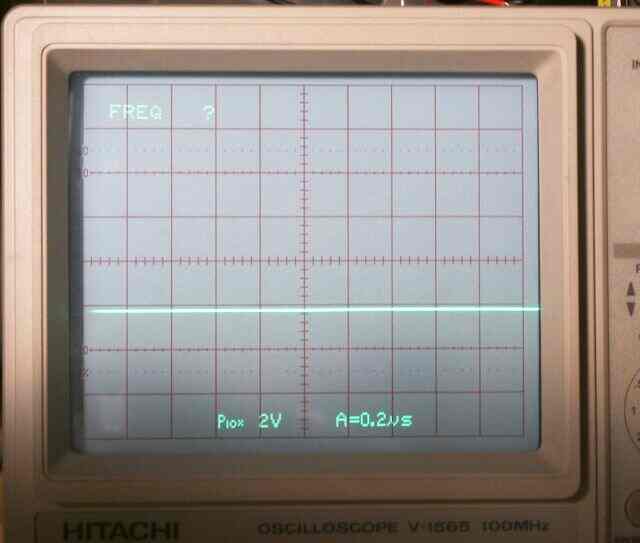

	左の写真は水晶（倍速）の取り付け状態です。少し半田の乱れがあります。　何度が取り外した様子です。　　　　　　　　オシロスコープで波形を見ると、全く発振していない状態です。

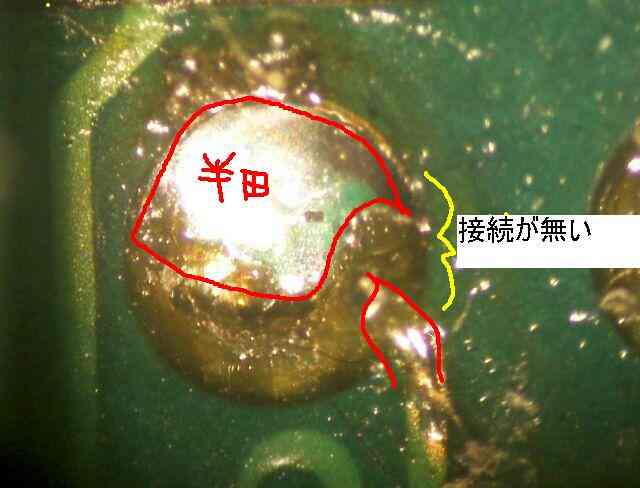

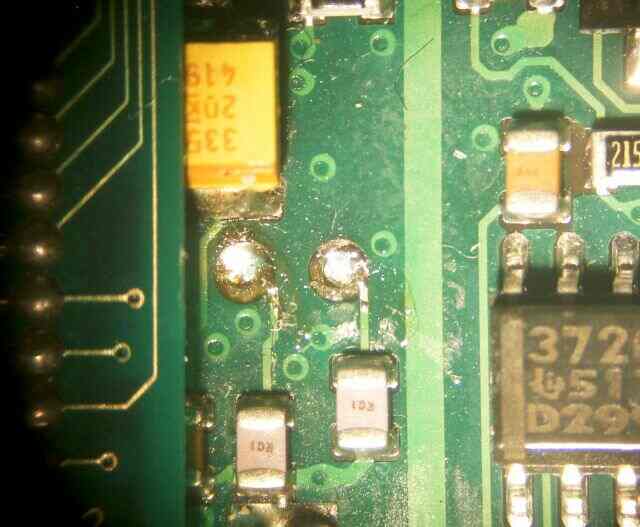

	水晶取り付け部の裏面を詳細に点検すると、半田がついているように見える部分で、電気的接続が無い状態がありました。スルーホール金具も欠けているようです。

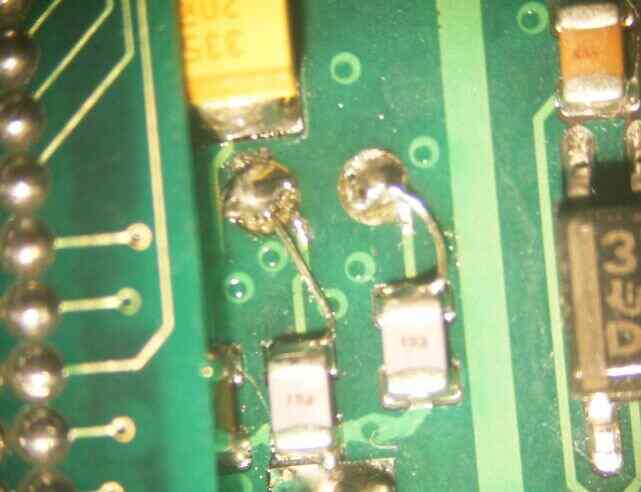

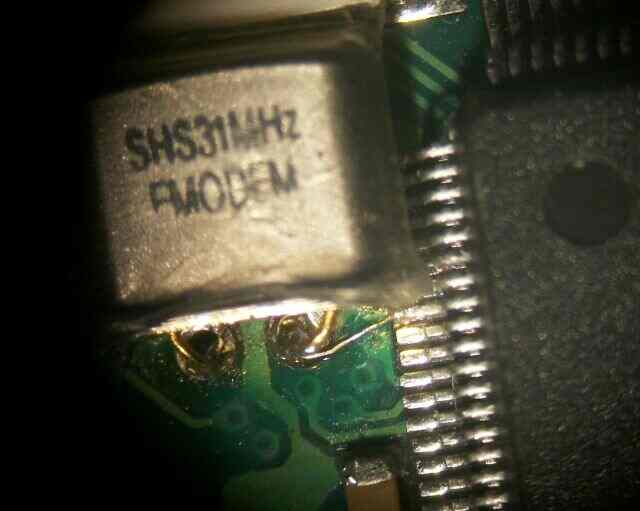

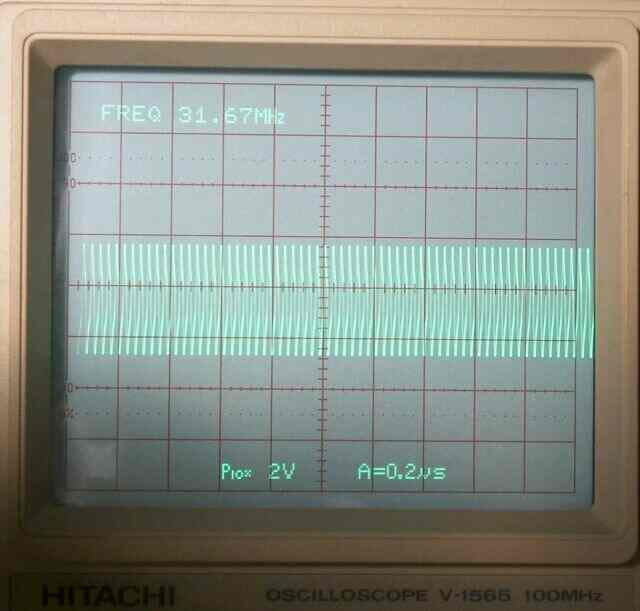

	水晶の足を少し出し、ここからにジャンパー線を取り付けて、接続が無い部分をバイパスするようにすると、発振は正常になりました。これで、200LXも正常に起動するようになりました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 2005.10.21

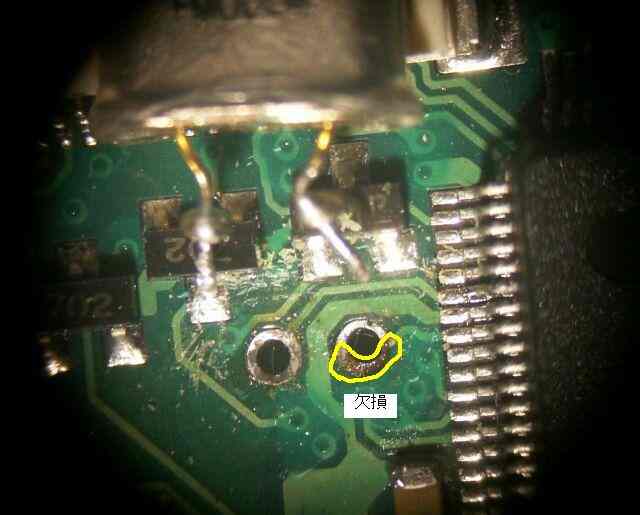

	その後半年で、同様の状況（電源が入らない）が再発しました。今度は、基板の上面側の配線が切れていました。前回の修理では、水晶を外していなかったため、上面のスルーホールにも欠損があるとは気づきませんでした。
	再度欠損部をジャンプする配線を行い、正常動作となりました。水晶の交換だけでも、あちこち配線が切れてしまうという例です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 2006.05.09
