ｈｐ２００LX　BKUP BATTERY LOW 表示 (バックアップバッテリー低下)

　この例は、補助電池を替えたときに「BKUP BATTERY LOW」の表示が出たものです。
　交換したばかりなので、電池が悪かったと判断して再度交換しても、表示が出ました。
　結局電池の取り付け部が悪かった例です。

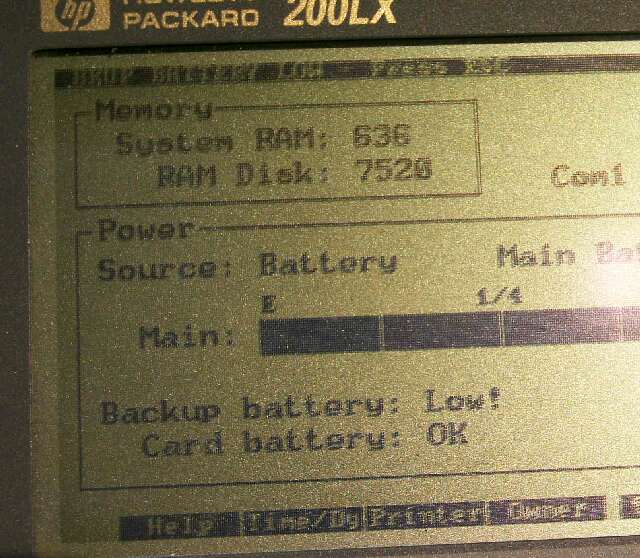

	表示のみの問題かもしれないと、SETUP画面を見ると、 Backup battery：Low ！　と表示されています。

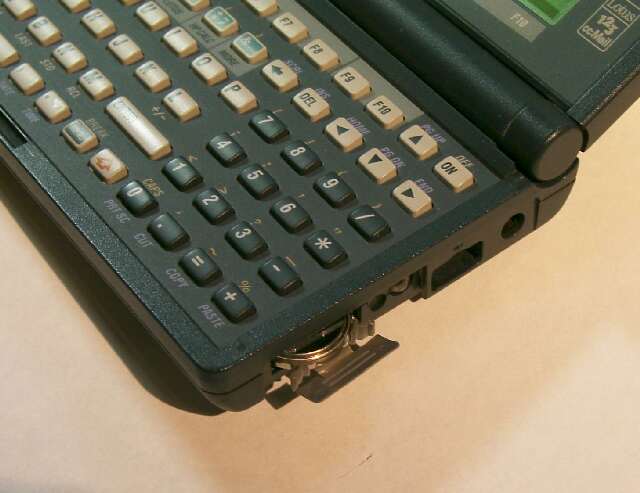

	しかし電池は新品であるので、挿入の問題かと思い、少しずつ入れて様子をみると、半分ほど入れた状態では正常（Backup battery： ok）となることを発見

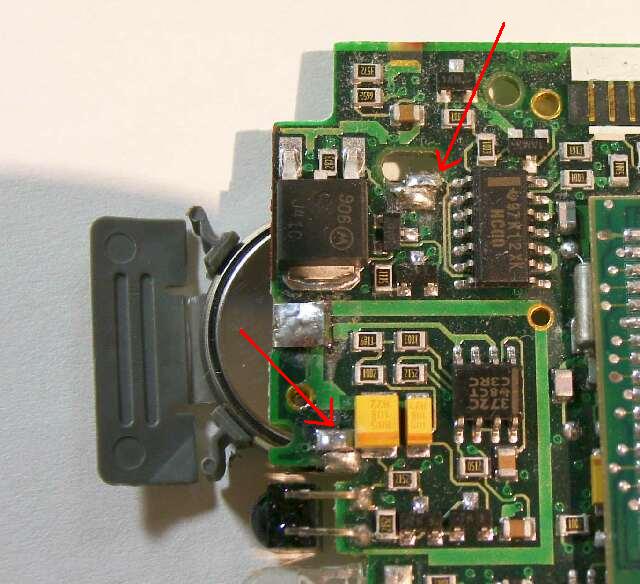

	基板を詳細に見ると、補助電池のホルダ（外枠）を基板に接続する部分、２カ所（赤矢印）の半田が両方割れており、ホルダが動く状態でした。ホルダは電池の正極（＋）ですので、動いて接触抵抗が高くなったか、付近に接触して短絡状態になり、電圧が伝わらなかったものです。

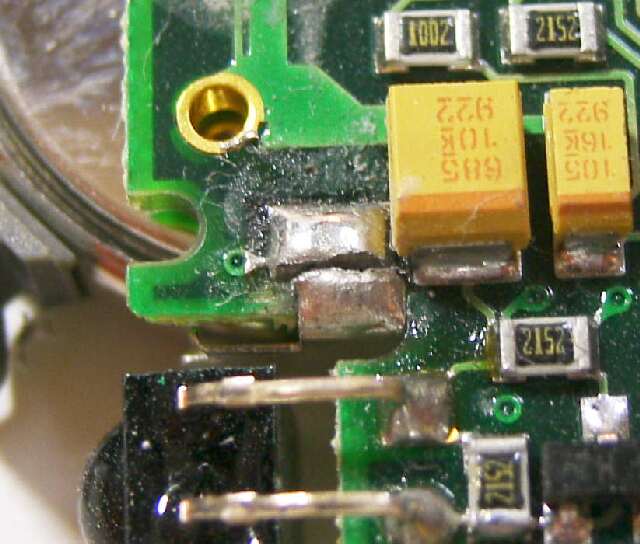

	このホルダは下側が割れていることは良くありますが、両方割れていることは希（まれ）です。なお、この写真の割れた部分が、その右側のコンデンサの電極に触れると、補助電池（sub battery）は短絡状態になります。（2006.12.06）
