 hp200lx (補助電池電圧低下のメッセージ)()
 現象としては、電源をいれたときに「BKUP BATTERY LOW」(補助電池電圧低下)の表示が出るものです。
 以下は一例です。

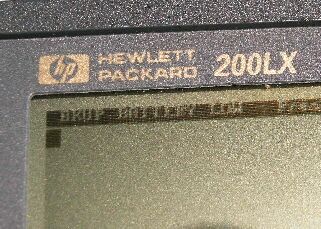

BKUP BATT LOW の警告表示 左上に
BKUP BATTERY LOW
−PRESS ESC の表示が出ます。
補助電池を交換すれば一時的に消えますが、少し使用しているとまた現れます。

この現象は時々あらわれるため、原因がつかめていません。

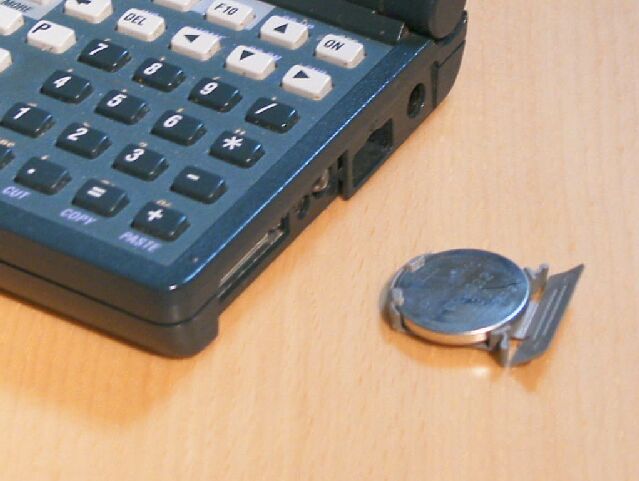

誤った補助電池挿入写真

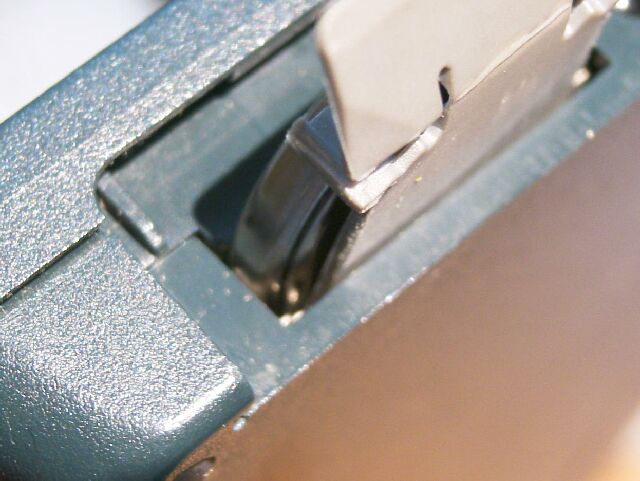

誤った挿入で電池が短絡される
この例は、同様の表示が電源を入れる度に発生するようになったものですが、分解組立て後に発生したものです。 補助電池を取り替えても同様の表示が出ます。
良く見ると、補助電池の挿入方法が間違っていました。

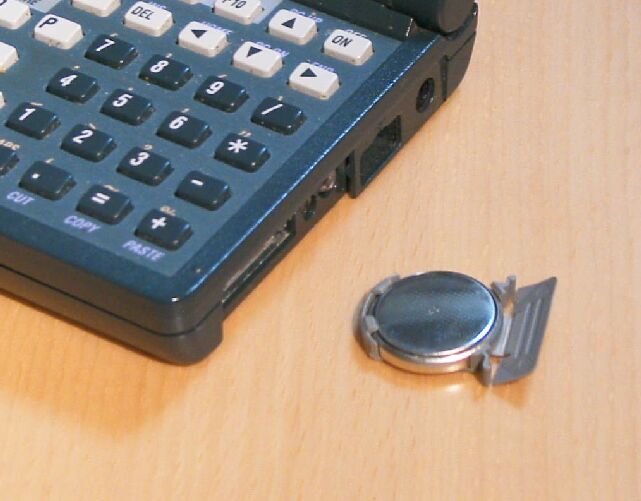

正しい挿入方向
こちらが正しい挿入方向です。
つまり、電池の表裏が逆でした。

逆に挿入すると、電圧が供給されないだけでなく、電極の形状から挿入した電池は短絡された状態になり、瞬く間に放電してしまいます。(発熱します)

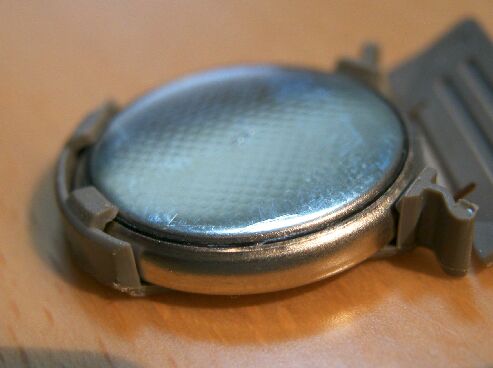

正しく挿入された補助電池ホルダー
正常な挿入状態では、メーカー等の刻印文字は見えません。
(2007.07.10追加)
一度でも補助電池を表裏逆に挿入すると、再度正常な位置で挿入しても
「BKUP BATTERY LOW」の表示は消えません。
 これは、誤挿入によって、補助電池が数十秒短絡状態になり、放電により電圧低下するためです。

従って、入れ間違いに気づいたときは、新品の補助電池を入れる必要があります。)
