 hp200lx シリアルポートのピン折れ()
 200LXには、独特の形状のシリアルポートがあります。
この例では、ポート内のピンが折れた例です。
シリアルポートの外観 ピンが折れたように見える ピンが押し込まれて折れたようになった

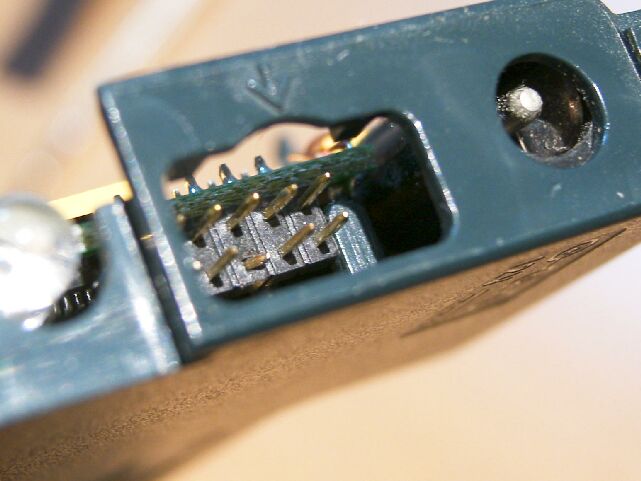

シリアルポートの外観写真
下段の左から2番目が折れているように見えます。

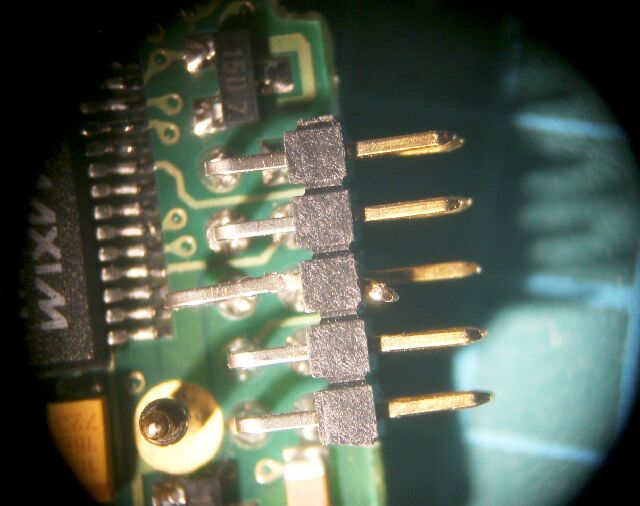

基板を取り出してよく見ると、ピンは折れているのではなく、引っ込んでいる状態でした。 真上から見ると引っ込んでいる状況が良くわかります。

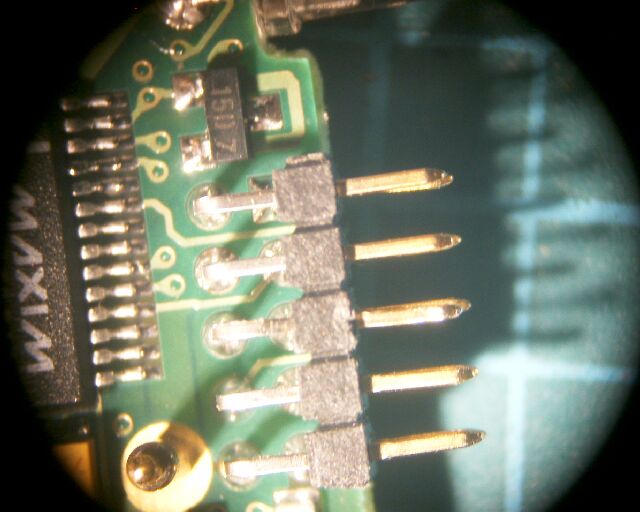

ピンを元の位置に戻したところ 引っ込んでしまったピンを慎重に元の位置に戻し、接着剤で固定しました。
曲げで無理な力を受けた半田付け部も再半田します。
これでコネクタの挿入も良好です。

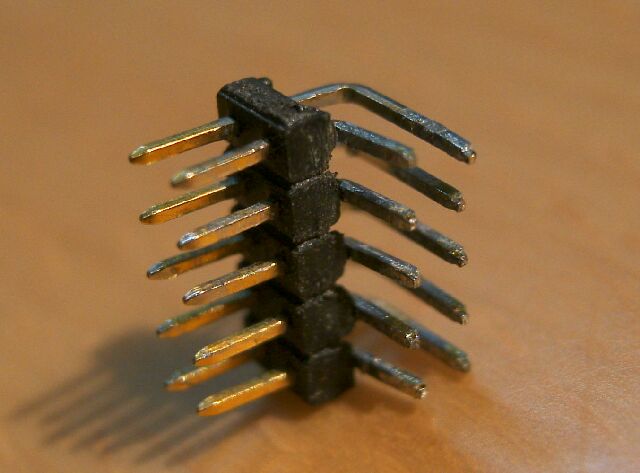

ジャンクから取り出したシリアルポートコネクタ
ジャンクからコネクタだけを取り出して交換に備えましたが、今回は不要でした。



 追加(2006.12.06)

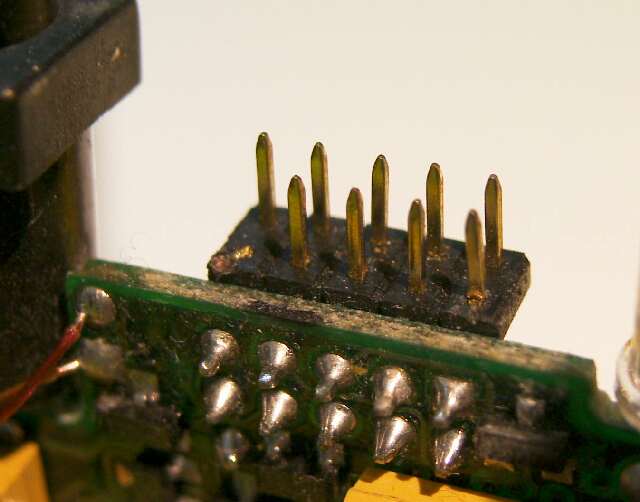

この例は、一本が折れてしまったものであり、コネクタ部を交換するしかありませんでした。

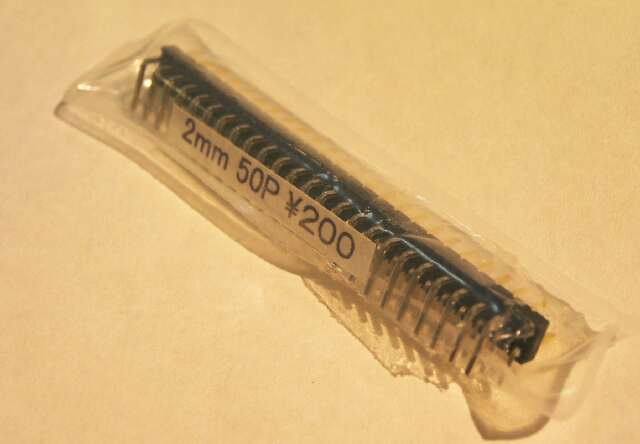

長く連なった状態のピンを入手して、5列分を切断して使えます。
       連続したピン

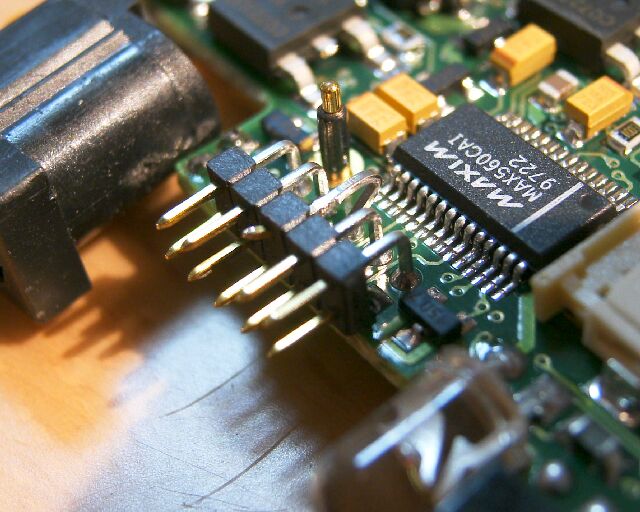

取り外すときは、ピンを切断するとやりやすいです。

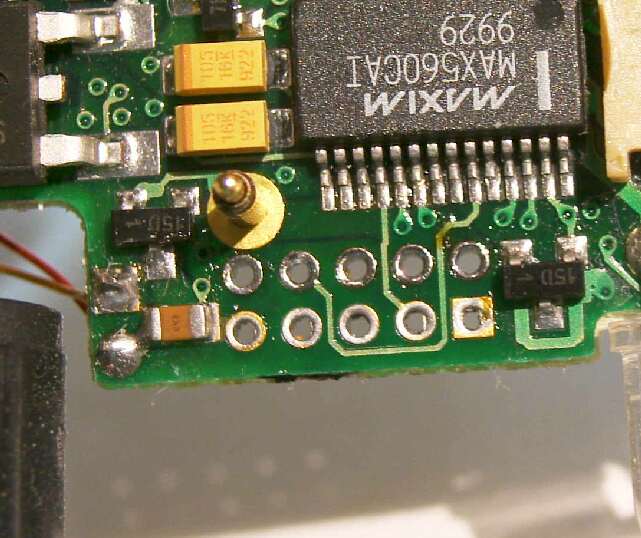

また取り付けの際には、基板側のスルーホール(貫通孔)から半田を綺麗に除去しておきます。
