ｈｐ２００ｌｘ　故障例　(電源が入らない)（）

　雨の中で使ってから調子が悪くなり、電源が入らなくなった例です。

　結局、キーの電極からの信号を伝えるパターンが途中から不具合を生じていたものです。

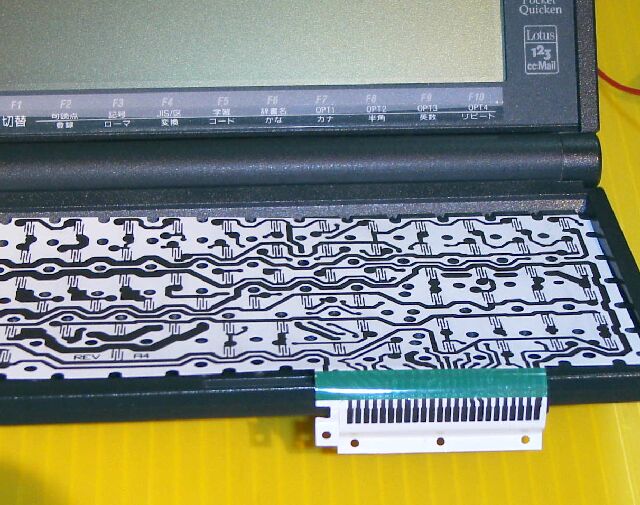

	この写真は、キートップを外した後にキーパターンが見えているところです。

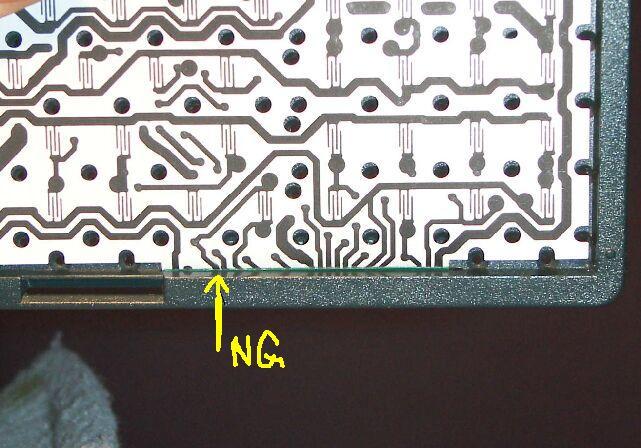

	不具合が生じていた部分は、写真のＮＧで示した部分。　ちょうど折り曲がり始めたところでした。

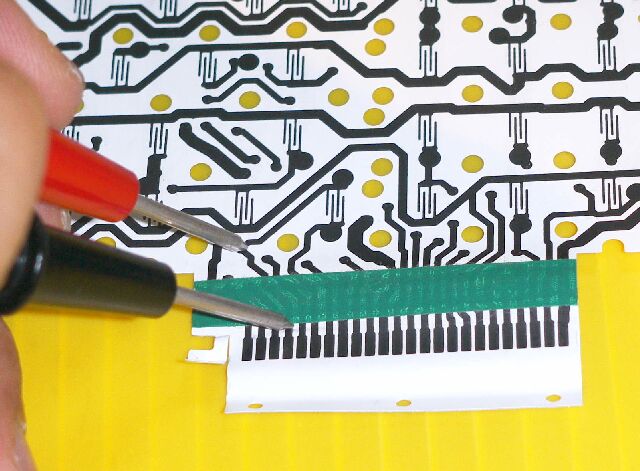

	テスターでキーパターンの導通を検査しています。　この僅か1cm程度の緑色のテープを挟んで導通がありません。（正確には１００ｋΩ程度まで増加）この部分は、ONキーの片側に接続されている共通（コモン）部分です。したがってＯＮキー以外にも不具合があったもの思われます。

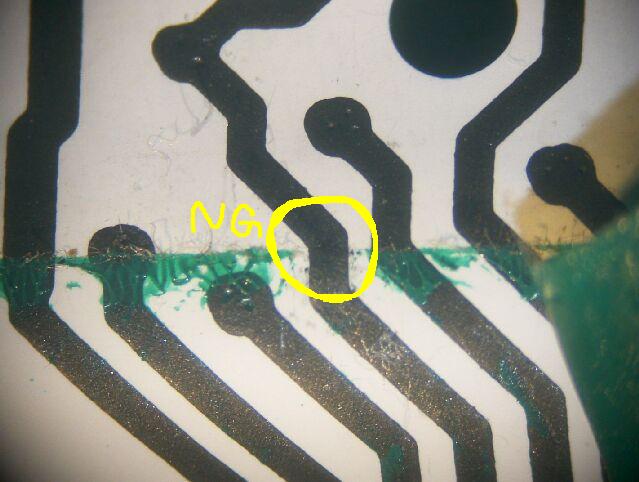

	緑色のテープを剥がしてみましたが、外観上不良はありません。ところが黄色の丸で囲んだ部分で導通がありません。良く拡大してみましたが、不良は確認できません。

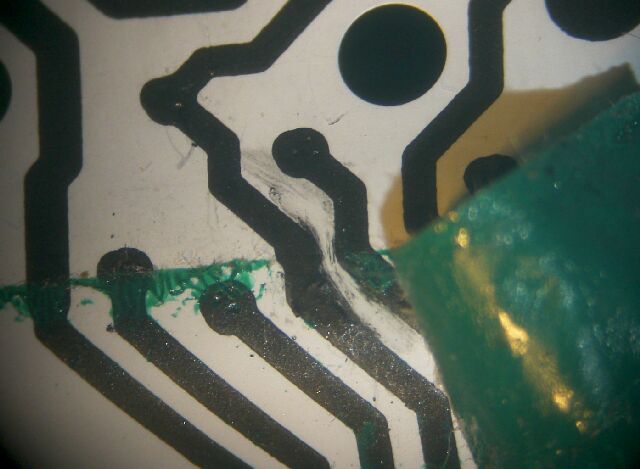

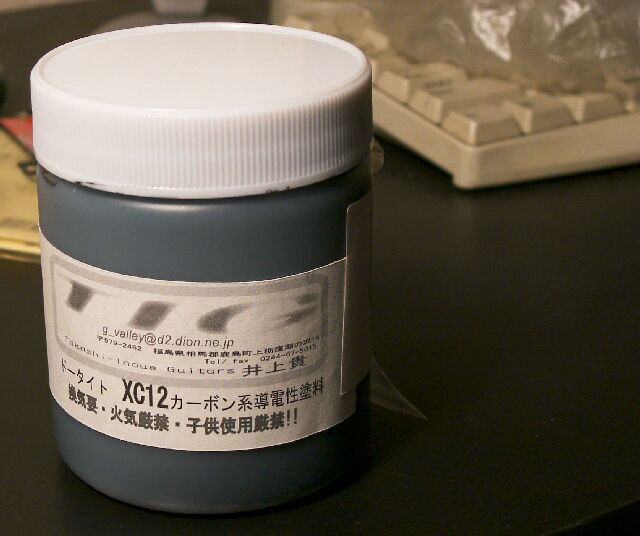

	修理として、導通の無い部分を挟んで1cm程度にわたって導電塗料を塗布することで導通が確保できました。この後、元に戻して組みなおし動作は良好になりました。
