 hp200lx キーコネクタ部の腐食。(複数のキーの認識不良)()
 ONキーを認識しないことで、電源が入らない一例です。

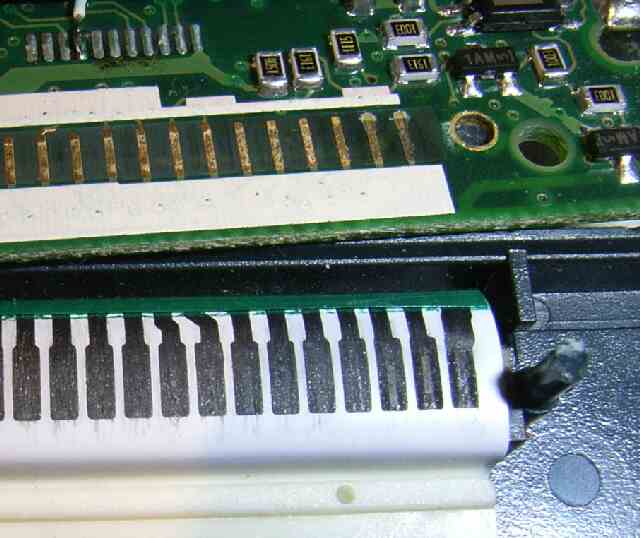

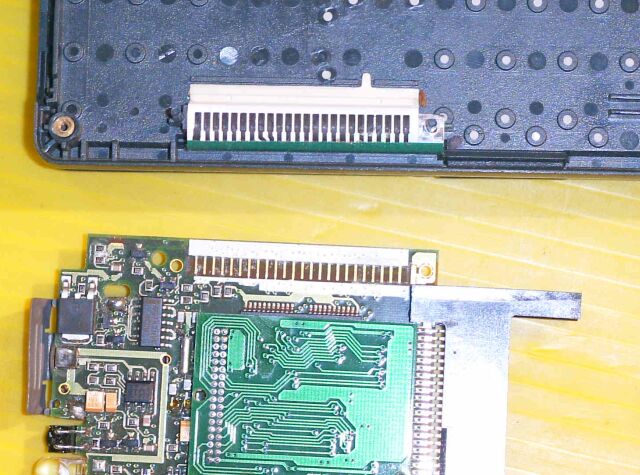

キーボードコネクタの両側に腐食を生じた例 これは、キーボードと主基板とを接続するコネクタ部分ですが、両側に腐食が生じています。

腐食といっても、極軽い状態です。
しかし接触不良を起こすには十分だったようであり、電源が全くはいらなかったり、入っても他のキーが認識不良を起こしていました。

この腐食により生じた物質を除去することで、キーは正常になりました。

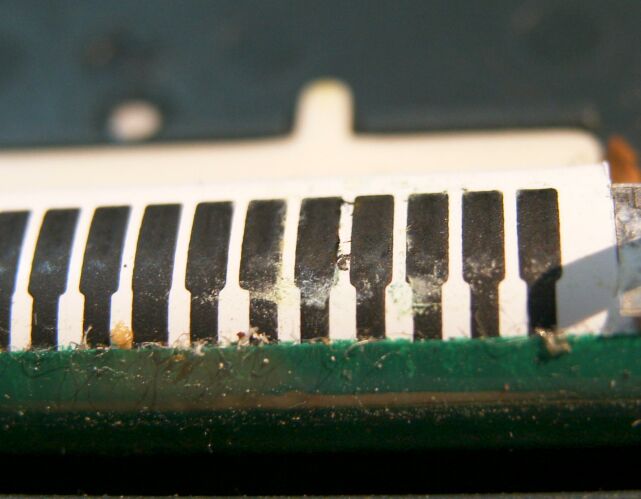

キーボード側の腐食物質 キーボード側の状況

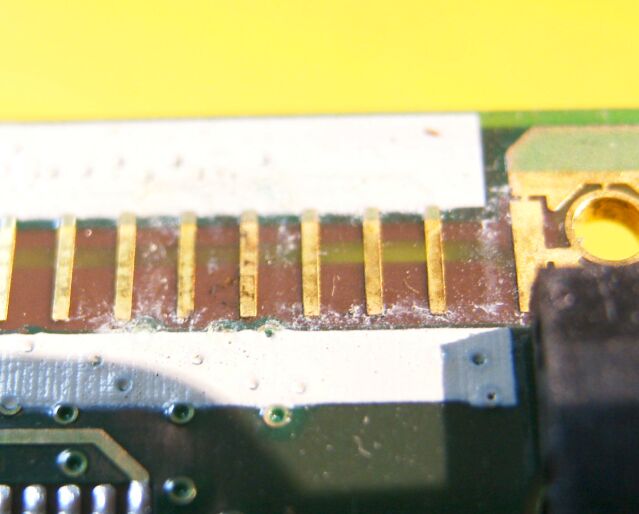

主基板側コネクタ部の腐食物質付着 主基板側の状況

電池の液漏れ 別の腐食物質例(電池の液漏れによるもの)

 さらにひどい例
