200LX故障例外部電源が使えない。　内部フィルター短絡の例　[LX-Restore Station]

ｈｐ200LX 故障例：外部電源不作動（内部短絡）
( hp200LX : External power unusable caused by filter shorted　)

　200LXで電力を要する特殊なカードを使用したり、充電池を本体で充電するような場合には、外部電源が有効です。
　外部電源は、内蔵電池の3[V]に比べて、非常に高い12[V]が供給されます。
　これは、電源制御を行うＩＣの仕様によります。

　実際のところ乾電池で十分使用でき、充電池もニッケル水素型充電池の場合、専用の充電器を使用するため、外部電源はほとんど使用しません。

　それで気づかず、問題にしていないでしょうが、当所ではテストしているため、外部電源が使用できないものが、時々あります。
　今回は、外部電源が供給されないだけでなく、内部で短絡していたものです。
　

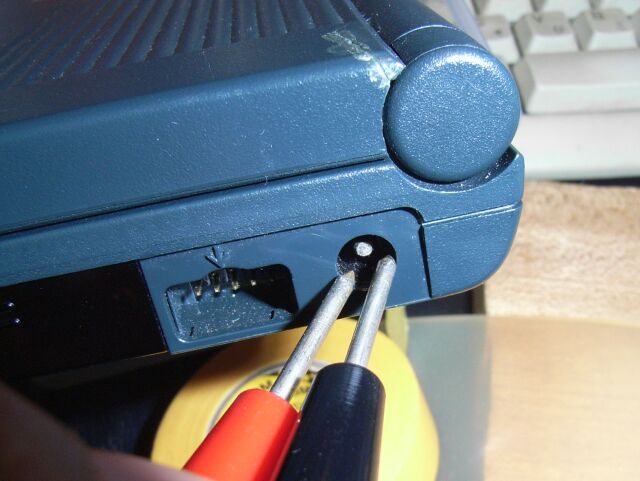

	この例の場合、外部電源の入り口の電極部で、すでに短絡（ショート）していた珍しい例です。　使用する外部電源によっては、故障するかと思います。（燃える、ヒューズが飛ぶ等）　純正の場合には、保護回路が働き、壊すこと（充電器を）は無いかと思います。

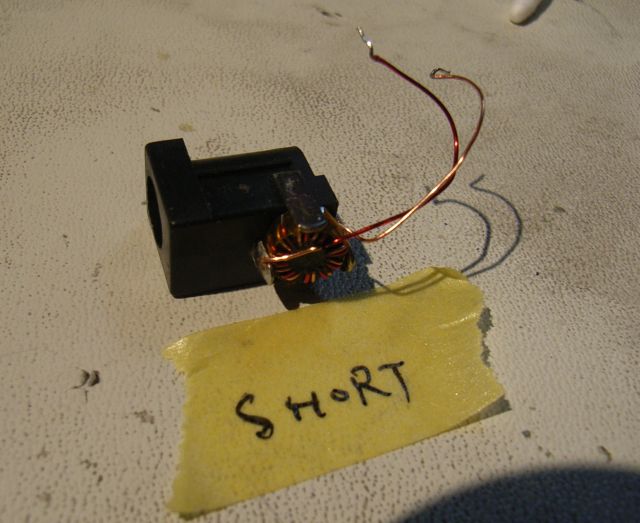

	内部での短絡ですので、ジャック、フィルター、内部基板の順に故障切り分けをしました。　（この写真は、故障のものでは無く、参考用の他の基板です）

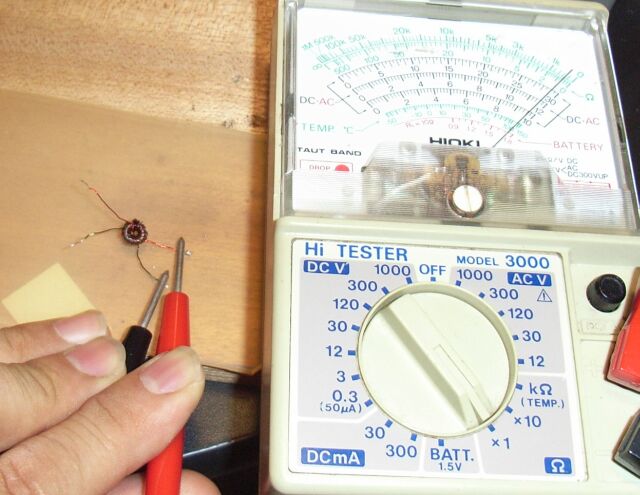

	その結果、フィルターが短絡（1Ω以下）状態でした。
	フィルターは、フェライト性のリングに、エナメル線を巻き付けだけの、単純な構成です。　何が（どこが）悪いのかと、顕微鏡下で分解（ほぐし）にかかったところ、同じ箇所でエナメルが剥がれた部位があり、そこを分離させると、正常（オープン状態）になりました。　原因は良くわかりません。　このフィルターは、使用しません。（他のものと交換）　おそらく物理的な圧力による短絡でしょうが、簡単には再現できない（ショートしない）かと思います。　2008.09.28

	他にも同様の短絡例がありました。この場合には、外部ジャックの端子を広げるように動かしたところ、短絡状態は復帰（正常になる）しました。 2009.02.22
