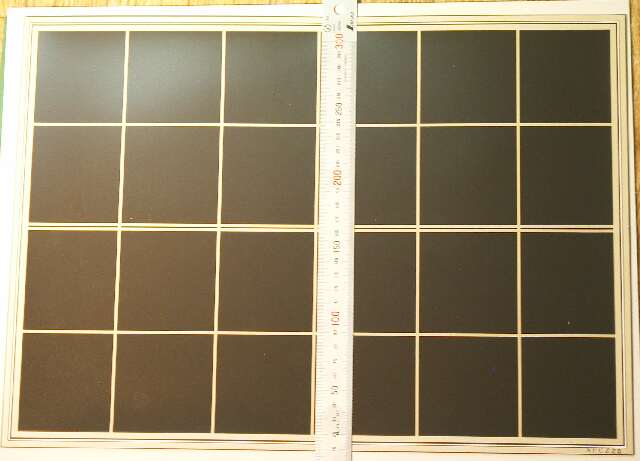

この写真は、Ａ3のＥＬシートを裏にしたところです。
（HBG-A3 切れるEL板 1262平方センチメートル、高輝度ブルーグリーン、発光寸法：422mm X 299mm）（実測寸法434.5mm X 310mm） |
 |

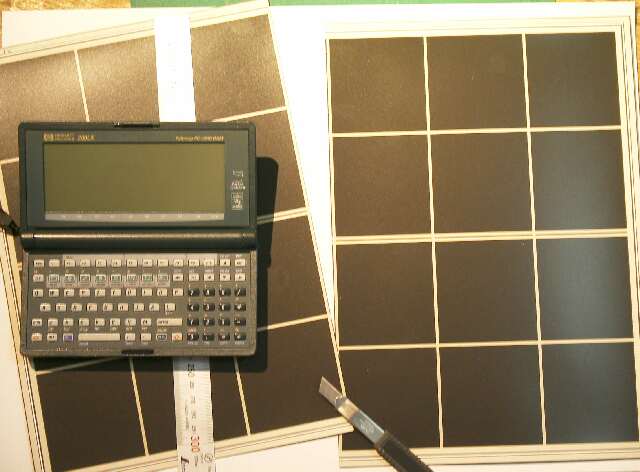

まず、半分に切ります。（切断案内線あり）（217.25mm）
これでＡ4シートを2枚購入したことと同じになります。
切断には、カッターを使いますが、付属（梱包）の厚紙台紙を敷いて一気に切ります。
位置のずれた二度切りや、ためらい傷は、電極部の短絡を引き起こす恐れがあります。
（カッターの刃を折って新しい部分にしておきます。）
|
 |

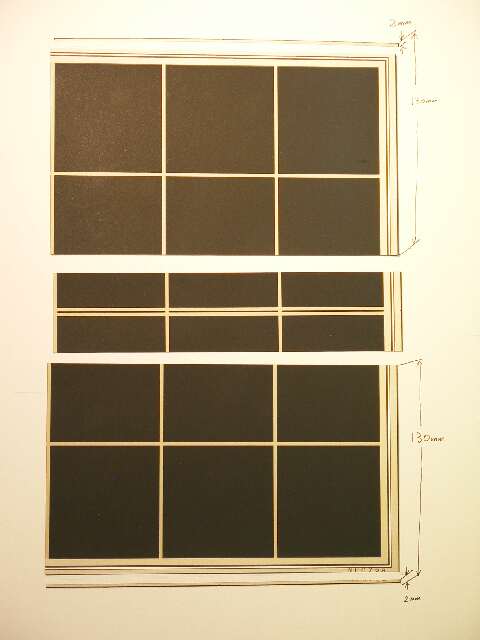

（１）Ａ4を縦にして、上から130mm、下から130mmのところで切断します。
（２）上下（電極部）と右（電極部）を2mmずつトリム（切除）します。 |
 |

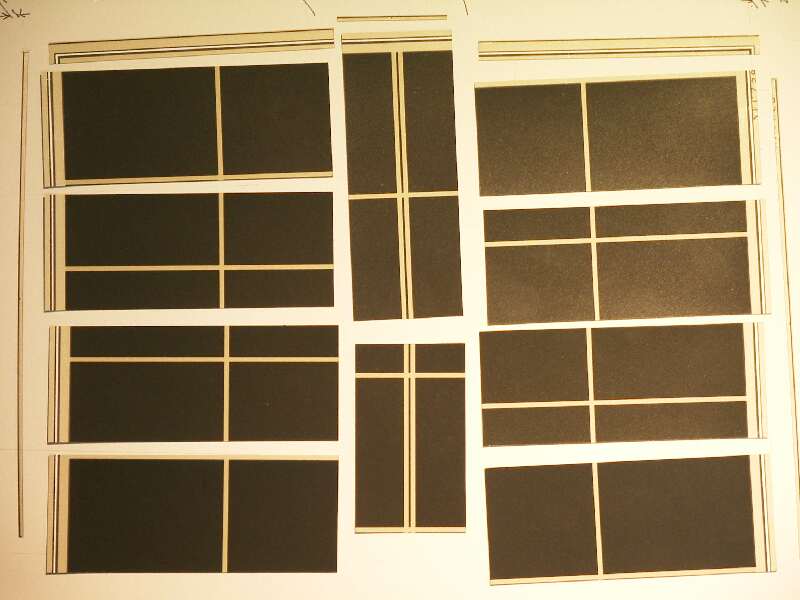

次に、二つの大きな板を、電極の無い方から、52mmの幅で切り分けます。（4枚取れます。）
また中央の板は、電極部を2mm切除したのち、長手方向に128mmで切断します。 |
|
|
 |

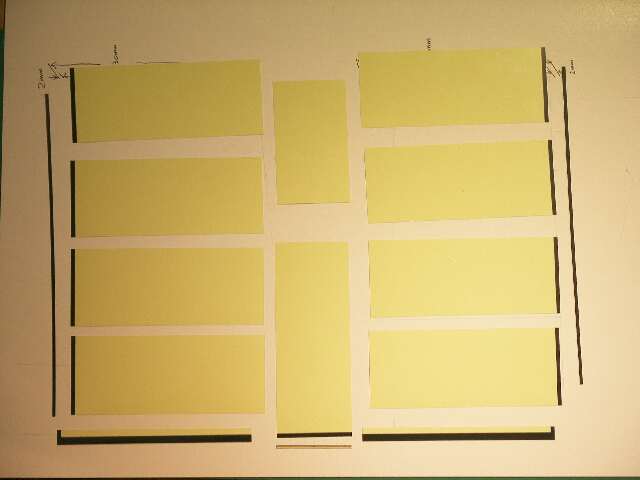

この写真は、切り分け後に裏返して、発光面を表面にしたところです。
左側に電極（黒い筋）が来るようになります。
またトリムした部分（黒部分）は、発光しない部分をできるだけ減らすための処置です。
Ａ4サイズから、9枚の発光体が取れました。
（52mm ｘ 128mmが8枚、50mm ｘ １28mmが１枚）
（2007.05.30）
（一部修正2008.08.10、2009.05.10）
