ｈｐ２００ｌｘ　前期型、後期型の見分け方（）

　　　（１）　　　　　　　　（２）　　　　　　　（３）　　　　　　　（４）

200LXには、発売当初から製造停止に至るまでの間に、大きく分けて４種類のモデルが存在します。

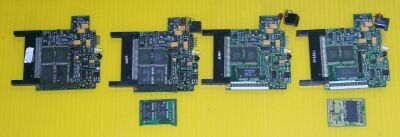

上の写真は、その４種類のモデルに搭載されている主基板であり、微妙な相違があります。

左から（１）前期型（初期型）１MBモデル（拡張基板用のコネクタが無い。写真では付いています。）
　　　　（２）前期型（初期型）２MBモデル（１MBの拡張基板が付く）
　　　　（３）後期型（最終型）２MBモデル（拡張基板用のコネクタが無い）
　　　　（４）後期型（最終型）４MBモデル（２MBの拡張基板が付く）

これらの相違は、外観ではPC・1MB RAMといった液晶面の枠部表示で想像がつきますが、中古品やオークションでの入手品では、内部が入れ替わっていることもあり、明確ではありません。

　MB：Mega bytes　メガバイト

　
分解せずに内部の基板を確認するには、debug（デバッグ）コマンドを使う方法があります。

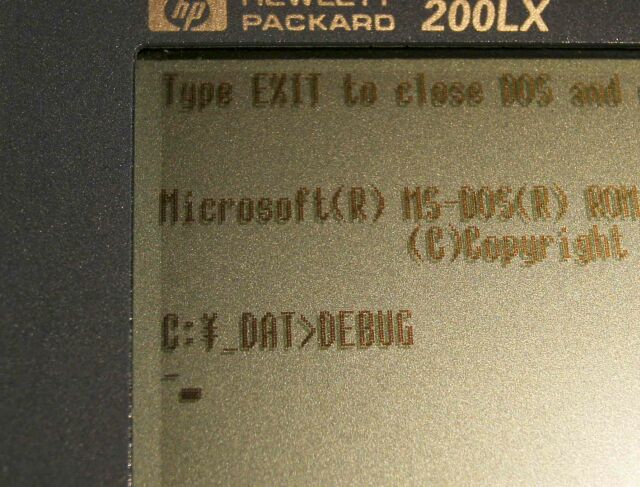

ｄｏｓ画面に入り、debugと入力しENTERします。
(パスが通っていないときは d:\dos\debug　と入力します)
すると、行頭に　＿　が表示されて入力待ちになります。　

（debug　は、d:\dosに入っているdebug.exeを起動させるものであり、dosの外部コマンドです。）

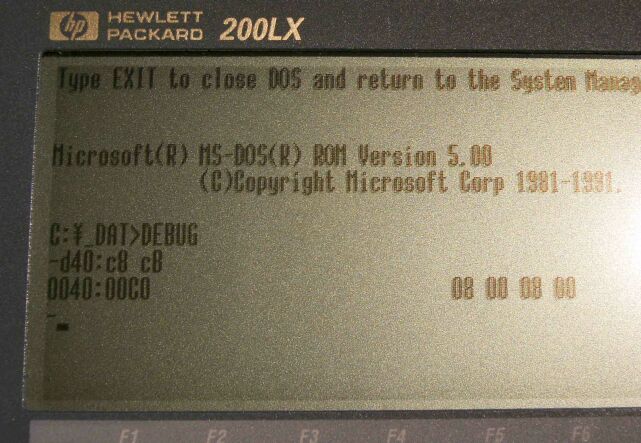

次に、ｄ４０：ｃ８　ｃｂ　を入力して（半角です）　ENTERします。

これで、右側に二桁の数字が４個現れます。

終了するには、　Q を入力してＥＮＴＥＲします。


モデルと数字の対比（１）前期型（初期型）１MBモデル　　　　　　０２　０２　００　００（主1MB 拡張なし）（２）前期型（初期型）２MBモデル　　　　　　０２　０２　０２　０２（主1MB＋拡張1MB）　　　拡張基板に４Mを搭載して合計５M　　０２　０２　０８　０８　（主1MB＋拡張4MB）（３）後期型（最終型）２MBモデル　　　　　　０８　００　００　００（主2MB 拡張なし）　　　拡張基板に４Mを搭載して合計６M　　０８　００　０８　０８　（主2MB＋拡張4MB）　　　　　　　　　　　　　　　　　　　　　　　　　　（2012.02.27修正）（４）後期型（最終型）４MBモデル　　　　０８　００　０８　００　（主2MB＋拡張2MB）　　　１６Mに改造したもの　　　　　　　　　０８　００　２０　２０　（主なし＋拡張16MB）その他参考 100LX 2Ｍ　　　　　　　　　　　　　　　　　　　　０２　０２　０２　０２ 200LX１７Ｍ改造機（主１Ｍ、拡張１６Ｍ）　　０２　０２　２０　２０ 200LX３２Ｍ改造機（主０Ｍ、拡張３２Ｍ）　　２０　２０　２０　２０２００ＬＸ８Ｍ改造機（主２Ｍ、拡張６M）　　　　０８　０８　０８　０８２００ＬＸ後期型３４Ｍ改造機（主２Ｍ、拡張３２M）０８　００　００　８０２００ＬＸ1Ｍ基板改造１２８Ｍ機（主０Ｍ、拡張１２８Ｍ）８０　８０　８０　８０

◎参考文献：Mobile ＰＣ（月刊モービルPC）１９９６年６月号　P４３　(ソフトバンク株式会社)
