 hp200lx 故障例 (時々表示が乱れる)
時々左のような全体に縞模様が出る故障例です。
液晶の端をひねると状況に変化がありました。
原因は、液晶と本体とを結ぶフレキケーブルが、液晶裏で正常に取り付けられていなかったためです。

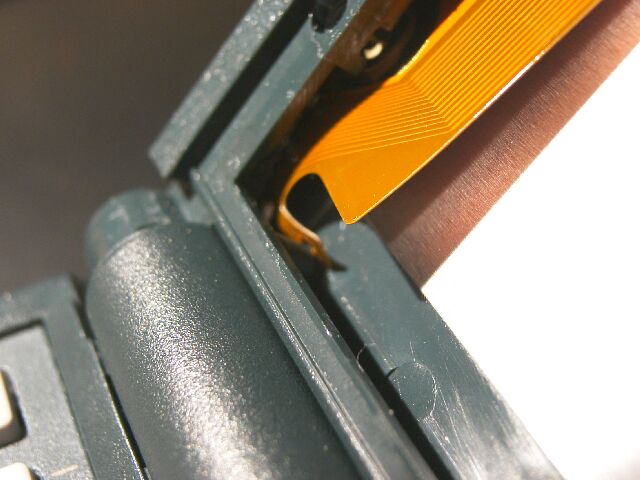

液晶側に取り付けられる際には、位置決め穴に挿入されていますが、これが外れていました。
このため、接触部に歪みが生じ、時々不良を生じたものと思われます。
コネクタ部は、筐体によって押さえられる面接触なので、非常に微妙です。

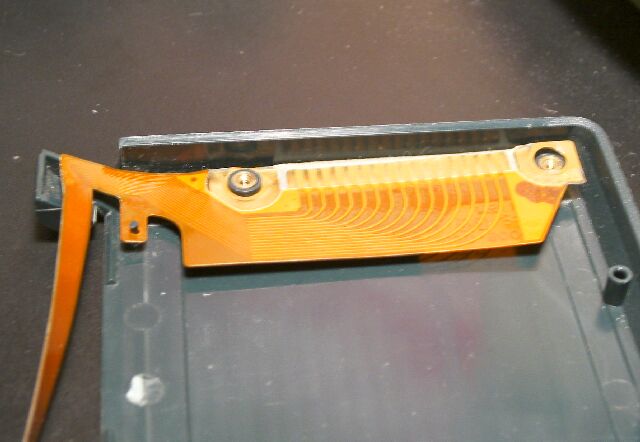

これが正常な挿入状態です。

正常な状態に挿入することで、液晶をひねったり、全体にショックを与えたり、あるいは全体を冷やす等過酷な状況を与えても正常に表示しました。
.
以下は、コネクタ部の全体参照写真です。

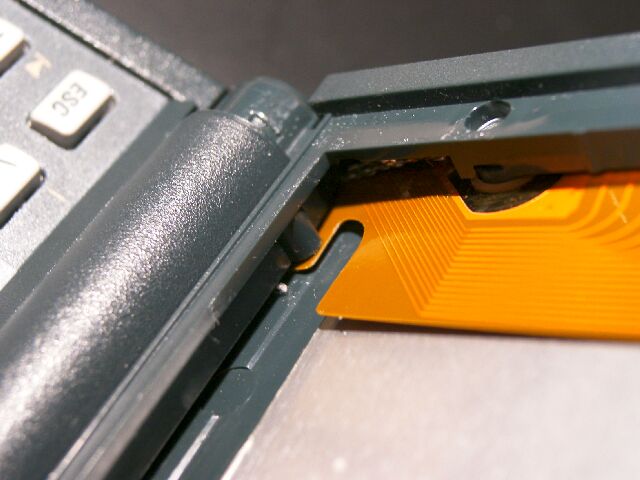

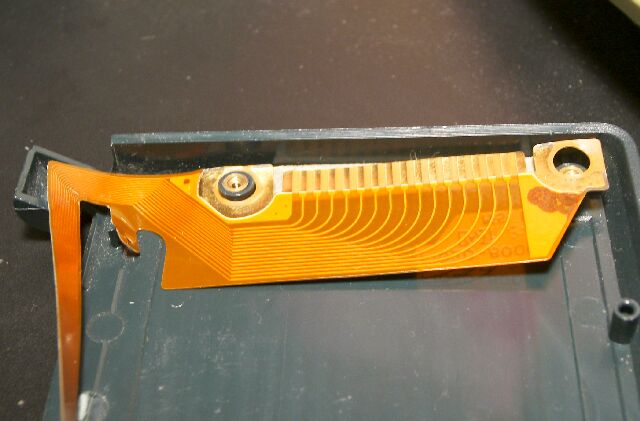

位置合わせ穴に挿入されていない状態 挿入されている状態 挿入部の拡大を示します
