 hp200lx カード挿入口カバーの破損()

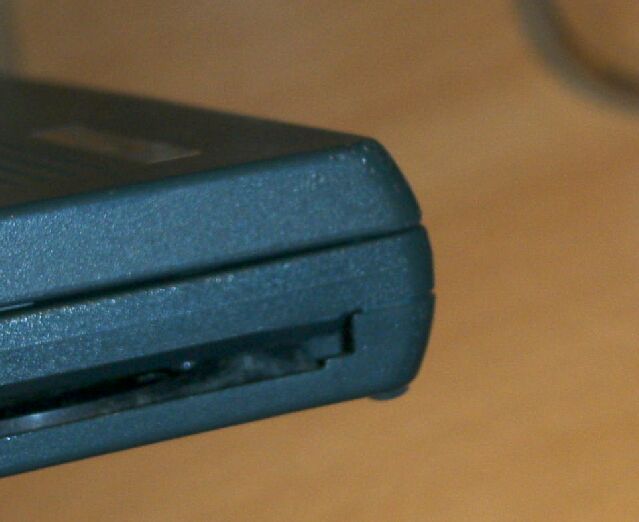

カード挿入口のフラップが内部に入り込んだところ カードの挿入口にはフラップ(小さな板状蓋)が付いており、カードが挿入されていないときに、入り口を塞(ふさ)ぐようになっています。

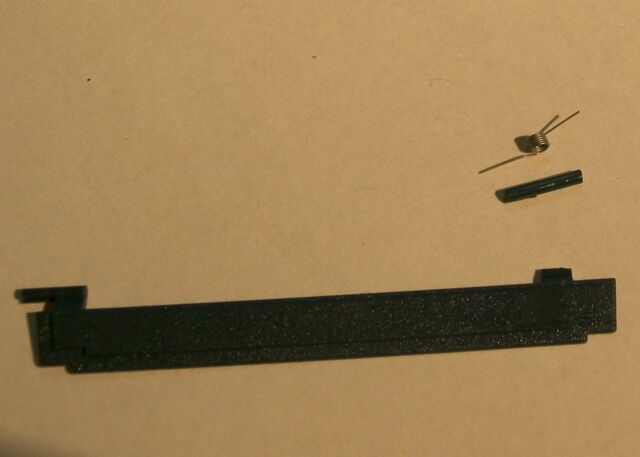

折れた支柱とはずれたスプリング この例では、フラップの支柱が一本折れてバネごと取れてしまったものです。

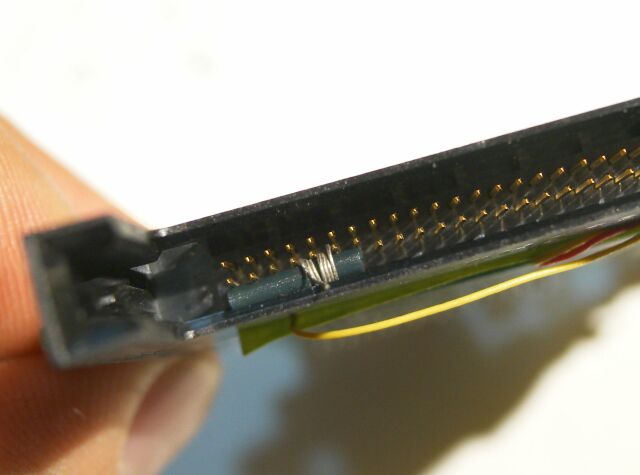

カードスロットの電極に嵌りこんだ破損片 折れた支柱とスプリングは、内部のカードスロット(挿入電極)に挟まっていました。
このままカードを挿入すれば、カードスロットとカードとが両方とも壊れてしまうところでした。
この折れた部品を除くことで、カードスロットに不具合はありませんでした。
(ピンの曲がりが弾性変形で済んでいたため、異物を取り除くことで元へ戻りました。)

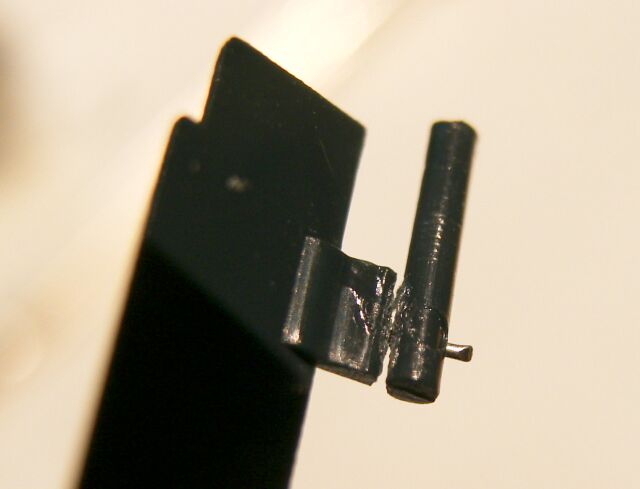

ピンを挿入しての補修 修理は、折れた部分を接着することで行いますが、力(折れたように)が加わる部分なので、補強のためにピンを挿入します。

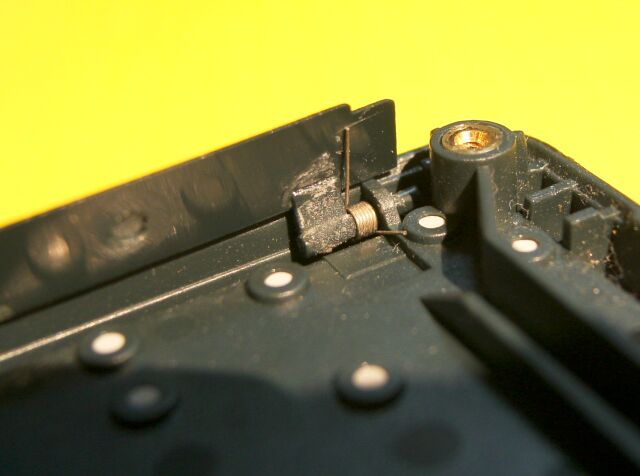

 補修後 補修後は、スプリングと共に挿入されて、正常作動します。
