ｈｐ２００LX　組立て　
　　　　　　(液晶部とキーボード部との接続)

　液晶とキーボードの接続です。
　注意点は、フレキの通しかたを間違えると、短くなってコネクタに入れにくくなる。
　筒部をはめ込むときに、筒部の爪や本体筐体を壊す、などです。

上が液晶部、下がキーボード部、真中にヒンジ筒部を置いています。

このヒンジ筒部は、矢印（黄色）の部分と、フレキ押さえ部が異なるだけでなく、爪のピッチが微妙に異なるので、逆には入りません。

（１）筒部を矢印部分が、左側になるように置きます。

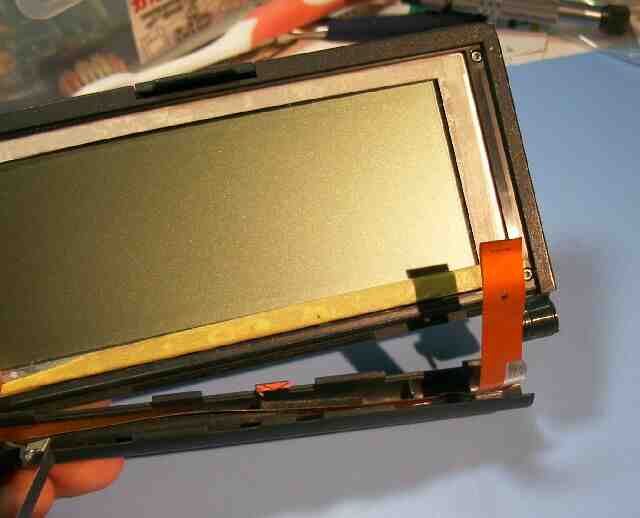

（２）筒部を、液晶部側のヒンジに仮入（かりい）れします。
この際に、右側のヒンジピンが邪魔になりますので、ヒンジピンの位置を動かしながら入れます。

筒部は、開放部を下にします。

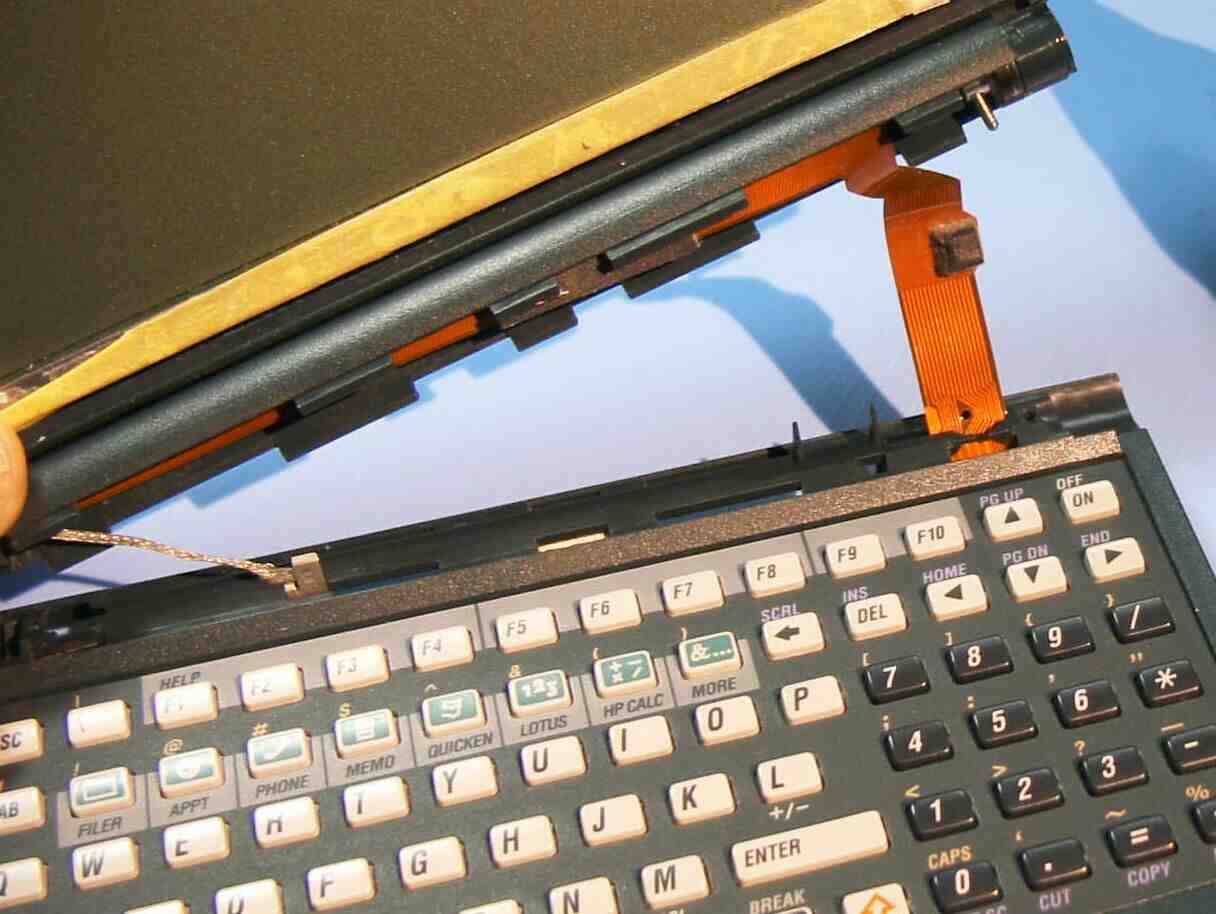

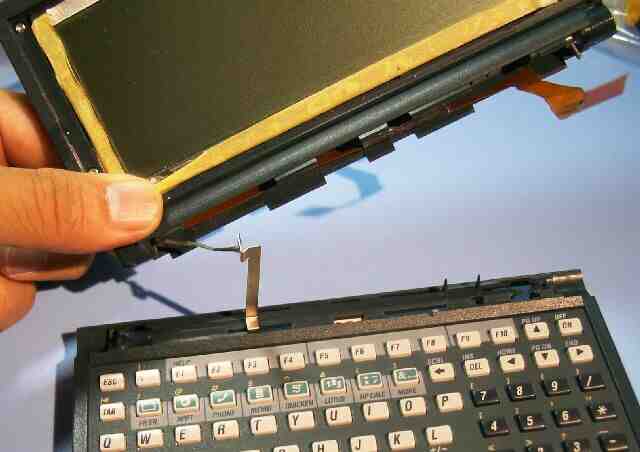

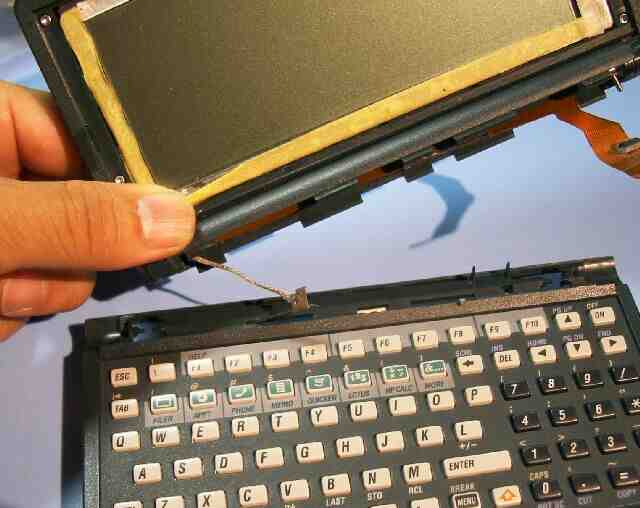

（３）接地電極を、キーボード側の溝に、写真のような方向で通します。
　
　
　　

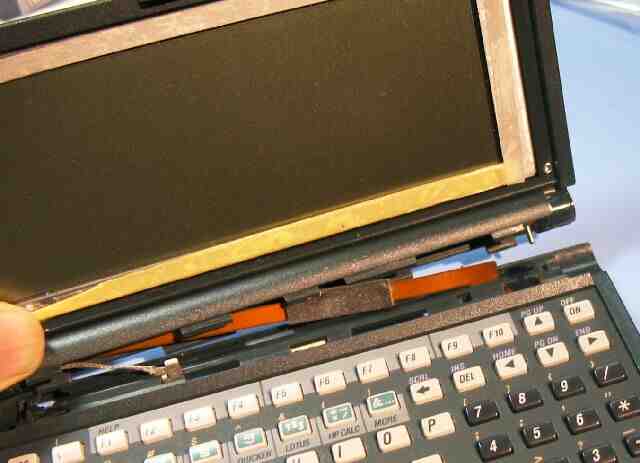

（４）フレキを右側のヒンジ脇から通します。
　　　水平に入れます。（写真左）　

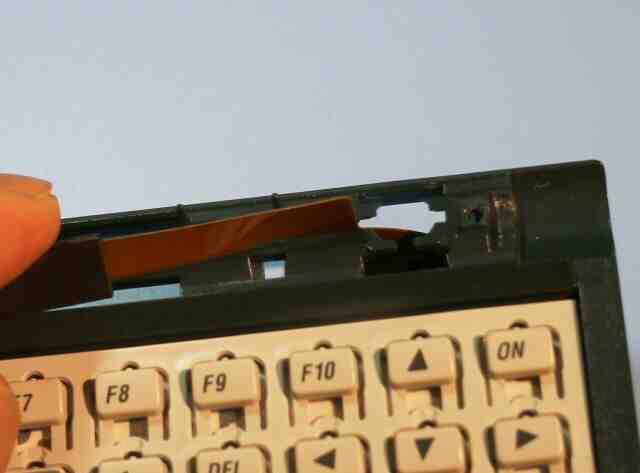

　フレキは、手前の経路を通ります。（写真中）　　

　　　　　　　　　　　　　　　　　　　　　（本体側にフレキ押さえの突起があります）
　　　　　　　　

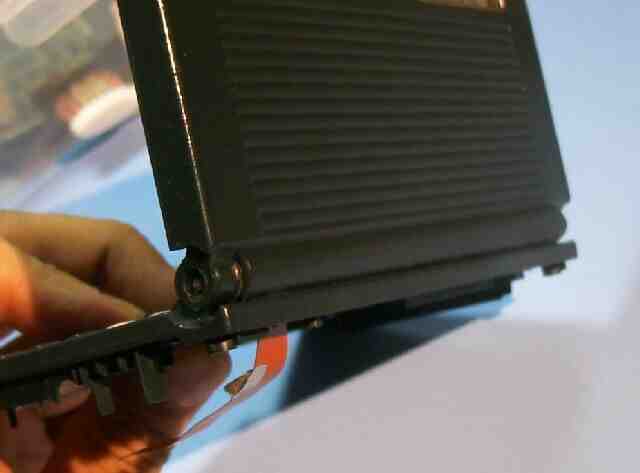

　　同時に、ヒンジピンを挿入します。（写真右）
　　　ヒンジピンは硬い（穴に密着する）ので、ゆっくり前後に少し揺すりながら挿入します。
　　このピンが簡単に入ってしまうときは、ガタが生じています。

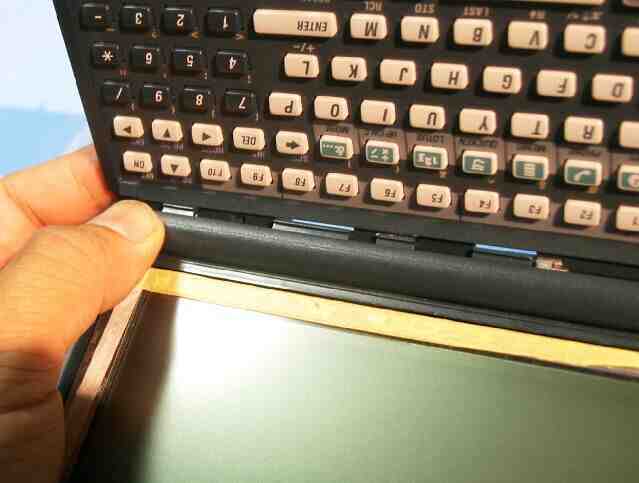

（５）筒部の爪を嵌めます。
　最初に後部をはめ込み（左写真）、次に前部の爪をヒンジピン方向から入れ（中写真）

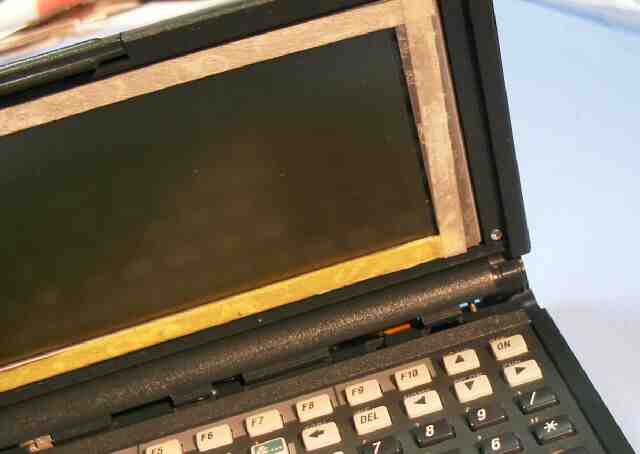

　最後に残りの爪を入れます、爪が入る過程で筒部が狭められ、爪が入り込んだときに、筒部が元の幅に戻ります。　（このときにパチンと嵌（は）まる感触があります。）　
　
　筒の爪は、前部から最初に入れてもよいです。　受ける側の亀裂の状況などで判断します。

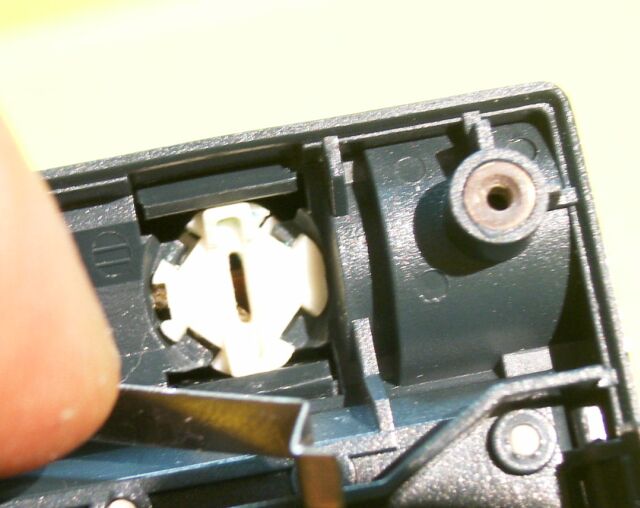

（６）最後に、筒部が外れないようにロック部材を取り付けます。

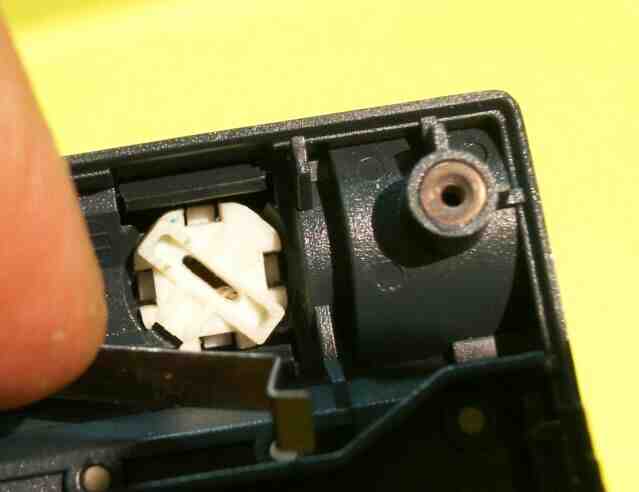

　左の写真がアンロック（un-lock）挿入位置　　　右の写真がロック（lock）位置です。
　ロック位置にすると、筒の爪が内側に動くことを阻止するため、爪が本体から外れないようになります。
(2006.07.17)
