ｈｐ200LX改造：クロック周波数40MHZ化
( hp200LX : Local OSC frequency change to 40Mhz )

　　200LXは40Mｈｚの水晶でも動くことがあるとの情報は以前からありました。
　　（トランジスタ技術2002年2月号、P285、　「200LXのさらなるスピード・アップ改造と修理テクノウ」　榊清純氏）

　ドライバまで作成されており、いつかは動かしてみたいと思っていました。
　
　HARUYAさん作の40Mhz用ドライバ
　http://www.asahi-net.or.jp/~mm8h-mr/Software/Software.html

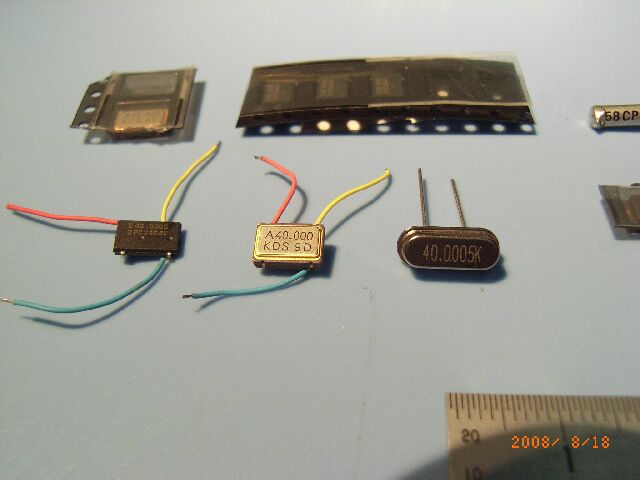

　しかし、秋葉原で40Mhzの水晶をいくつかみつけ、試してはみたものの、すべて作動しません。
　
　千石で買った40M水晶は、数メガの低い周波数で発振します。

　3端子のものは、水晶自体では40Mhzで発振しているものの、200LX本体は反応しません。（ちなみに32Mあたりの3端子水晶は使用できました。）

　それで、40Mhzでは作動しないとあきらめておりました。

　ところが、修理を依頼されてきた方の中の個体をキーボードテストしていたところ、通常と違う高いスピーカ音を出すものがあり、調べてみたところ40Mhz水晶でした。

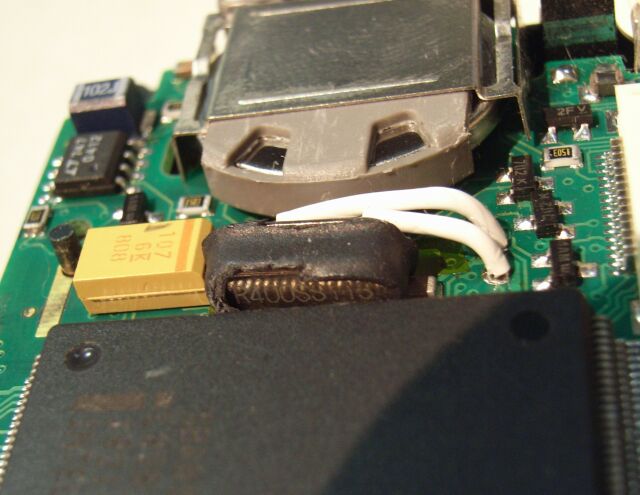

　普通に起動し、長期間使用した形跡がありました。（水晶はHC49/US形状が使われていました。　刻印に R400SS とあります。）

　そこで、再度ネットで水晶を探したところ、200LXで使える40Mｈｚ水晶振動子がありました。
　フルタカパーツセンター
　http://www.furutaka-netsel.co.jp/maker/kyocera/cx8045gb.html

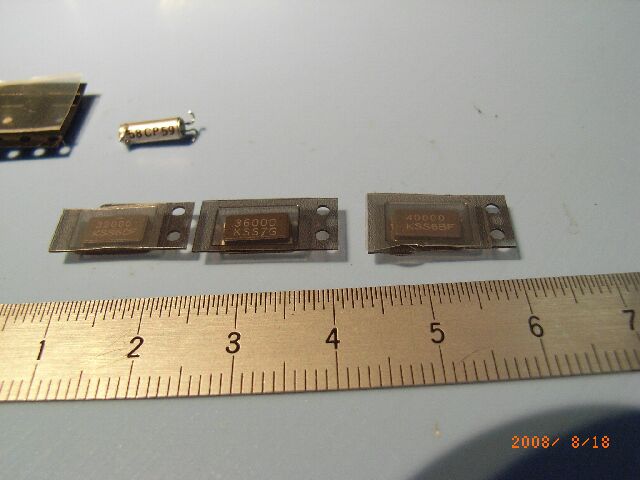

　左の写真は、すべて作動する水晶振動子（クリスタル）です。　京セラキンセキ（株）製　SMD　基本波
　表面実装用で、左から32Mhz、36Mhz、40Mhzです。
　（左上は参考用の標準水晶です。）

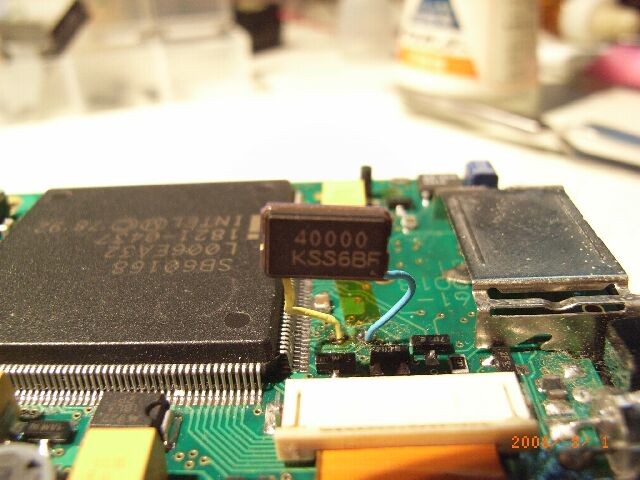

　40Mhz水晶を基板に仮に付けて、動作を確認したところ、確かに起動しました。

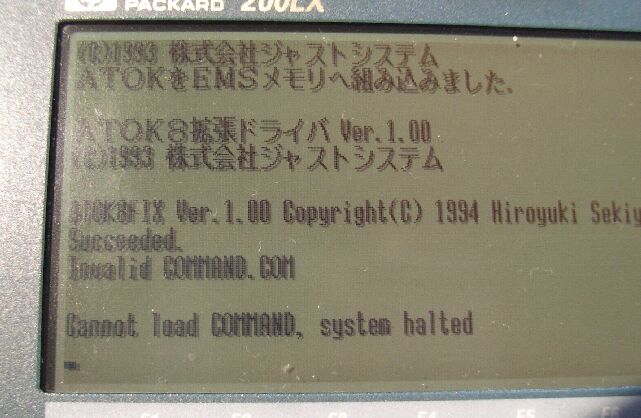

　気を良くして、自分の環境を入れてみたところ、ATOK8が導入されるあたりで、ハングアップしてしまいました。

　その後は、C：ドライブからも起動できなくなりました。
　（状況が変わる）

　やはり、使える水晶を付けたとしても、作動する固体は希（まれ）だということなのでしょうか。
　（ちなみに、36Mhz水晶で使用中の、4MB RAMの後期型であり、RAMの速度は十分だと思います。　トラ技記事中のパッチは試していません。）

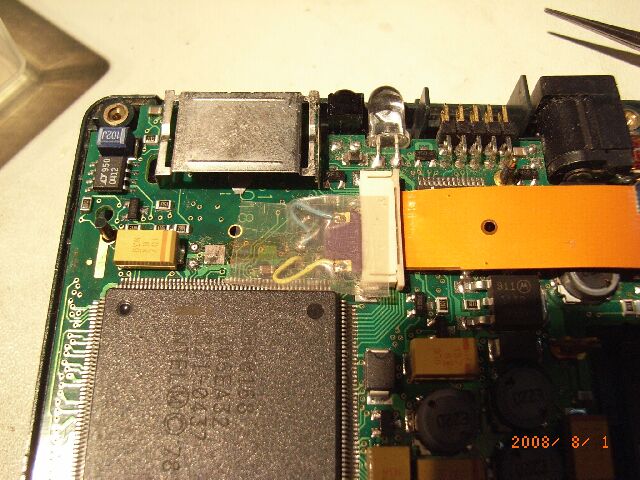

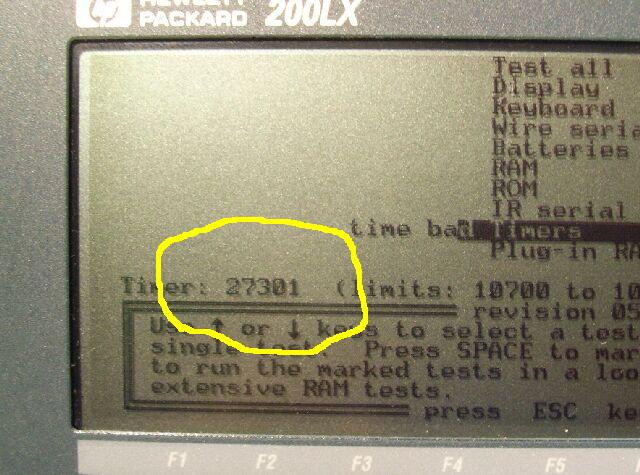

	それでも、別の基板に取り付けたところ、正常に作動しました。　SELF TESTで確認すると、Ｔimer値が27301となっており、標準の10800と比べると、2.53倍になっています。　まさに超速度です。　　使ってみると、36Mhzと比較しても早さを実感できます。　消費電流もそれほど大きくないので、動けば（使える個体であれば）素敵です。　40Mhzの改造をお受けいたしますが、万一の不具合に備え、切り替え式をお勧めいたします。　2008.08.18
